Литий-полимерный аккумулятор 3,7 В, 500 мАч

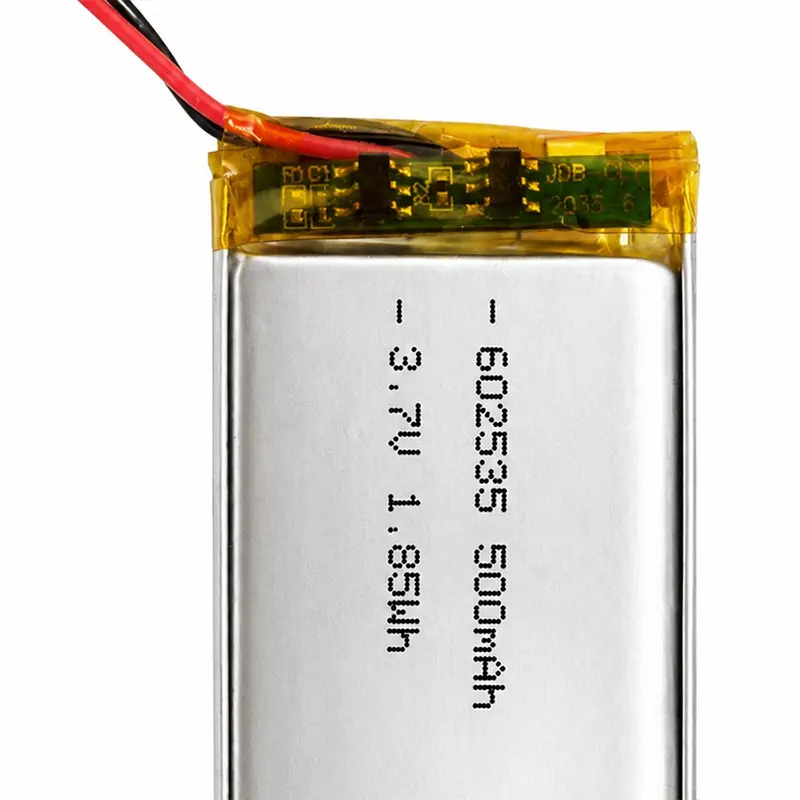

Литий-полимерная батарея HSS Energy 3,7 В, 500 мАч предназначена для электроники с ограниченным пространством, в которой используется перезаряжаемый одноэлементный источник напряжения 3,7 В. На образце показана защитная плата и 2-проводной разъем; конечный ток, размеры выводов, разъемов и упаковки подтверждены проектом. Типичные проекты включают носимые устройства, трекеры, косметические устройства и другую компактную электронику, где толщина и расположение разъемов могут иметь такое же значение, как и емкость. Готовая батарея имеет размер больше номинального кода ячейки, если в комплект входят защитная плата, лента, провода и разъем, поэтому полость устройства и маршрут обслуживания следует подтвердить по чертежу или оригинальной батарее. Такой подход, основанный на проектах, дает OEM-покупателям более реалистичную упаковку и спецификацию разъемов для производства.

Электрическая идентичность и размеры образца

602535 Формат

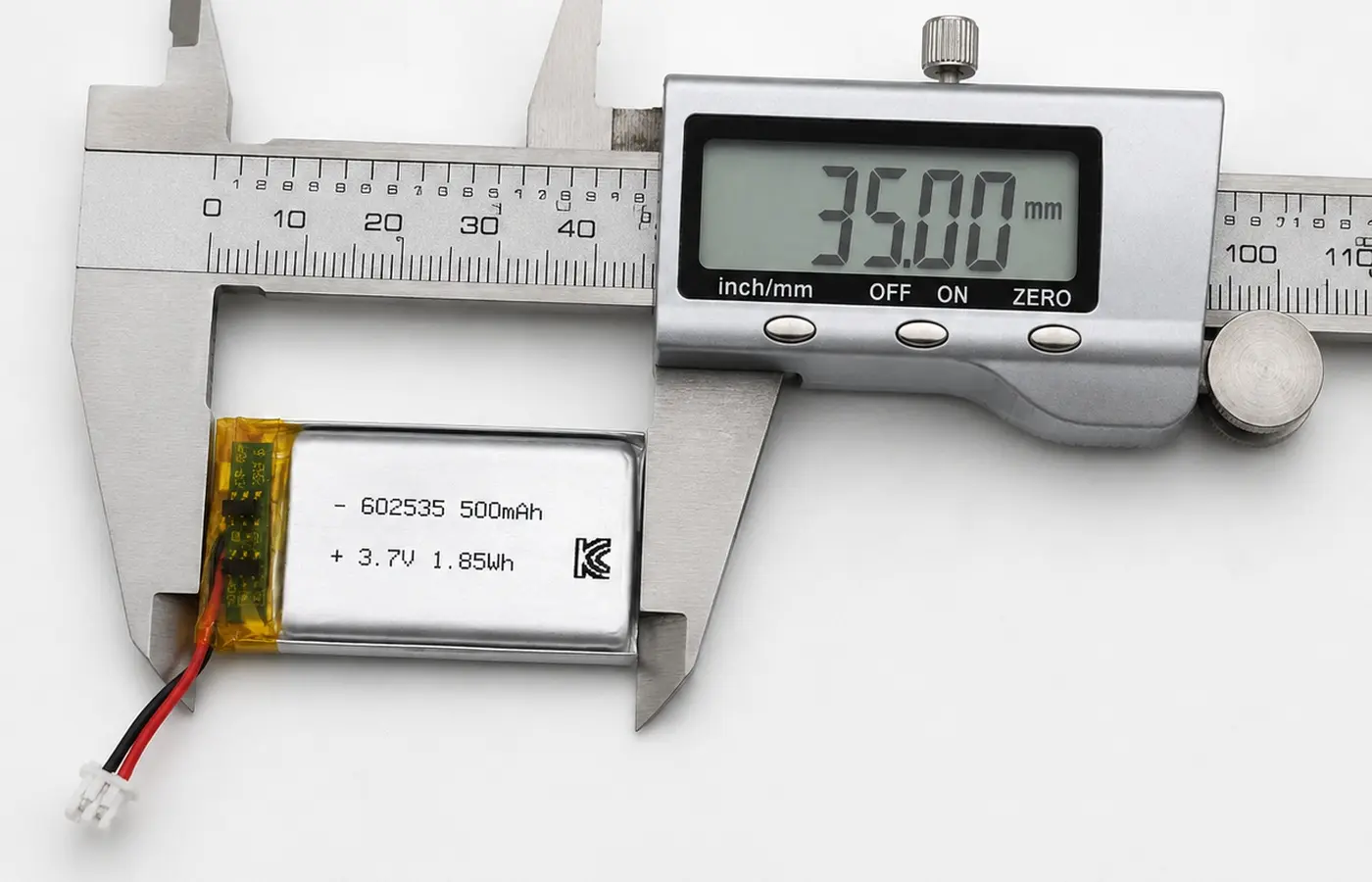

Литий-полимерная батарея 602535 использует номинальный формат ячеек 6 × 25 × 35 мм и хранит 1,85 Втч. Прилагаемая фотография подтверждает 35,00 мм по измеренной оси. Номинальный код полезен для ранней механической проверки, но его не следует рассматривать как окончательный размер готовой упаковки. Положение PCM, конструкция выступов, изоляция, выход провода и корпус разъема могут расширяться на одно или несколько измерений. Для компактных устройств даже несколько миллиметров могут повлиять на давление сборки или закрытие корпуса, поэтому HSS предпочитает сверять всю упаковку с фактической полостью батареи.

Указанные размеры: 35,00 мм по измеренной оси. Окончательные размеры готовой упаковки должны включать PCM, провода и разъем. Это измерение соответствует эталонному формату ячейки в поставляемом образце, в то время как остальные размеры и окончательная оболочка по-прежнему требуют подтверждения проекта. Для повторного заказа OEM на утвержденном чертеже следует различать номинальный корпус аккумуляторной батареи и готовую сборку батареи, чтобы группы закупок, проектирования и производства использовали одни и те же размеры.

Защита, зарядка и профиль нагрузки

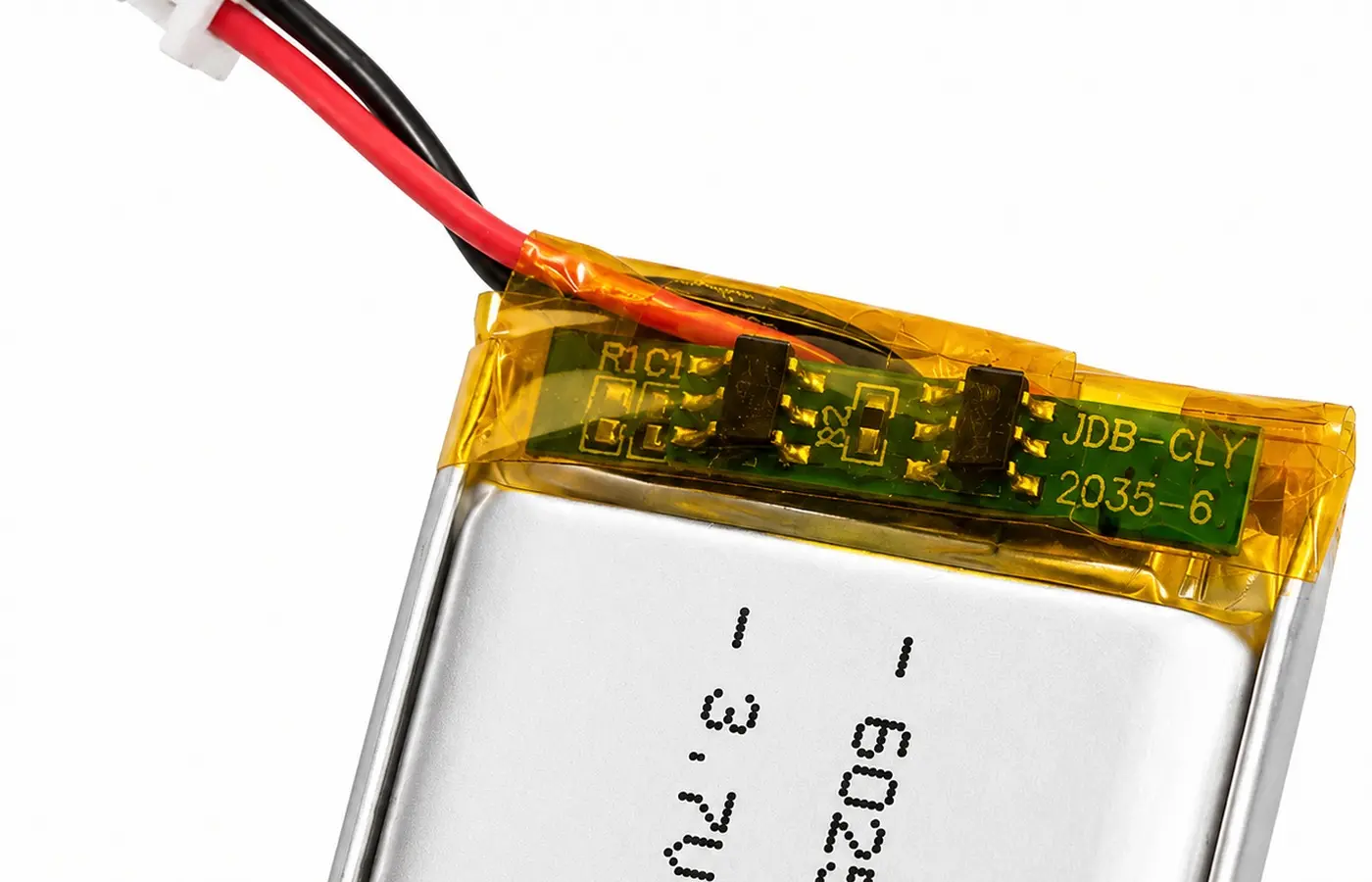

Литий-полимерная батарея емкостью 500 мАч с PCM добавляет защитное оборудование, но пороговые значения и допустимый ток зависят от выбранного элемента и платы. PCM может выполнять важные функции защиты аккумулятора, но его фактические пороговые значения и токовая нагрузка определяются выбранными настройками ячейки, платы и проекта. Поэтому покупатели должны предоставить информацию о средней нагрузке, пиковой нагрузке и зарядке, прежде чем предполагать, что образец может поддерживать двигатель, нагреватель или радиовсплеск. Это позволяет HSS выбрать подходящее решение для защиты вместо того, чтобы рассматривать каждую батарею емкостью 500 мАч как электрически идентичную.

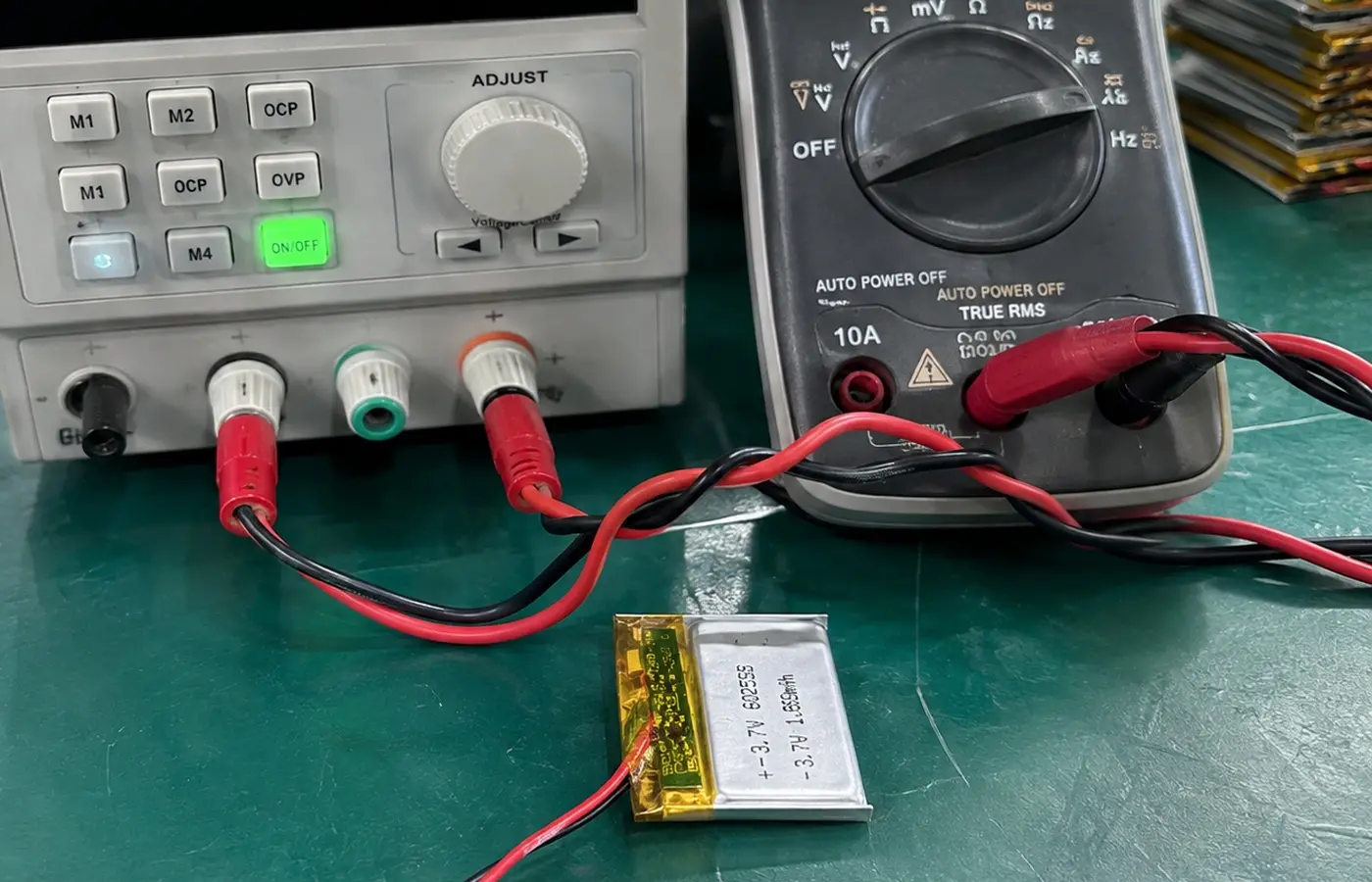

Прилагаемое изображение электрической проверки. Настройка 4,20 В соответствует потолку зарядки 1S LiPo; Отображаемый ток является свидетельством испытаний, а не универсальной оценкой продукта HSS.

Граница выбора

LiPo-аккумулятор напряжением 3,7 В и емкостью 500 мАч лучше всего подходит для средних и низких нагрузок; Перед утверждением необходимо проверить радиовсплески, двигатели, нагреватели и пиковые значения исполнительных механизмов. Класс энергопотребления 1,85 Втч хорошо работает, когда устройство проводит большую часть времени в режиме ожидания или эксплуатирует умеренные электронные нагрузки, но кратковременные сильноточные события все равно могут доминировать в конструкции аккумулятора. Передачу GPS/LTE, вибрационные двигатели, насосы и нагреватели следует проверить на соответствие выбранной ячейке и PCM. Для покупателей, сравнивающих несколько размеров ячеек, реальный рабочий цикл обычно является лучшим исходным параметром для выбора, чем просто емкость.

Разъем, провод и интеграция OEM

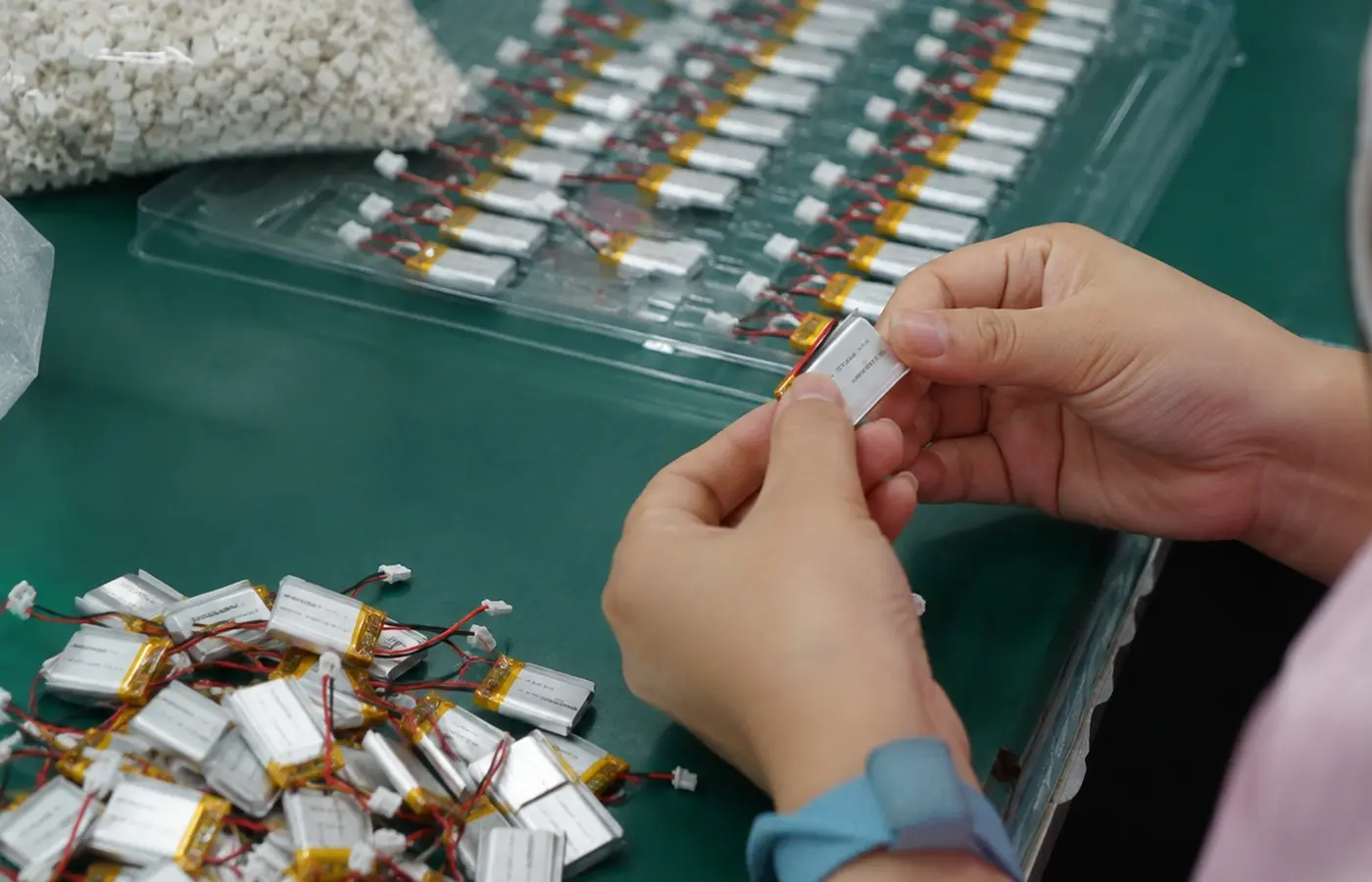

Батарея 602535 с разъемом должна совпадать по полярности, корпусу вилки, шагу, проводу и длине провода; в образце используются красные/черные провода и небольшая белая 2-контактная вилка. Для сопоставления разъемов также необходимо, чтобы семейство корпуса, шаг, положение контактов, сечение провода и длина вывода соответствовали конструкции устройства. Визуально похожий 2-контактный разъем может оказаться несовместимым, если полярность или шаг отличаются. Предоставление фотографии крупным планом, чертежа печатной платы или оригинального образца батареи позволяет HSS подтвердить интерфейс до того, как клиент получит прототип.

Путь настройки соединителя и вывода

Для LiPo-аккумулятора 602535, 3,7 В, 500 мАч, одобрение разъема должно соответствовать чертежу на стороне устройства или оригинальному образцу аккумулятора. После подтверждения подключения разъема маршрут провода, длину вывода и положение PCM можно зафиксировать на чертеже готовой упаковки. Это особенно ценно для контрактных производителей и OEM-покупателей, поскольку сокращает различия между выборочным и серийным производством и дает сборочным группам воспроизводимый эталонный интерфейс.

Подходит для приложения: где 602535 имеет смысл

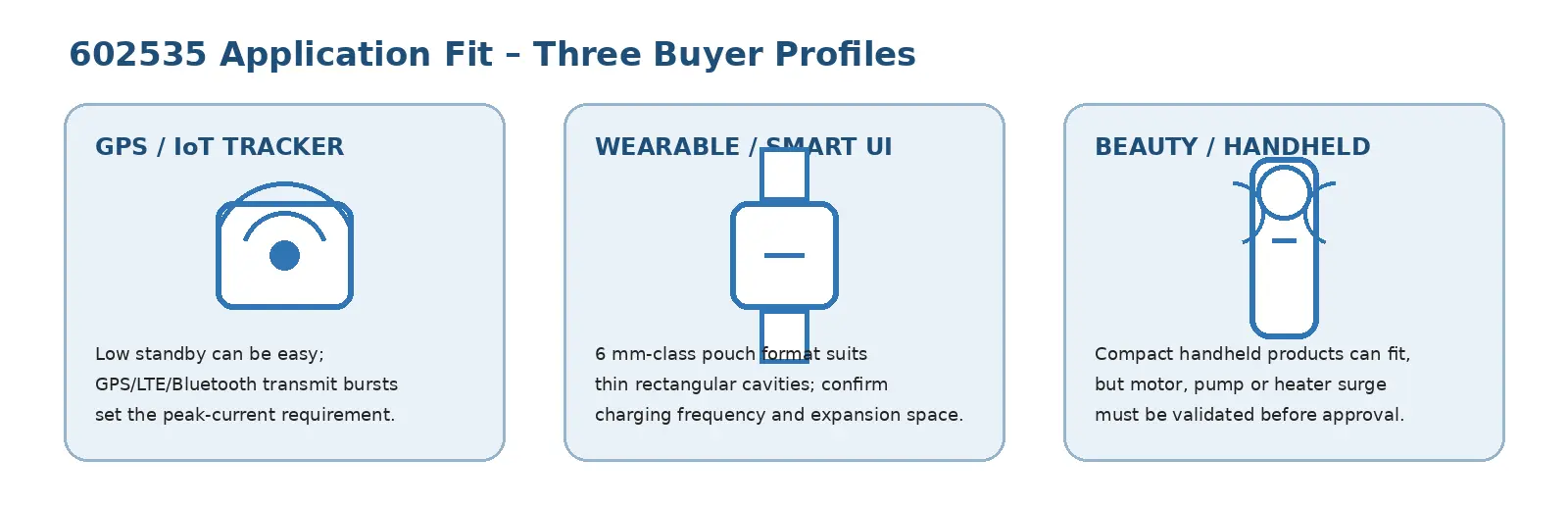

Литий-полимерный аккумулятор 602535 может использоваться с трекерами, носимыми устройствами, интеллектуальными замками, косметическими устройствами и другой компактной электроникой, если проверен реальный профиль мощности. Эти приложения имеют общую потребность в небольшом перезаряжаемом формате, но их схемы загрузки сильно различаются. Трекер может проводить большую часть времени во сне, а затем передавать данные с высоким пиковым током, в то время как косметическое устройство может периодически включать двигатель или обогреватель. Таким образом, HSS оценивает пригодность применения по фактической нагрузке, частоте зарядки, температурным условиям и доступной полости вместо использования широкого заявления о совместимости.

Применение Подходящий объектив

Визуализация, соответствующая приложению: выберите рабочий цикл, пиковую нагрузку, режим зарядки и объем устройства, а не только емкость.

Решение покупателя: не выбирайте 602535 только по мощности для дронов, радиоуправляемых транспортных средств или моторного оборудования с высоким потреблением энергии. Сначала проверьте реальный профиль пикового тока. Эти приложения могут требовать пиковые токи, превышающие то, на что рассчитаны небольшие аккумуляторные батареи и PCM. Если клиент рассматривает устройство с более высоким энергопотреблением, HSS должна сначала проанализировать измеренный профиль тока и поведение температуры и может порекомендовать другой формат ячейки, если платформа 602535 не обеспечивает достаточный запас.

Доказательства производства, часто задаваемые вопросы и запросы OEM-производителей

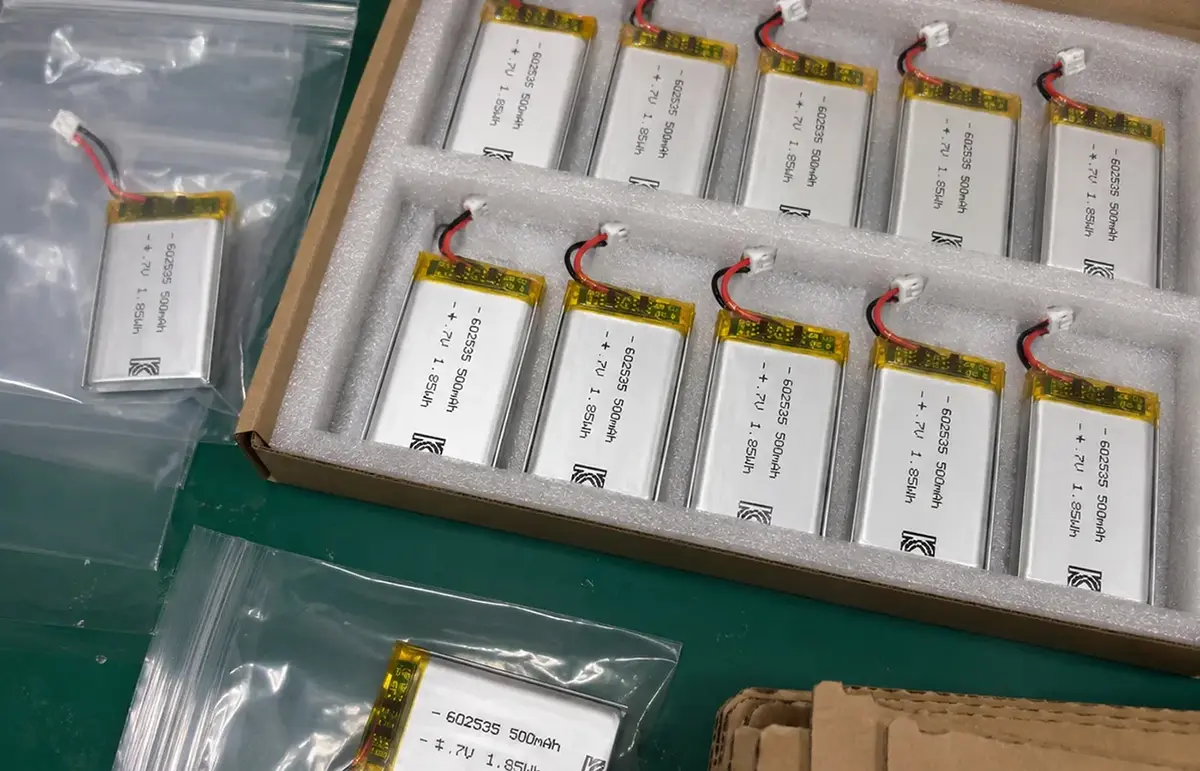

Поставляемое изображение для обработки партии: готовые элементы 602535 с защитной платой, выводами и разъемом, подготовленные к упаковке. Изображение полезно в качестве доказательства производственного контекста, поскольку оно показывает тип готовой аккумуляторной сборки, с которой обращаются, но его не следует использовать для обозначения конкретных непроверенных результатов испытаний или сертификации. Для повторных заказов OEM этикетка, полярность, разъем, электрические проверки и метод упаковки должны соответствовать утвержденным спецификациям проекта.

Сертификация и документационная поддержка

Часто задаваемые вопросы для покупателей

ОТПРАВЬТЕ ТРЕБОВАНИЯ К БАТАРЕЕ ВАШЕГО УСТРОЙСТВА

Для проверки пригодности LiPo аккумулятора 602535, 3,7 В, 500 мАч отправьте в HSS Energy информацию о нагрузке устройства, профиле зарядки, полости, разъеме, полярности, длине провода и рабочем цикле. Если возможно, приложите исходный образец батареи или фотографию разъема на стороне устройства вместе с количеством образца и ожидаемым годовым спросом. Эта информация помогает HSS проанализировать как техническое соответствие, так и требования к повторному производству перед подготовкой предложения.
