Пользовательский аккумуляторный блок обычно начинается с устройства, а не с каталога аккумуляторов. Напряжение, время работы, потребляемый ток, доступное пространство, разъем и метод зарядки — все это формирует окончательную комплектацию.
HSS Energy поставляет литиевые аккумуляторные батареи для портативного оборудования, электронных устройств, инструментов, робототехники, продуктов мониторинга и других OEM-приложений. Компактная линейка включает в себя литий-ионные платформы NCM и LiFePO4, при этом каждая конфигурация анализируется с учетом электрических и механических требований готового продукта.
|
Отправьте требования к вашему устройству для проверки аккумуляторной батареи Напряжение • Емкость/время работы • Ток • Место для батареи • Разъем • Способ зарядки • Количество |
|
Аккумуляторная платформа |
Архитектура |
Химия |
Типичная отправная точка |
|
Литиевые аккумуляторы 3,7 В |
1С |
НКМ |
Компактная электроника и одноэлементные устройства |
|
Литиевые аккумуляторы 7,4 В |
2С |
НКМ |
Портативное оборудование, требующее напряжения выше 1S |
|
Литиевые аккумуляторы 11,1 В |
3С |
НКМ |
Более высокие требования к рабочему напряжению и мощности |
|
Аккумуляторы 12 В LiFePO4 |
4С |
ЛиФеПО4 |
Небольшое оборудование на 12 В и компактная замена свинцово-кислотных аккумуляторов. |

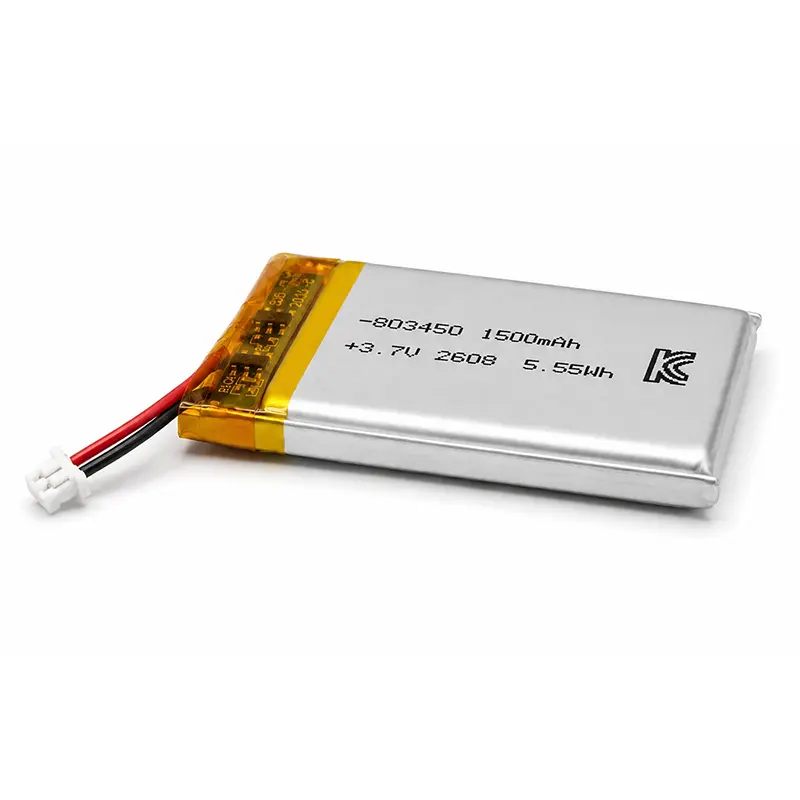

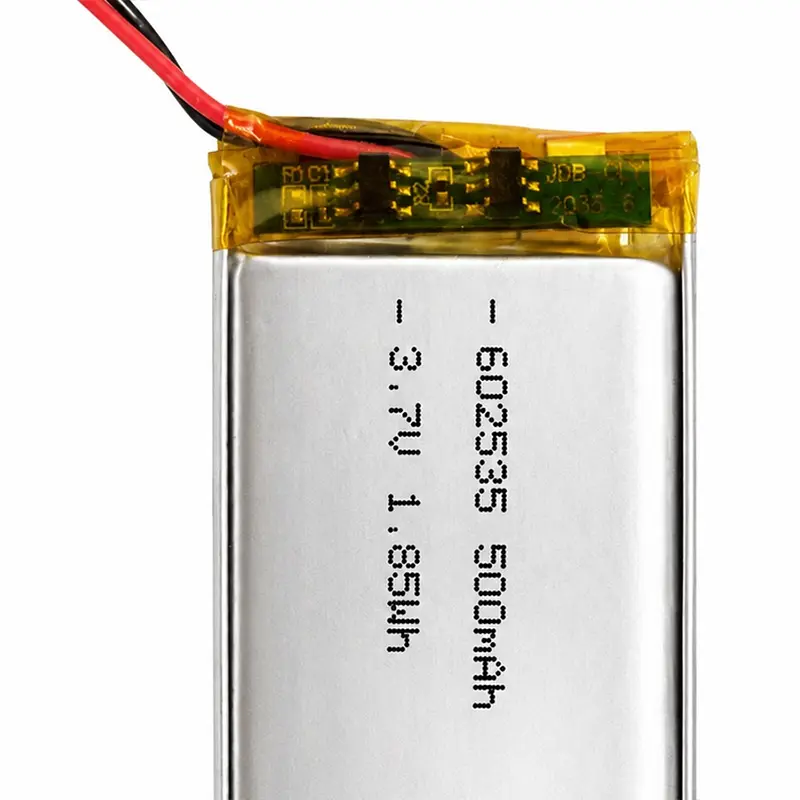

Для одноэлементных устройств блоки на 3,7 В представляют собой простейшую компактную платформу. В этих проектах обычно приоритет отдается небольшим размерам, подгонке разъемов, времени работы и интеграции схем защиты.
Платформа 7,4 В 2S — это практический шаг вперед, когда 3,7 В недостаточно, но более крупная архитектура 12 В увеличила бы ненужный размер или усложнила схему. В пакетах NCM обычно используются ячейки 18650 или 21700, в зависимости от емкости и доступного места.

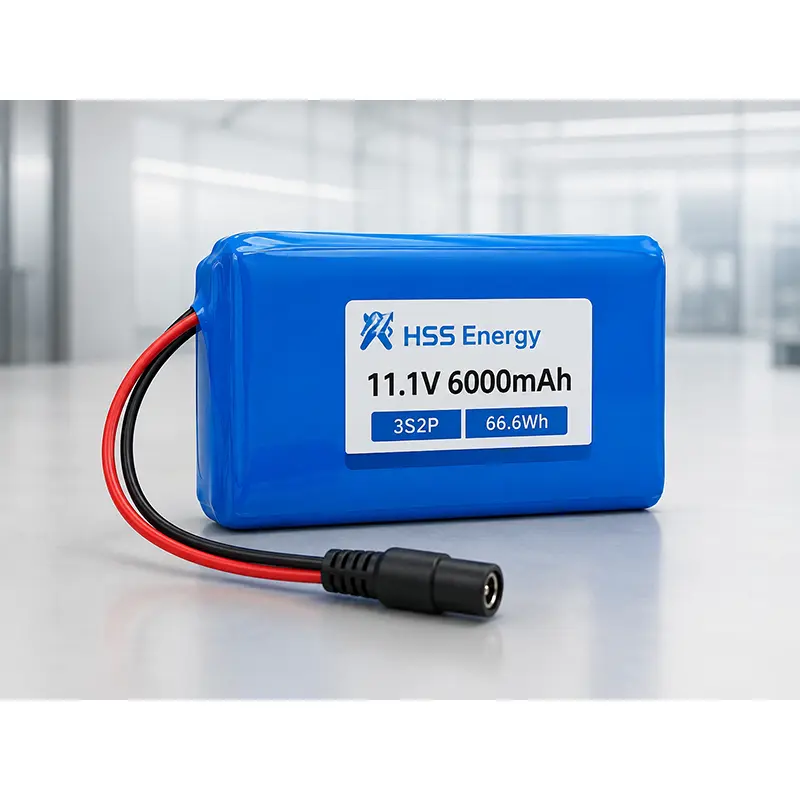

Литиевые аккумуляторы 11,1 В
Для устройств с более высокими требованиями к рабочему напряжению и мощности платформа 11,1 В 3S обеспечивает большую гибкость во время работы и текущей конфигурации. Обычные проекты HSS Energy варьируются от 2000 мАч до 10 000 мАч, с типичной непрерывной разрядкой около 3C в зависимости от ячеек и последовательно-параллельного расположения.
Аккумуляторы 12 В LiFePO4
Компактные блоки 4S LiFePO4 используются для небольшого оборудования с напряжением 12 В, вспомогательного питания и небольших проектов по замене свинцово-кислотных аккумуляторов. Типичная емкость варьируется от 5 до 30 Ач. Перед заменой следует проверить совместимость зарядного устройства, потребляемый ток, клеммы и доступное пространство.
NCM или LiFePO4?
Литий-ионный аккумулятор NCM является основным химическим элементом для аккумуляторов на 3,7 В, 7,4 В и 11,1 В, где важны компактный размер и гибкое расположение элементов. LiFePO4 используется в основном для компактного диапазона 12 В, особенно там, где приоритетными являются архитектура класса 12 В, многократное циклическое циклирование и небольшая замена свинцово-кислотных аккумуляторов.

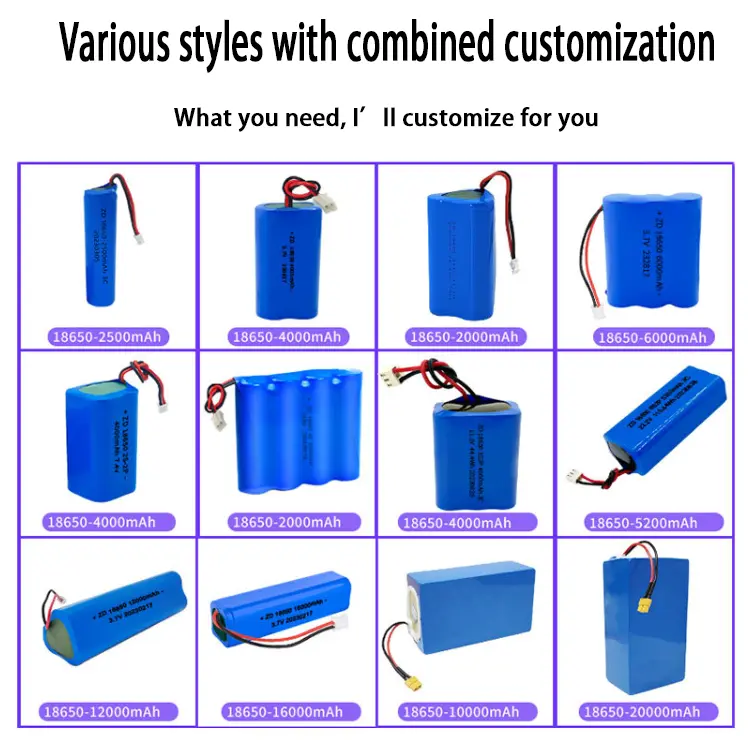

Для проектов NCM с цилиндрическими ячейками 18650 и 21700 являются общими маршрутами ячеек. Одно и то же напряжение может быть получено при различных последовательно-параллельных схемах, изменяющейся емкости, времени работы, допустимом токе, размерах упаковки, весе и времени зарядки.
|
То же напряжение не означает одинаковую упаковку Для двух блоков с одинаковым напряжением и Ач могут потребоваться разные элементы, схемы защиты, разъемы и механические схемы. |
HSS Energy может просмотреть и настроить:
· напряжение и последовательная конфигурация
· Емкость и модель ячейки
· постоянный и пиковый ток
· Защита PCM/BMS
· размеры аккумулятора и форма упаковки
· тип разъема, длина кабеля и полярность
· изоляция, упаковка и ограждение
· этикетка, брендинг и упаковка
|
Типичный рабочий процесс разработки Требование -> Предложение по батарее -> Прототип -> Испытание устройства -> Подтверждение -> Массовое производство |
Проверка прототипа помогает подтвердить соответствие, ориентацию разъема, время работы, совместимость с зарядкой, текущее поведение и прокладку кабеля до того, как будет зафиксирована производственная спецификация.
Отправьте необходимое напряжение, емкость или время работы, нормальный/пиковый ток, доступные размеры батареи, метод зарядки, тип разъема или фотографию, длину/полярность кабеля, информацию о существующей батарее, если применимо, и ожидаемый объем заказа.
|
Самый быстрый способ начать Чертеж устройства, размеры батарейного отсека или существующий образец батареи могут значительно ускорить первую оценку. |
Как выбрать между 3,7 В, 7,4 В и 11,1 В?
Напряжение батареи должно соответствовать электрической архитектуре устройства. Эти платформы обычно соответствуют литий-ионным системам 1S, 2S и 3S.
Какая химия доступна?
Литий-ионный аккумулятор NCM является основным химическим элементом для аккумуляторов на 3,7 В, 7,4 В и 11,1 В. В компактной линейке 12 В в основном используется LiFePO4.
Можно ли использовать ячейки 18650 и 21700?
Да. Подходящий формат ячейки зависит от емкости, тока, доступного пространства и размеров конечной упаковки.
Можно ли изменить форму разъема и батареи?
Да. Разъем, расположение кабеля, полярность, размеры упаковки, конфигурацию упаковки и защиты можно просмотреть вокруг устройства.
Можно ли сделать образцы перед производством?
Да. Образцы прототипов могут быть подготовлены для проверки пригодности устройства и его функциональности перед массовым производством.
