Аккумулятор 11,1 В, 3000 мАч

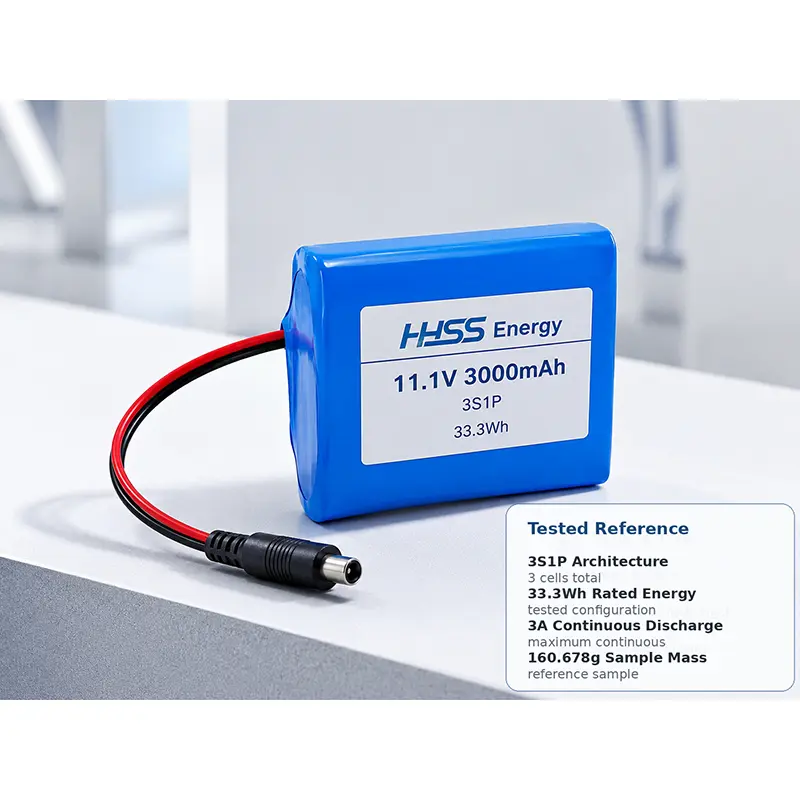

Аккумуляторный блок 11,1 В, 3000 мАч от поставщика HSS Energy использует три цилиндрических элемента 18650-3000 в проверенной конфигурации 3S1P, обеспечивая номинальное напряжение 11,1 В, 3000 мАч и 33,3 Втч для компактного портативного оборудования. В эталонной конфигурации указано напряжение ограниченного заряда 12,6 В, ограничение разряда 9,0 В и максимальный непрерывный заряд и разряд до 3 А; Сведения о разъеме и кабеле зависят от устройства.

Технические характеристики

Примечание по спецификациям: приведенные выше значения относятся к протестированной эталонной конфигурации. Изменения в ячейке, конструкции защиты, разъеме, кабеле или конструкции блока требуют новой интеграции и проверки документации.

Компактный дизайн для ограниченного пространства для батарей

В этой компактной конфигурации, разработанной как батарея 11,1 В и емкостью 3000 мАч, пространство и масса батареи отдаются приоритету максимальному времени автономной работы. Его меньший протестированный корпус является основной причиной выбора его вместо альтернативы емкостью 6000 мАч.

Какая конфигурация 11,1 В подходит для вашего устройства?

Подгонка, зарядка и интеграция

Механическая посадка до емкости

Протестированный корпус размером 69,6 × 55,2 × 19,2 мм позволяет этой конфигурации сосредоточиться на экономии пространства, а не на максимальном накоплении энергии. Это может оставить больше внутреннего места для электроники, дисплеев, датчиков или элементов корпуса, но для готовой установки по-прежнему требуется зазор для изоляции, вывода провода, корпуса разъема и радиуса изгиба кабеля.

Если устройству требуется та же трехрядная платформа напряжения, но он не может принять более широкую компоновку параллельных ячеек, литий-ионный аккумулятор 3S емкостью 3000 мАч является практичной отправной точкой для механических устройств. В последнем отсеке все еще необходимо проверить реальную ориентацию разъема, выход провода и радиус изгиба кабеля, а не только размеры батареи.

Электрическое подключение и соответствие зарядного устройства

Совместимость зарядки должна соответствовать проверенным электрическим ограничениям: напряжение ограниченного заряда 12,6 В, стандартный ток заряда 600 мА, максимальный непрерывный ток заряда до 3 А, конечный ток заряда 60 мА и порог отключения при разряде 9,0 В. Зарядное устройство, схема защиты и поведение устройства при низком напряжении должны работать как одна система.

Согласование нагрузки не менее важно. В портативных приборах и портативном контрольном оборудовании аккумуляторная батарея 18650 емкостью 3000 мАч может хорошо работать, когда нормальная нагрузка и кратковременное переходное потребление остаются в пределах проверенного окна тока. Для двигателей, нагревателей или более высокого пускового тока может потребоваться другая конфигурация ячейки или защиты.

Время выполнения, приложение и компромисс

Наиболее четкое направление применения — компактная портативная электроника: устройства мониторинга, портативные приборы, портативные терминалы управления и подобные изделия, в которых масса батареи влияет на удобство использования. Литий-ионный аккумулятор напряжением 11,1 В и емкостью 3 000 мАч самый мощный, когда компактность устройства важнее, чем увеличение времени автономной работы за счет дополнительного параллельного расположения элементов.

Время выполнения остается компромиссом. При номинальной энергии 33,3 Втч аккумулятор сохраняет половину энергии альтернативы на 6000 мАч, поэтому время работы следует проверять с учетом рабочего цикла, использования экрана, нагрузки датчиков, модулей связи и периодов ожидания. Для покупателей, оценивающих литий-ионный аккумулятор 11,1 В, 3 Ач, этот компромисс все еще может быть привлекательным, поскольку меньшая компоновка 3S1P помогает сохранить компактность корпуса и оставляет больше внутреннего пространства для остальной части устройства.

Окончательное решение по интеграции

Если устройство может с комфортом принять более крупный блок размером 110,6 × 67,7 × 19,2 мм, вариант с большей емкостью может обеспечить больший запас времени автономной работы. Для аккумуляторного блока 11,1 В, 3000 мАч минимальные размеры и масса остаются основными причинами выбора протестированной конфигурации размером 69,6 × 55,2 × 19,2 мм.

Применение и физическая ссылка

Применимость изображения

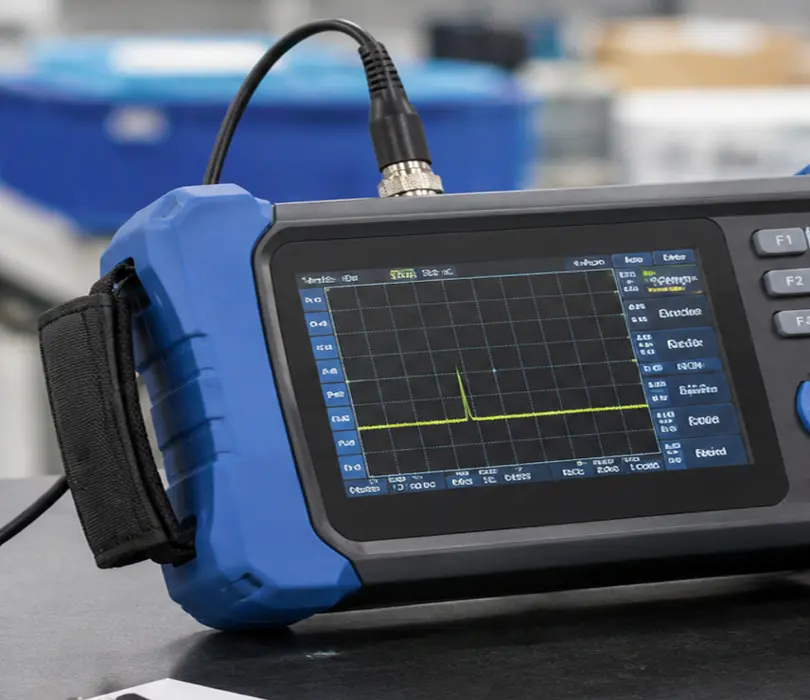

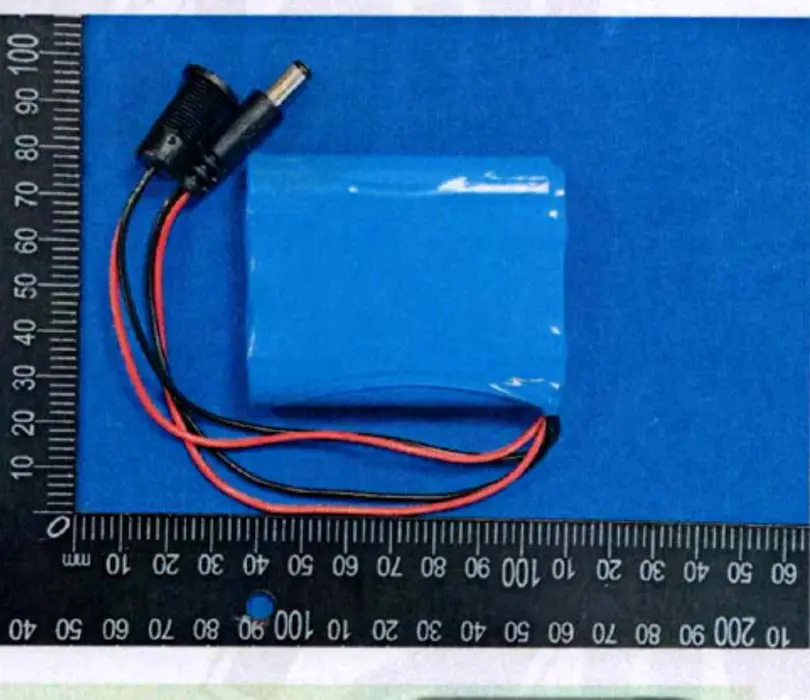

Изображение приложения иллюстрирует направление использования компактной упаковки 18650 для портативного оборудования. На изображении протестированного образца показана форма эталонного пакета, расположение выводов и разъем, используемые во вспомогательных тестовых файлах.

Справочник по проверенной упаковке

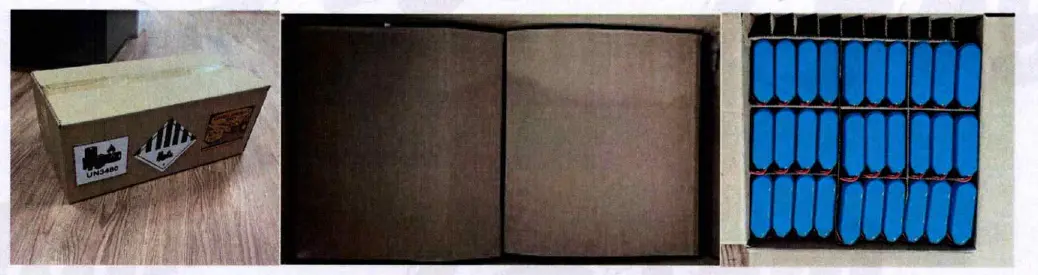

Проверенная ссылка на упаковку для документированной транспортной конфигурации.

Испытательная и транспортная документация

Протестированный пакет 33,3 Втч поддерживается точными тестовыми и транспортными файлами, представленными ниже. Полные документы могут быть предоставлены для рассмотрения проекта или подтверждения заказа.

Применимость документа: эти записи относятся к проверенной конфигурации и документированным условиям транспортировки/упаковки. Применимость должна быть подтверждена повторно в случае изменения конфигурации батареи или поставки.

Быстрый FAQ

Это аккумулятор на 12 В?

Это трехрядный литий-ионный блок с номинальным напряжением 11,1 В. В протестированной конфигурации указано напряжение ограниченного заряда 12,6 В и ограничение разряда 9,0 В.

Что означает рейтинг 3А?

В протестированной конфигурации указан максимальный непрерывный ток заряда 3000 мА и максимальный непрерывный ток разряда 3000 мА. Здесь не заявлено более высокое пиковое значение тока.

Можно ли поменять разъем и кабель?

Для специального аккумуляторного блока тип разъема, полярность, длина кабеля и направление выхода должны быть подтверждены относительно конечного устройства.

Какая документация доступна?

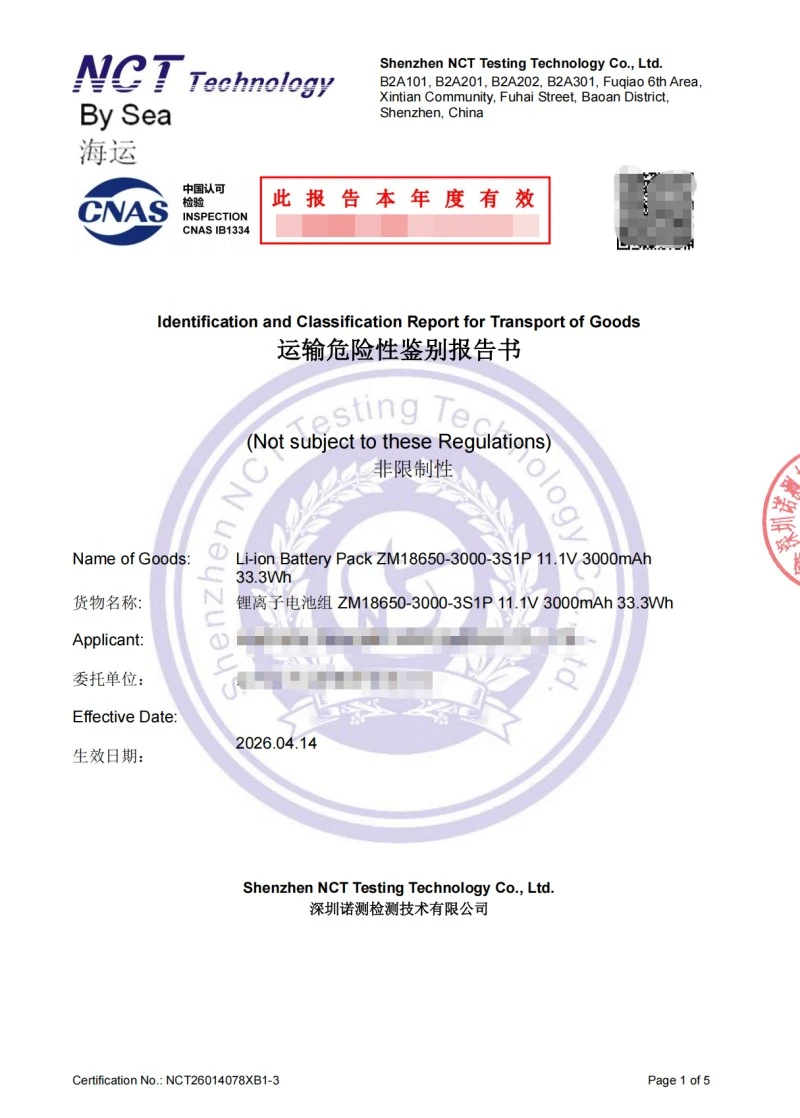

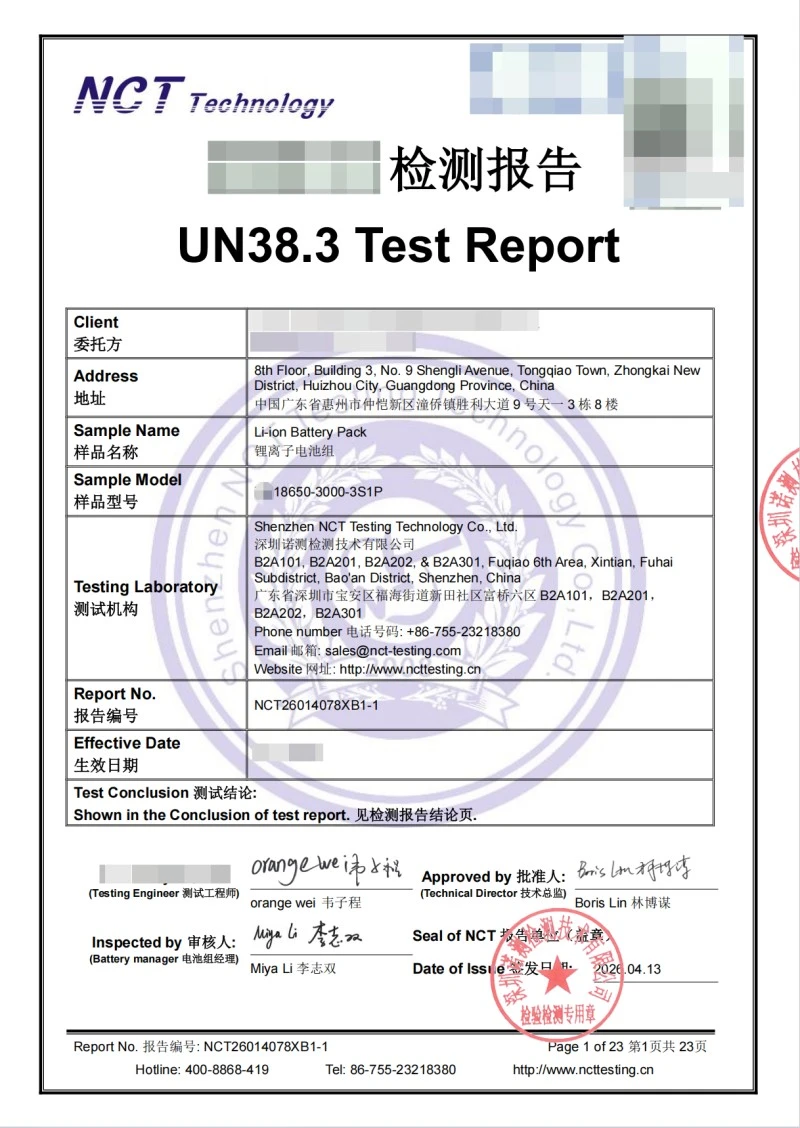

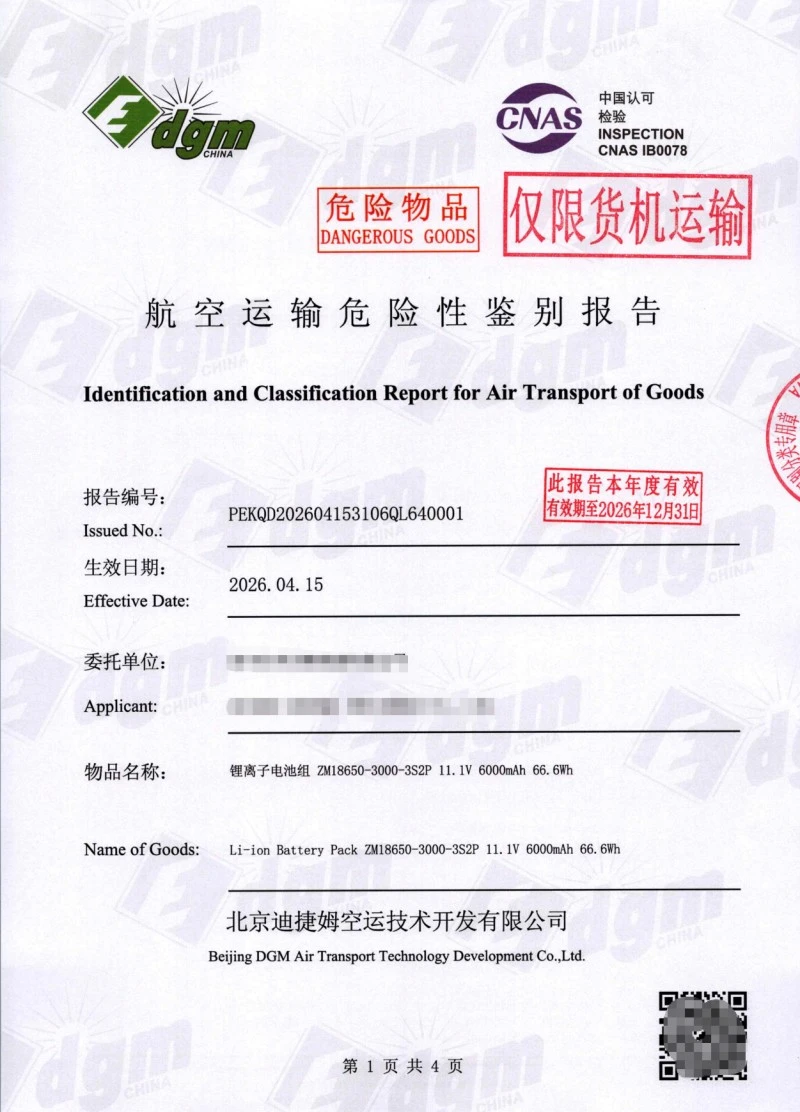

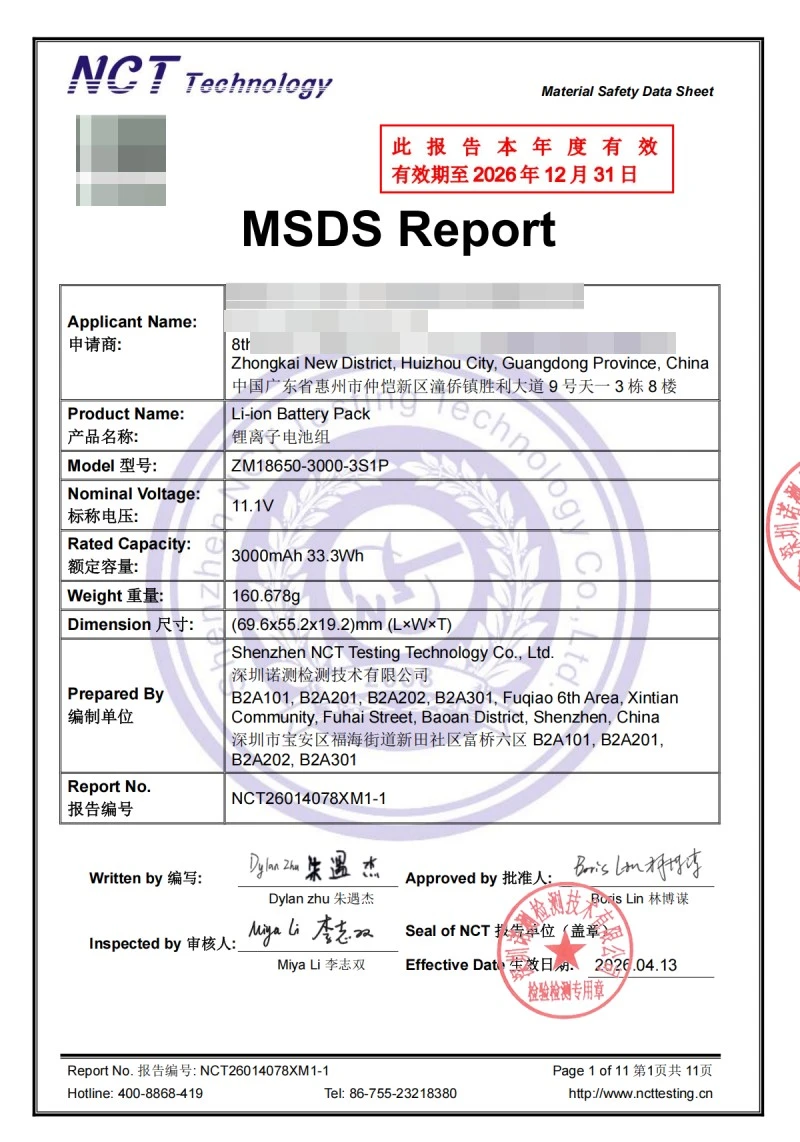

UN38.3, MSDS, протоколы морских и воздушных перевозок и испытаний упаковки доступны для проверенной конфигурации аккумуляторного блока 11,1 В, 3000 мАч.

Когда лучше подойдет версия на 6000 мАч?

Выбирайте конфигурацию 3S2P емкостью 6000 мАч, когда длительное время автономной работы, энергия 66,6 Втч и непрерывный разряд до 6 А имеют большее значение, чем минимальный размер и масса батареи, и устройство может принять более крупный блок размером 110,6 × 67,7 × 19,2 мм.

Информация, которую необходимо подтвердить перед окончательной интеграцией

· Устройство/приложение и рабочее напряжение

· Нормальный ток и пусковой/переходный ток

· Требуемое время выполнения

· Доступное место для аккумулятора и ограничение по весу

· Выход зарядного устройства и метод зарядки

· Фото/тип разъема, полярность и длина кабеля
