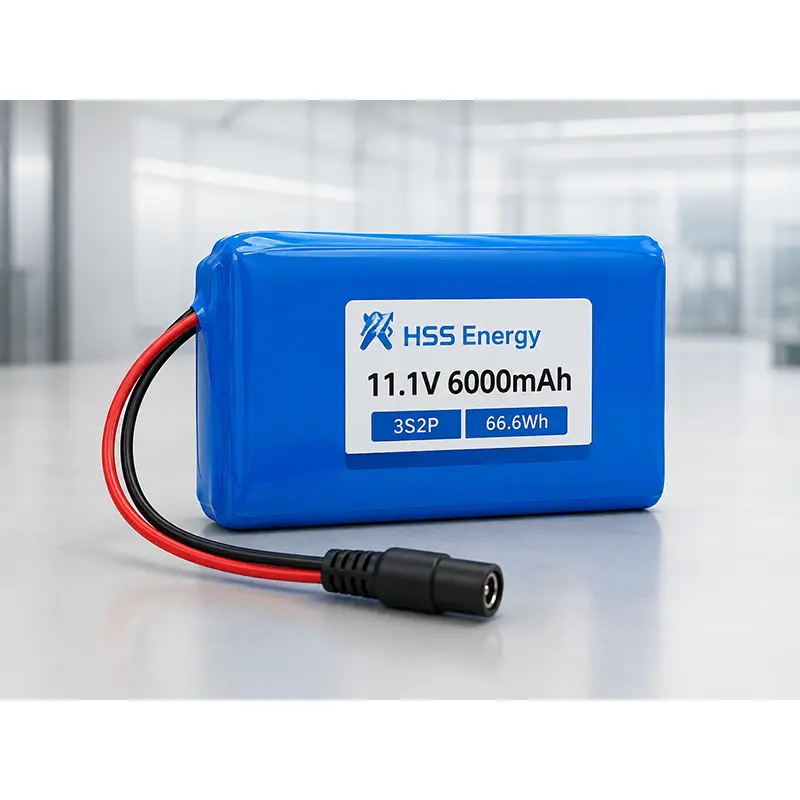

Аккумулятор 11,1 В, 6000 мАч

Для портативного оборудования, для которого время работы важнее минимального размера упаковки, аккумуляторный блок китайского завода HSS Energy 11,1 В, 6000 мАч представляет собой проверенную платформу 3S2P, построенную из шести элементов ZM18650-3000. Его эталонная конфигурация на 66,6 Втч поддерживает максимальный непрерывный заряд и разряд до 6 А, а зарядное устройство, разъем, кабель и механическое крепление зависят от устройства.

Технические характеристики

Примечание по спецификациям: приведенные выше значения относятся к протестированной эталонной конфигурации. Изменения в ячейке, конструкции защиты, разъеме, кабеле или конструкции блока требуют новой интеграции и проверки документации.

Больше времени работы на той же платформе 11,1 В

В этой конфигурации, разработанной на базе аккумулятора напряжением 11,1 В и емкостью 6000 мАч, приоритет отдается более длительному времени автономной работы и запасу по току, а не минимальному размеру и массе. Структура 3S2P лучше всего подходит, когда устройство может принять больший тестируемый эталонный диапазон, а дополнительная запасенная энергия обеспечивает значимое значение времени работы.

Какая конфигурация 11,1 В подходит для вашего устройства?

Подгонка, зарядка и интеграция

Время выполнения и пространство установки

Структура 3S2P сохраняет ту же трехрядную архитектуру напряжения, добавляя второй параллельный путь к ячейкам. Это удваивает номинальную мощность и энергопотребление по сравнению с компактной версией, но также увеличивает эталонный размер до 110,6 × 67,7 × 19,2 мм и массу образца до 305,93 г, поэтому пространство корпуса следует уточнять заранее.

Для оборудования, уже спроектированного с той же архитектурой 11,1 В, литий-ионный аккумулятор 3S2P емкостью 6000 мАч может увеличить время работы без необходимости перепроектирования системы более высокого напряжения. Преимущество наиболее заметно, когда устройство имеет достаточную внутреннюю площадь для более широкой упаковки и в противном случае требовало бы частой зарядки или замены батареи.

Электрическая посадка и запас по току

В протестированной конфигурации указан стандартный ток зарядки и разрядки 1200 мА, максимальный непрерывный ток зарядки и разрядки 6 А, конечный ток зарядки 120 мА и порог отключения при разряде 9,0 В. Выходную мощность зарядного устройства, настройки защиты и сечение кабеля следует рассматривать вместе, поскольку более высокая емкость не обеспечивает совместимость всех существующих зарядных устройств.

В оборудовании с более длительными периодами активности аккумуляторная батарея 18650 емкостью 6 Ач обеспечивает больший рабочий запас и более высокий подтвержденный предел непрерывного тока, чем компактная альтернатива. Это преимущество применяется только в том случае, если фактическая нагрузка и потребность при запуске остаются в пределах проверенных пределов; отдельного более высокого значения пикового тока не заявлено.

Направление применения и энергетический компромисс

Портативное инспекционное оборудование, мобильные терминалы мониторинга и полевые приборы являются наиболее очевидным направлением применения, поскольку эти продукты часто требуют более длительных сеансов работы вдали от зарядного устройства. Литий-ионный аккумулятор напряжением 11,1 В, 6 Ач может поддерживать более длительные полевые сеансы благодаря запасу энергии 66,6 Втч при условии, что корпус выдержит более широкую площадь и большую массу.

Поэтому выбор должен следовать полному операционному профилю, а не только Ах. Эта конфигурация 3S2P может сократить время работы в полевых условиях, однако портативный корпус меньшего размера или изделие с высокой чувствительностью к весу могут по-прежнему отдавать предпочтение альтернативе на 3000 мАч, даже если номинальное напряжение системы такое же.

Окончательное решение по интеграции

На механических чертежах следует подтвердить зазор разъема, выход кабеля, монтажное давление и доступ для обслуживания до того, как конструкция будет заморожена. Для покупателей, сравнивающих аккумуляторную батарею 11,1 В, 6000 мАч, протестированный корпус размером 110,6 × 67,7 × 19,2 мм, энергия 66,6 Втч и возможность непрерывного тока 6 А обеспечивают больший запас времени автономной работы, когда оборудование может вместить более крупную аккумуляторную батарею.

Приложение с длительным сроком выполнения и физический справочник

Применимость изображения

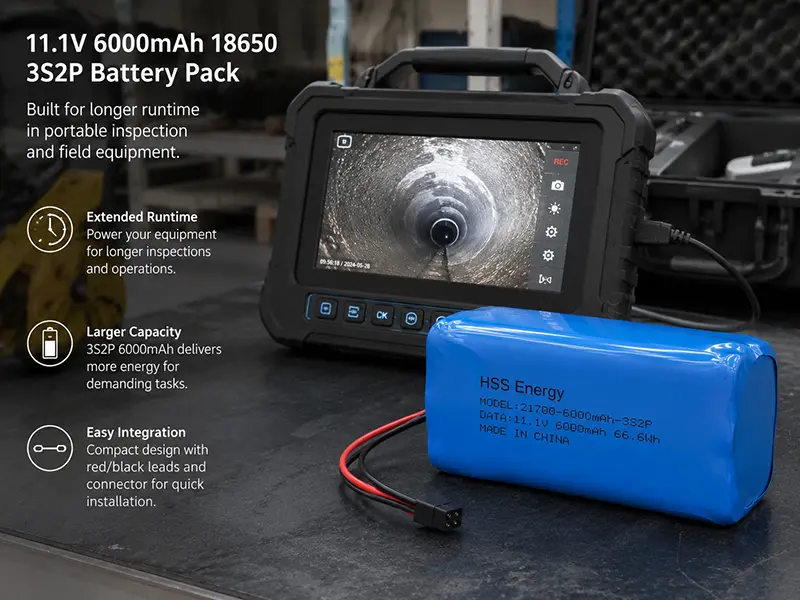

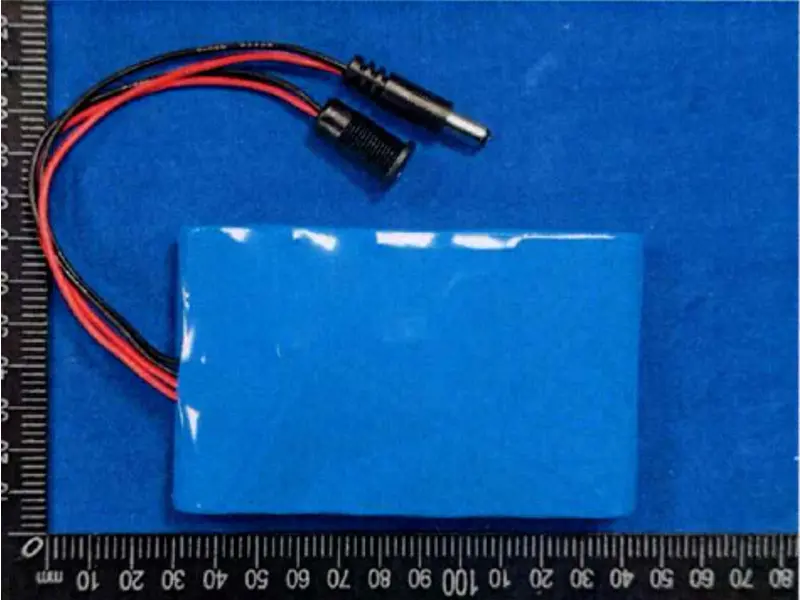

Изображение приложения иллюстрирует направление использования портативного оборудования с более длительным сроком службы для полевых сеансов без зарядного устройства. На изображении протестированного образца показана форма эталонного пакета, расположение выводов и разъем, используемые во вспомогательных тестовых файлах.

Справочник по проверенной упаковке

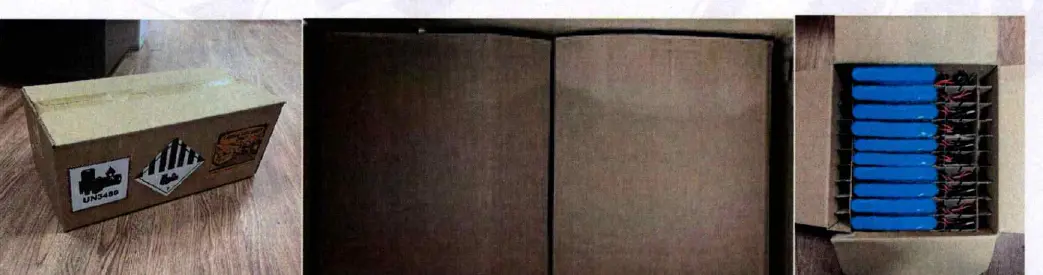

Проверенная ссылка на упаковку для документированной транспортной конфигурации.

Испытательная и транспортная документация

Протестированный пакет на 66,6 Втч поддерживается точными тестовыми и транспортными файлами, представленными ниже. Полные документы могут быть предоставлены для рассмотрения проекта или подтверждения заказа.

Применимость документа: эти записи относятся к проверенной конфигурации и документированным условиям транспортировки/упаковки. Применимость должна быть подтверждена повторно в случае изменения конфигурации батареи или поставки.

Быстрый FAQ

Почему стоит выбрать конфигурацию 6000 мАч?

Он удваивает номинальную емкость и энергию до 6000 мАч / 66,6 Втч и увеличивает максимальный ток непрерывного разряда до 6 А, но также требует больше места для установки и увеличивает массу.

Является ли 6А пиковым значением тока?

Нет. В протестированной конфигурации указан максимальный непрерывный ток заряда 6000 мА и максимальный непрерывный ток разряда 6000 мА. Более высокое значение пикового тока не заявлено.

Может ли он заменить версию на 3000 мАч в том же отсеке?

Не автоматически. Протестированный эталонный размер составляет 110,6×67,7×19,2 мм по сравнению с 69,6×55,2×19,2 мм у компактной версии.

Какая документация доступна?

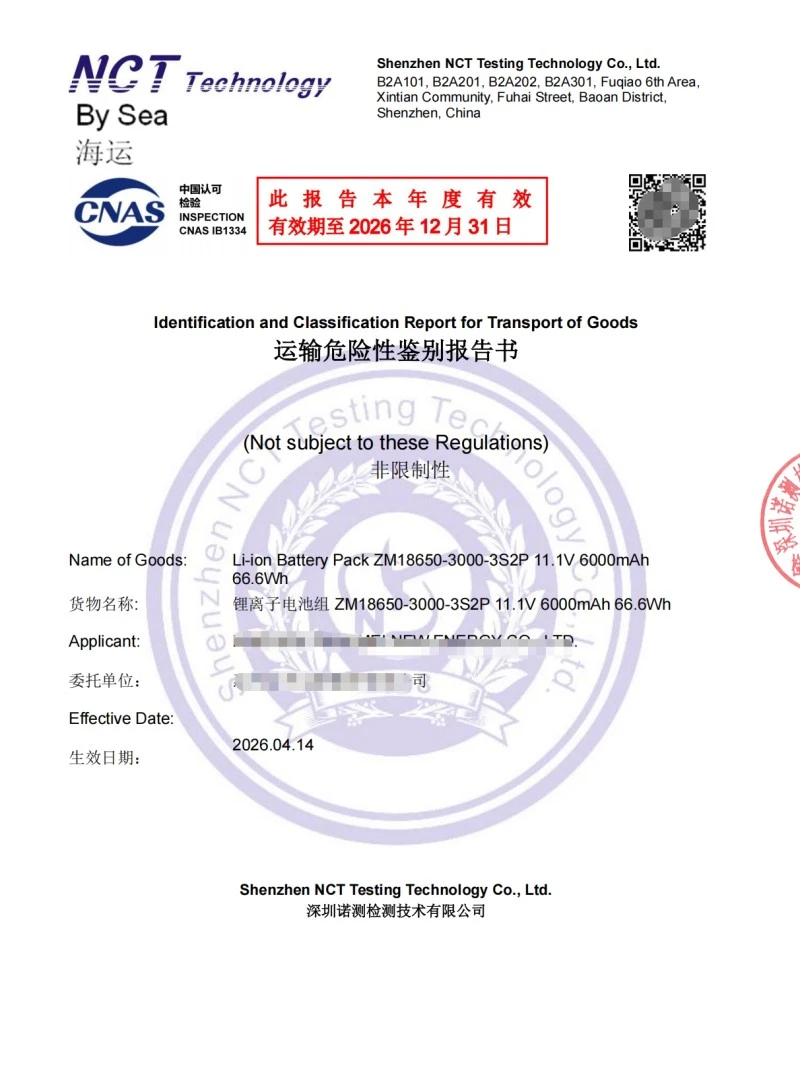

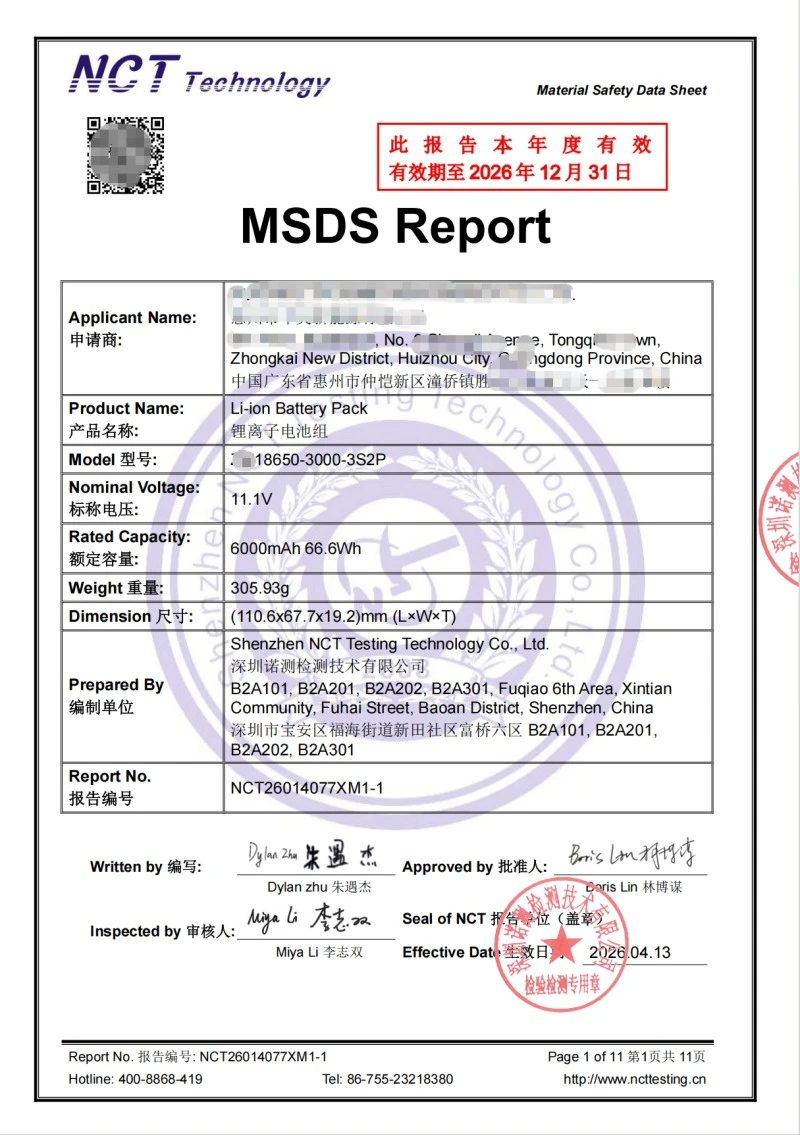

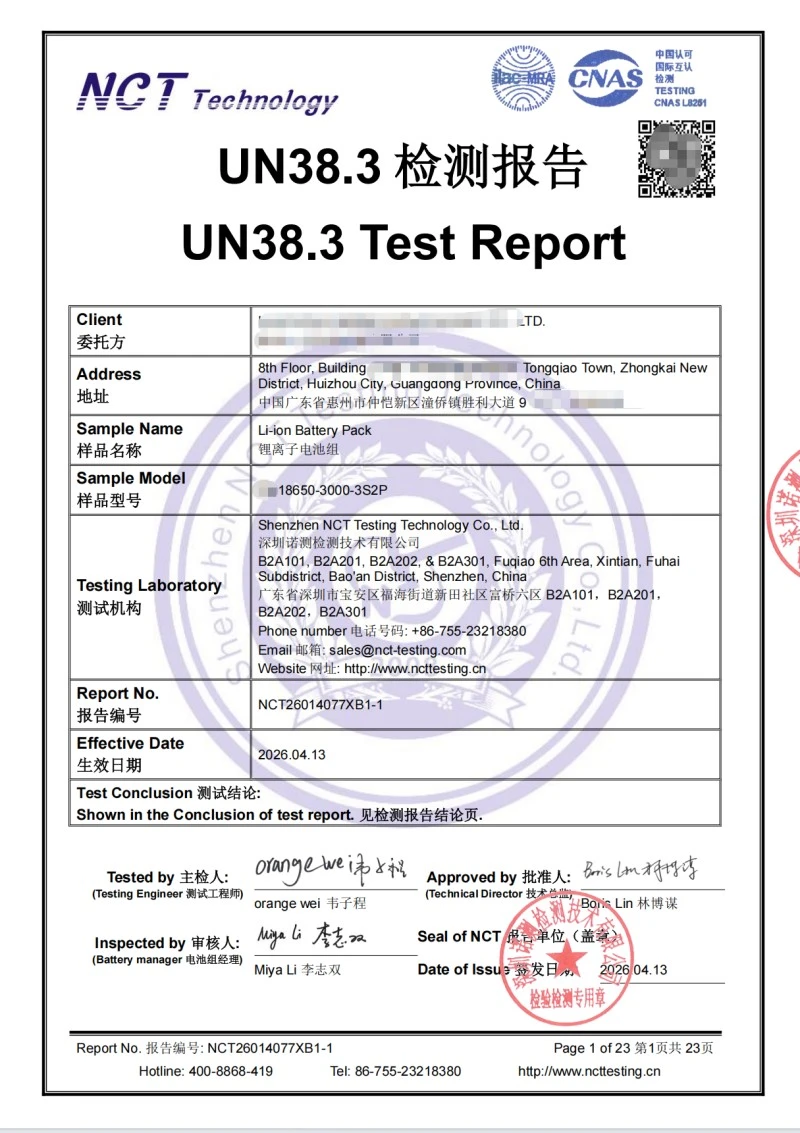

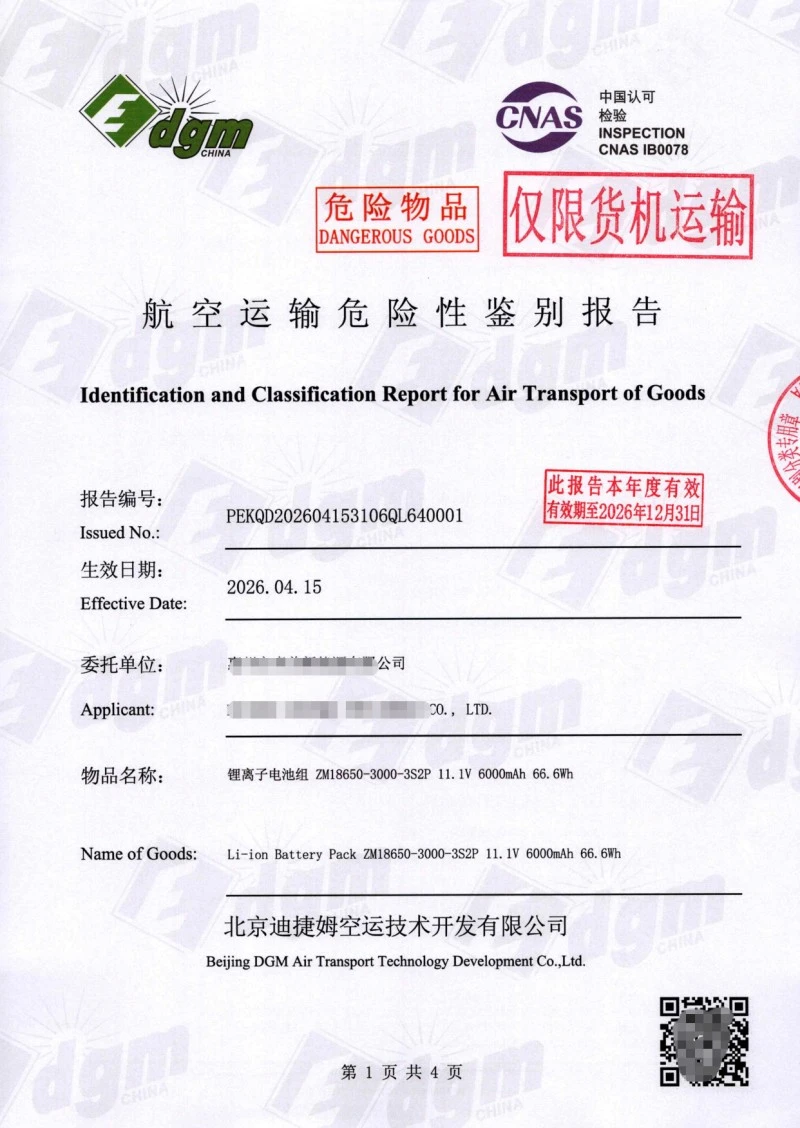

Протоколы UN38.3, MSDS, морской перевозки, воздушной перевозки и испытаний упаковки доступны для проверенной конфигурации аккумуляторного блока 11,1 В, 6000 мАч.

Можно ли поменять разъем и кабель?

Для специального аккумуляторного блока тип разъема, полярность, длина кабеля и направление выхода должны быть подтверждены относительно конечного устройства.

Информация, которую необходимо подтвердить перед окончательной интеграцией

· Устройство/приложение и рабочее напряжение

· Нормальный ток и пусковой/переходный ток

· Требуемое время выполнения

· Доступное место для аккумулятора и ограничение по весу

· Выход зарядного устройства и метод зарядки

· Фото/тип разъема, полярность и длина кабеля
