Для OEM-поставщиков завод HSS Energy производит аккумуляторные батареи 7,4 В, 5000 мАч в двух совершенно разных формах. клиенты могут выбрать более короткую и квадратную упаковку 18650 2S2P или более тонкую и длинную упаковку 21700 2S1P. Оба используют элементы NCM и обеспечивают одинаковое номинальное напряжение и емкость, поэтому лучший вариант обычно сводится к пространству внутри оборудования. Перед отбором проб мы сопоставляем компоновку, вывод кабеля и разъем с чертежом заказчика, а не рассматриваем две версии как взаимозаменяемые.
Аккумуляторная батарея 7,4 В, 5000 мАч даёт заказчикам проекта поставщика энергии HSS простой выбор на ранней стадии: большую ширину или большую длину. Размер сборки 18650 составляет около 38 x 38 x 67 мм, а сборка 21700 — около 45 x 22 x 72 мм и немного легче. Эта разница зачастую более полезна, чем длинный список функций. Как только станет известно доступное пространство, направление вывода и разъем, мы сможем определить конструкцию и подготовить образец спецификации.

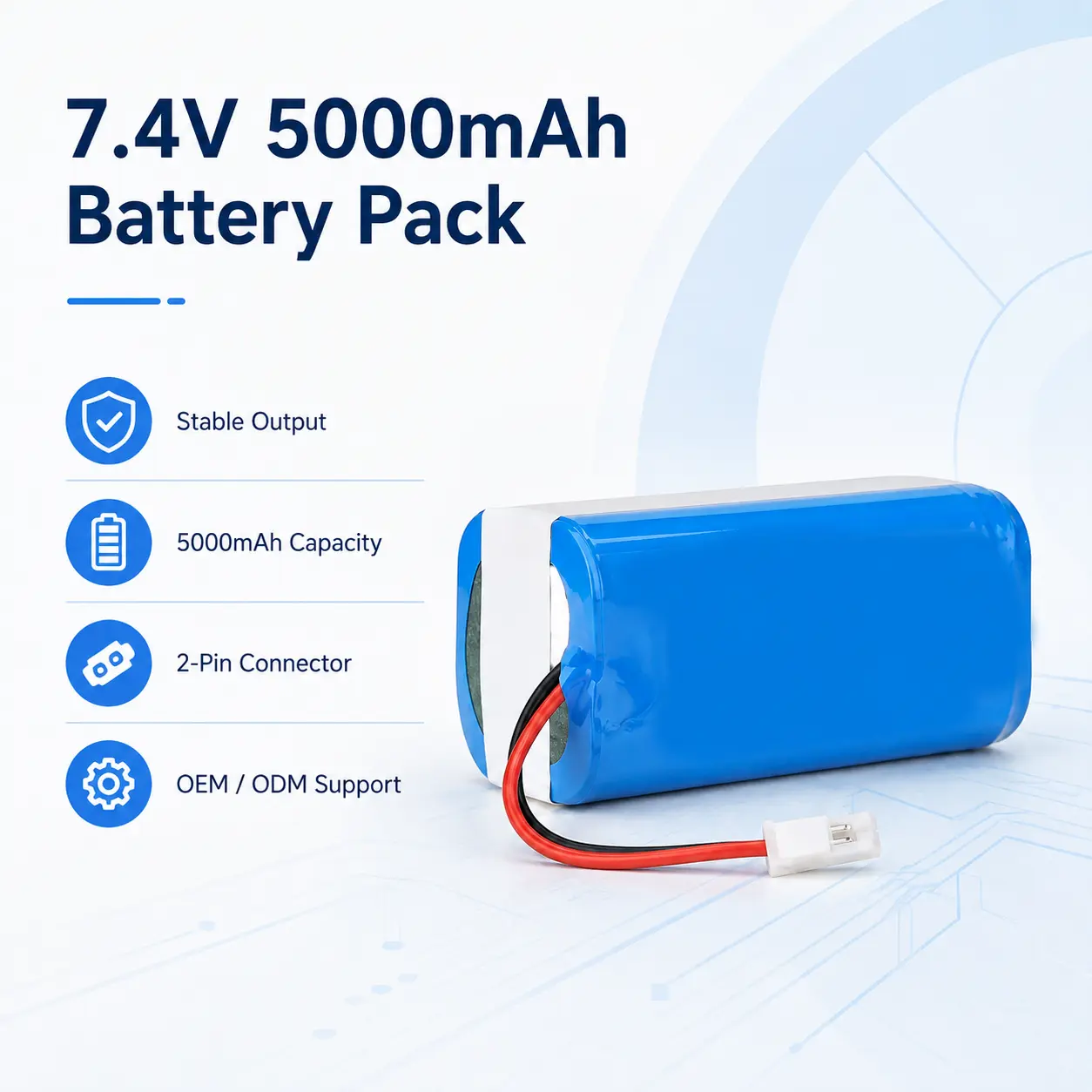

Прилагаемое фото продукта: представительная упаковка в термоусадочной упаковке. Компоновка ячеек, размеры, разъемы и проводка соответствуют утвержденной конфигурации проекта.
Быстрый выбор: 18650 или 21700?
Вариант
Прибл. Размер/Вес
Выбери это, когда
18650 ячеек, 2С2П
38 х 38 х 67 мм / 0,20 кг
Аккумуляторный отсек короче и в нем есть место для более квадратной батареи.
21700 ячеек, 2С1П
45 х 22 х 72 мм / 0,18 кг
Пространство узкое, но есть возможность немного больше длины.
Ключевые характеристики
Элемент
Спецификация
Название продукта
Аккумулятор 7,4 В, 5000 мАч
Бренд
HSS Энергия
Номинальное напряжение
7,4 В
Номинальная мощность
5000 мАч (5 Ач)
Минимальная номинальная мощность
4950 мАч (4,95 Ач)
Номинальная энергия
Прибл. 37 Втч, рассчитано из 7,4 В x 5 Ач.
Химия
НКМ
Параметры ячейки
18650 ячеек 2500 мАч или 21700 ячеек 5000 мАч
Опции конфигурации
18650: 2С2П; 21700:2С1П
Материал корпуса
Термоусадочная пленка
Максимальный ток заряда
5А; Рекомендуется зарядка 0,5C
Максимальный непрерывный разряд
15А; 15А рейтинг BMS
Напряжение отключения зарядки
Максимум 8,4 В
Напряжение отключения разряда
минимум 5,2 В; рекомендуется 6 В
Цикл жизни
>500 циклов с сохранением исходной емкости более 80% ячеек.
18650 2S2P Размеры/Вес
Прибл. 38 х 38 х 67 мм / 0,20 кг
21700 2С1П Размеры/Вес
Прибл. 45 х 22 х 72 мм / 0,18 кг
Варианты разъемов
JST, DC5521 или другой одобренный интерфейс
Сертификация/Транспортные документы
Требуется подтверждение заказанной конфигурации и места назначения.
1. Та же емкость, различная занимаемая площадь
Четыре элемента емкостью 2500 мАч составляют версию 18650, а две ячейки емкостью 5000 мАч — версию 21700. Аккумулятор емкостью 21700, емкостью 5000 мАч может сэкономить ширину и небольшой вес; альтернатива с четырьмя ячейками использует меньшую общую длину. Ни один из них не является обновлением по сравнению с другим. Чертеж оборудования определяет, какую форму легче установить и закрепить.
2. Что означает 5 Ач в оборудовании
Литий-ионный аккумулятор 2S емкостью 5000 мАч при номинальных значениях сохраняет около 37 Втч. Фактическое время работы лучше оценить по обычному энергопотреблению устройства и рабочему циклу, а не только по мощности. Короткие пики, пусковой ток и время, проведенное при полной нагрузке, могут изменить результат, поэтому эти цифры полезны при рассмотрении нового проекта.
Маркетинговая иллюстрация, а не протокол испытаний. Стиль разъема и видимая конструкция являются репрезентативными; утвержденная конфигурация контролирует производство.
3. Приложение подходит до подачи заявлений о совместимости

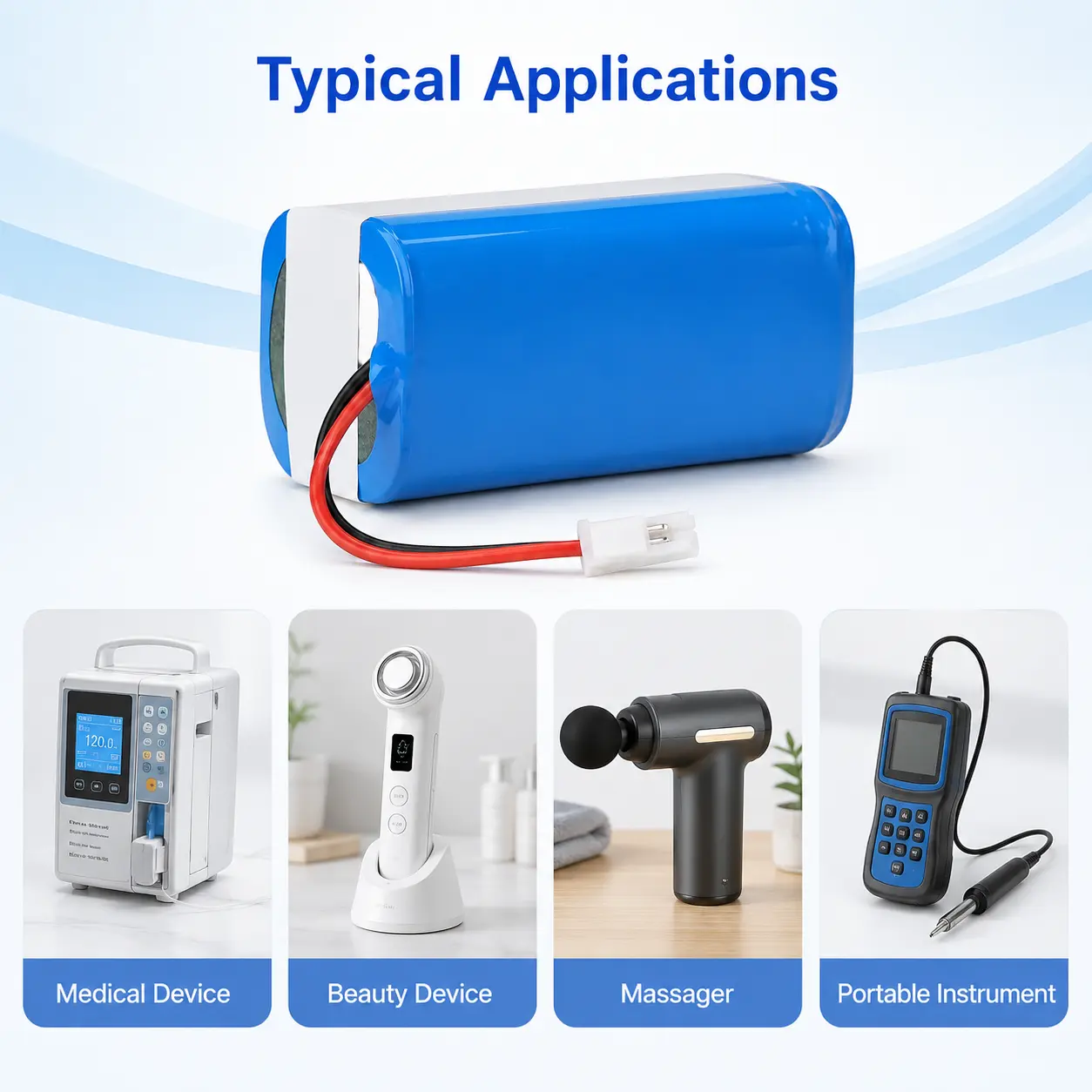

Прилагаемое оформление приложения указывает на медицинское оборудование, косметическое оборудование, массажеры и портативные инструменты. Литиевая батарея портативного прибора по-прежнему выбирается по номерам, а не по этикетке применения. Сначала проверьте нормальный и пиковый ток, доступное пространство, полярность разъема, прокладку кабеля и метод зарядки. Эти группы приложений представляют собой разумные рекомендации по оценке, но не являются безоговорочными заявлениями о совместимости.
Только концептуальная иллюстрация приложения. Это оценочные указания, а не подтвержденная совместимость или проверенные случаи клиентов.
4. Зарядное устройство и матч-отключение
Это комплект 2S, поэтому зарядное устройство должно соответствовать указанному верхнему пределу 8,4 В. В описании продукта указан максимальный зарядный ток 2 А и рекомендуется зарядка 0,5 С. Аккумуляторному блоку NCM 7,4 В также требуется оборудование и зарядное устройство, чтобы обеспечить работу при низком напряжении. Раннее подтверждение этих ограничений — небольшой шаг, который предотвращает многие проблемы на этапе отбора проб.
5. Сохраняйте повторные заказы в одной и той же сборке
Литиевая батарея 18650 2S2P и версия 21700 никогда не должны иметь неполное описание заказа. Мы записываем формат ячейки, расположение, номер детали разъема, полярность, сечение провода, длину провода, выход кабеля, этикетку и упаковку в утвержденной спецификации. Этот документ становится практическим справочником по отбору проб и повторному производству.

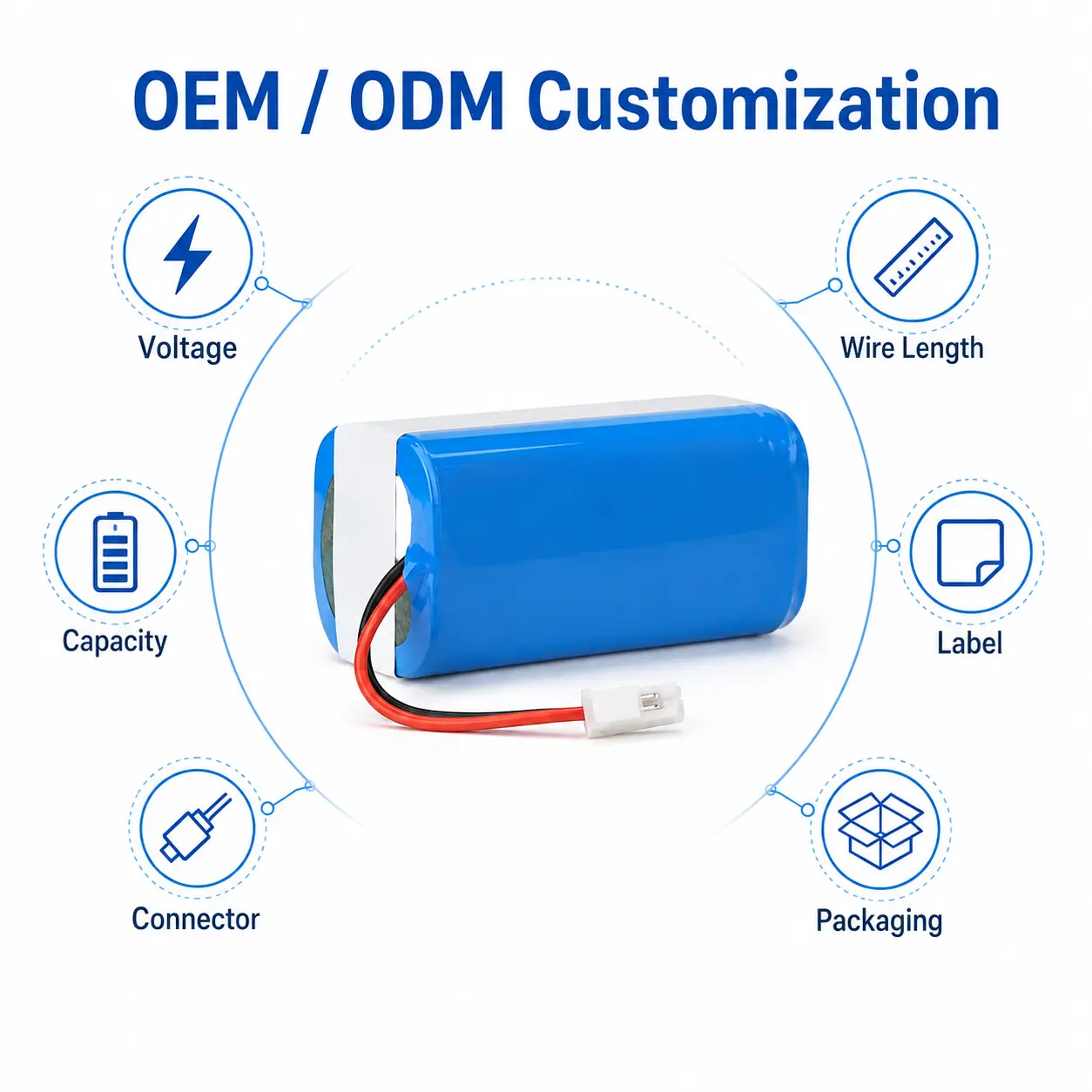

Маркетинговая иллюстрация доступных категорий настройки. Каждое изменение подлежит технической проверке и утвержденной спецификации заказа.
6. Качественный релиз для двух возможных конструкций
В протоколе проверки должна быть указана заказанная конструкция, а не только название продукта. Модель ячейки, компоновка, напряжение, емкость, внутреннее сопротивление, номинал BMS, проводка, разъем, размеры, вес и внешний вид проверяются по утвержденному плану. Компания Xiamen HSS Energy Technology Co., Ltd была основана в 2023 году. Ее основные партнеры имеют более чем десятилетний опыт работы в аккумуляторной промышленности, а многочисленные производственные базы в Китае предоставляют около 12 000 квадратных метров производственных площадей.

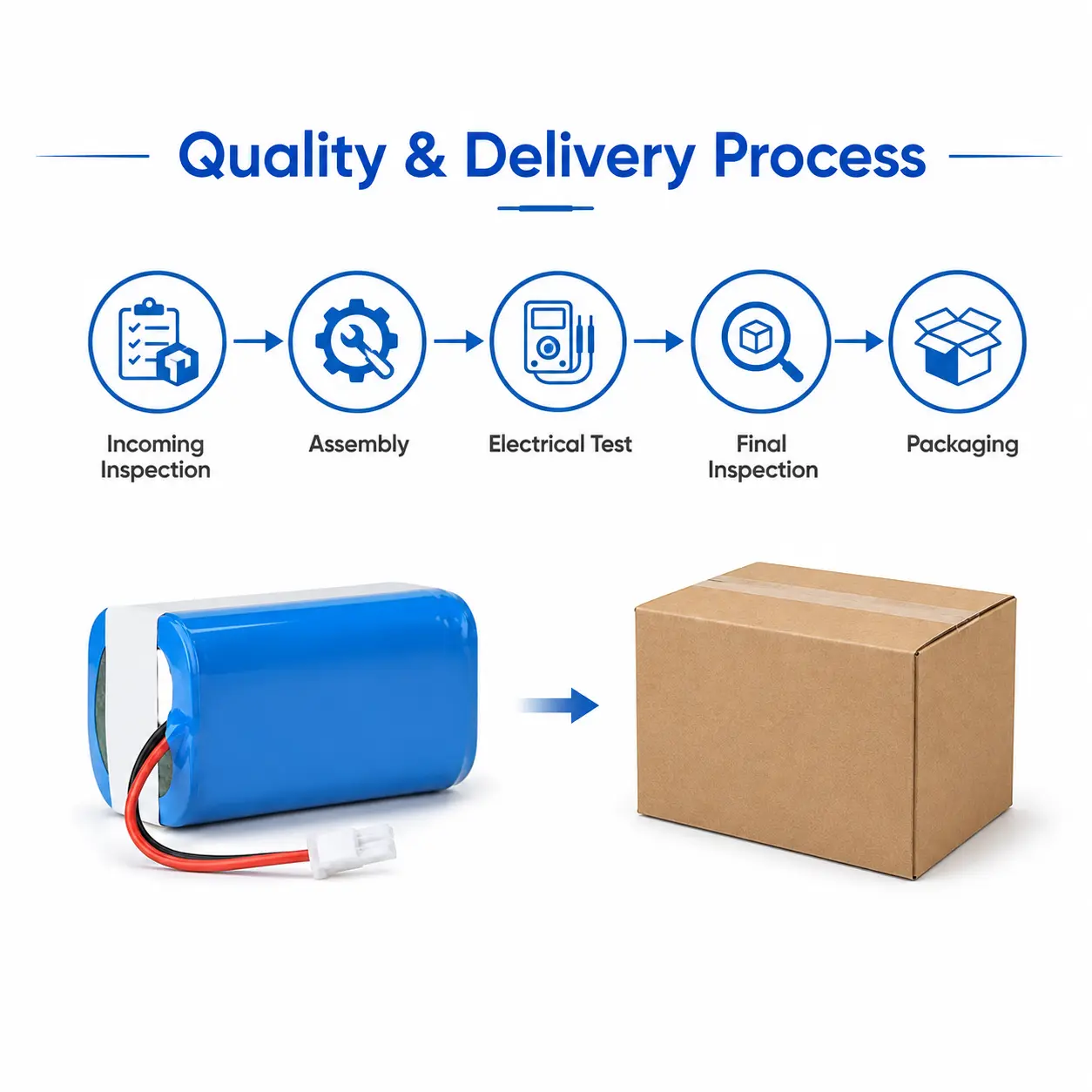

Иллюстрация процесса, а не пакетная запись. Фактические проверенные изделия и упаковка соответствуют утвержденному плану и порядку качества.
Часто задаваемые вопросы
Какие конфигурации ячеек доступны?
Пакет NCM может использовать 18650 ячеек емкостью 2500 мАч в 2S2P или 21700 ячеек емкостью 5000 мАч в 2S1P.
Имеют ли эти два варианта одинаковые размеры?
Нет. Версия 18650 2S2P имеет размеры примерно 38 x 38 x 67 мм и вес 0,20 кг. Версия 21700 2S1P имеет размеры примерно 45 x 22 x 72 мм и вес 0,18 кг.
Как следует оценивать время выполнения?
Используйте обычную потребляемую мощность оборудования, пиковую нагрузку и рабочий цикл. Расчетная номинальная энергия составляет примерно 37 Втч, но фактическое время работы зависит от нагрузки и условий эксплуатации.
Какое зарядное устройство требуется?
Используйте зарядное устройство, подходящее для блока 2S NCM и ограничений, указанных в утвержденной спецификации. Указанный максимальный ток заряда составляет 2 А, рекомендуется зарядка при токе 0,5 С.
Можно ли подобрать разъем под оборудование?
Да. JST и DC5521 указаны как опции, а другой разъем можно оценить после подтверждения стороны сопряжения, полярности, сечения провода и длины провода.
Запросить проектное предложение
Для аккумуляторного блока 7,4 В, 5000 мАч отправьте в HSS Energy информацию о нагрузке оборудования, ожидаемом времени автономной работы, чертеже аккумуляторного отсека, разъеме, зарядном устройстве, пункте назначения и количестве. Мы рассмотрим электрический и механический интерфейс и подготовим спецификацию и коммерческое предложение для конкретного проекта.
