Аккумуляторные платформы LiFePO4 соответствуют напряжению инвертора, бытовой нагрузке, продолжительности резервного питания, протоколу связи и требованиям рынка назначения.

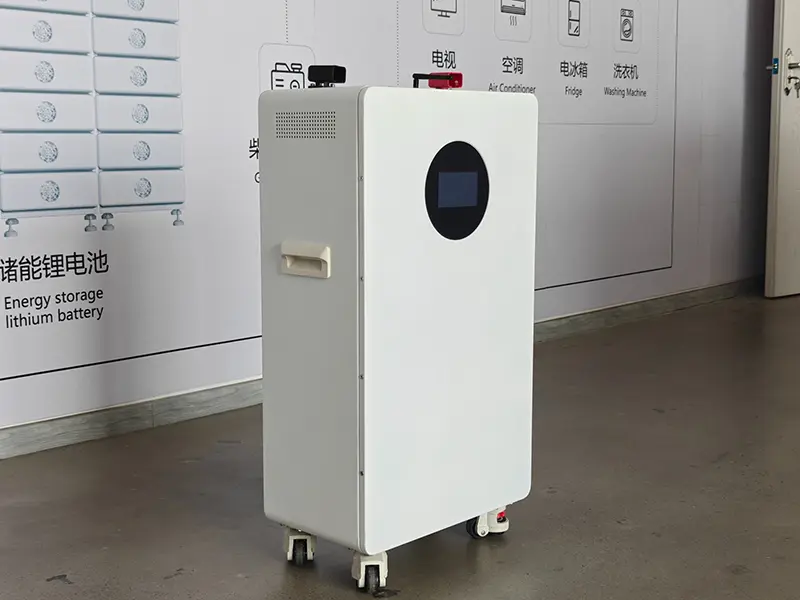

Напольный бытовой аккумулятор LiFePO4.
|
Совместимость со всей электрической системой Емкость аккумулятора — это лишь часть выбора системы. Окончательная конфигурация проверяется на соответствие диапазону постоянного тока инвертора, постоянной и пиковой нагрузке, связи CAN/RS485, условиям установки и требованиям к будущему расширению. |
Выбор бытовой системы хранения данных начинается с выбора точной модели инвертора. Инверторные платформы 48 В / 51,2 В обычно используют низковольтные аккумуляторные батареи, в то время как высоковольтные гибридные инверторы требуют последовательно соединенной высоковольтной аккумуляторной платформы, соответствующей рабочему диапазону постоянного тока инвертора.
|
Система |
Типичный формат |
Метод расширения |
Типичное использование |
|
48 В / 51,2 В НН |
Стена/пол/стойка |
Соответствующие пакеты параллельно |
Домашние солнечные, резервные и автономные жилые системы |
|
Высокое напряжение |
Последовательно соединенные модули |
Добавьте соответствующие модули последовательно. |
Мощные жилые, дачные и более крупные распределенные системы хранения данных. |
|
ШАГ |
ПРОВЕРЯТЬ |
ПРАВИЛО ОТБОРА |
|
1 |
Инверторная платформа |
Вход батареи 48 В/51,2 В -> выберите низковольтную аккумуляторную батарею. Вход высоковольтной батареи -> выберите модульную платформу высокого напряжения, соответствующую окну инвертора постоянного тока. |
|
2 |
Цель хранилища |
Выберите необходимую полезную энергию и продолжительность резервного питания. Начните с платформ класса 10,24 кВтч или 16,08 кВтч, затем расширяйте их с помощью соответствующих низковольтных блоков параллельно или модулей высокого напряжения последовательно, если это поддерживается. |
|
3 |
Нагрузка и общение |
Прежде чем завершить настройку батареи, проверьте непрерывную и пиковую мощность/ток, связь CAN или RS485, точный протокол и прошивку инвертора. |
|
4 |
Рынок назначения |
Подтвердите документы о соответствии целевой страны и конкретной модели, маркировку, транспортную документацию, а также любые местные утверждения или маршруты включения в список, необходимые для проекта. |
Окончательная конфигурация подтверждается с учетом точной модели инвертора, целевого объекта хранения, нагрузки/тока, требований CAN/RS485 и рынка назначения.
Текущая линейка аккумуляторов для жилых помещений включает низковольтные аккумуляторные системы напряжением 51,2 В и модульные высоковольтные платформы. Элементы LiFePO4 класса A могут быть сконфигурированы от EVE, DEJIN, REPT и CORNEX в соответствии с емкостью, текущими требованиями и дизайном проекта.
|
Параметр |
НСТЛВ-10.2К |
51,2 В 314 Ач |
НСТФВ-16К-ХВ |
|
Архитектура |
Низкое напряжение |
Низкое напряжение |
Высоковольтный модульный |
|
Химия |
ЛиФеПО4 |
ЛиФеПО4 |
ЛиФеПО4 |
|
Номинальная энергия |
10,24 кВтч |
16,08 кВтч |
16,08 кВтч на модуль |
|
Полезная энергия / Министерство обороны |
9,22 кВтч / 90% |
14,47 кВтч / 90% |
90% Минобороны |
|
Напряжение |
51,2 В |
51,2 В |
Номинальное напряжение системы 256–716,8 В |
|
Расширение |
Макс. 15 упаковок параллельно |
Макс. 15 упаковок параллельно |
5-14 модулей последовательно |
|
Рекомендуемый ток |
80А |
140А |
160А |
|
Максимальный ток |
120А |
200А |
200А |
|
Цикл жизни |
>=6000 циклов |
>=8000 циклов |
>=8000 циклов |
|
ИП / охлаждение |
IP54 / натуральный |
IP20 / натуральный |
IP20/вентилятор |
|
Коммуникация |
CAN/RS485/RS232 |
CAN/RS485/RS232 |
МОЖЕТ / RS485 |
|
Установка |
Стена/пол |
Напольный |
Стек/железный каркас |
|
Платформа |
1 упаковка |
2 упаковки |
3 упаковки |
Ограничение платформы |
|
НСТЛВ-10.2К |
10,24 кВтч |
20,48 кВтч |
30,72 кВтч |
До 15 упаковок параллельно* |
|
51,2 В 314 Ач |
16,08 кВтч |
32,16 кВтч |
48,24 кВтч |
До 15 упаковок параллельно* |
*Параллельное количество зависит от возможностей аккумуляторной платформы. Конечный полезный размер системы зависит от ограничений инвертора, конфигурации BMS, конструкции защиты и требований проекта.
|
Рейтинг модуля |
51,2 В / 314 Ач / 16,08 кВтч |
|
Конфигурация серии |
5-14 модулей |
|
Номинальное напряжение системы |
256-716,8В |
|
Номинальная энергия системы |
80,38-225,08кВтч |
|
Полезная энергия при 90% DoD |
72,34-202,57кВтч |
|
Рабочая температура |
от -10°С до 55°С |
|
Коммуникация |
МОЖЕТ / RS485 |
*Диапазоны напряжения и энергии системы высокого напряжения являются примерами конфигурации. Окончательное количество серий зависит от точного окна постоянного тока инвертора, конструкции BMS и утвержденных спецификаций проекта.
Точное количество модулей выбирается исходя из окна высоковольтного постоянного тока инвертора и необходимой емкости накопителя.
|
Уведомление о параметрах и спецификациях Технические характеристики являются справочными значениями и могут меняться в зависимости от выбора ячейки, версии BMS/прошивки, корпуса, протокола инвертора, оптимизации производства или конфигурации проекта. Окончательное напряжение, мощность, пределы тока, размеры, вес, класс IP, связь, условия жизненного цикла, объем сертификации и условия гарантии зависят от спецификации конкретной модели и подписанного PI, технического соглашения или контракта для каждого заказа. Подписанные документы заказа имеют преимущественную силу над содержанием сайта. Неконтрактные спецификации могут быть обновлены без предварительного уведомления. |
Низковольтные и высоковольтные аккумуляторные платформы HSS Energy можно сконфигурировать для основных гибридных и инверторных платформ с накоплением энергии. Перед окончательной настройкой совместимость подтверждается точной моделью инвертора, диапазоном напряжения батареи и протоколом связи CAN/RS485.
|
Бренд |
Пример совместимых серий/платформ |
|
|
Дэй |
SUN-7/7,6/8/10/12K-SG06LP1-EU-CM3 |
|
|
Солис |
S6-EH3P(60-75)K10-LV-YD-H |
|
|
Гроватт |
ОПЭ 12000 ES |
|
|
ХорошоМы |
Дополнительные поддерживаемые модели — подтвердите точную модель |
|
|
Прежде |
Дополнительные поддерживаемые модели — подтвердите точную модель |
|
|
Мегарево |
Дополнительные поддерживаемые модели — подтвердите точную модель |
|
|
Почему важно точное подтверждение модели Совместимое торговое название не означает, что каждая модель инвертора использует один и тот же диапазон напряжения, протокол или ограничение тока. Выбор точной модели перед отправкой сокращает количество изменений при вводе в эксплуатацию и устранение неполадок связи. |
||
Отобранные ссылки на проекты демонстрируют как низковольтные параллельные системы, так и высоковольтные модульные конфигурации на разных рынках.
|
Рынок |
Емкость системы |
Архитектура |
Инвертор |
|
|
Германия |
64,3 кВтч |
Высокое напряжение |
Дэй |
|
|
Маврикий |
32,15 кВтч |
Низкое напряжение |
Солис |
|
|
Малайзия |
144,69 кВтч |
Высокое напряжение |
Дэй |
|

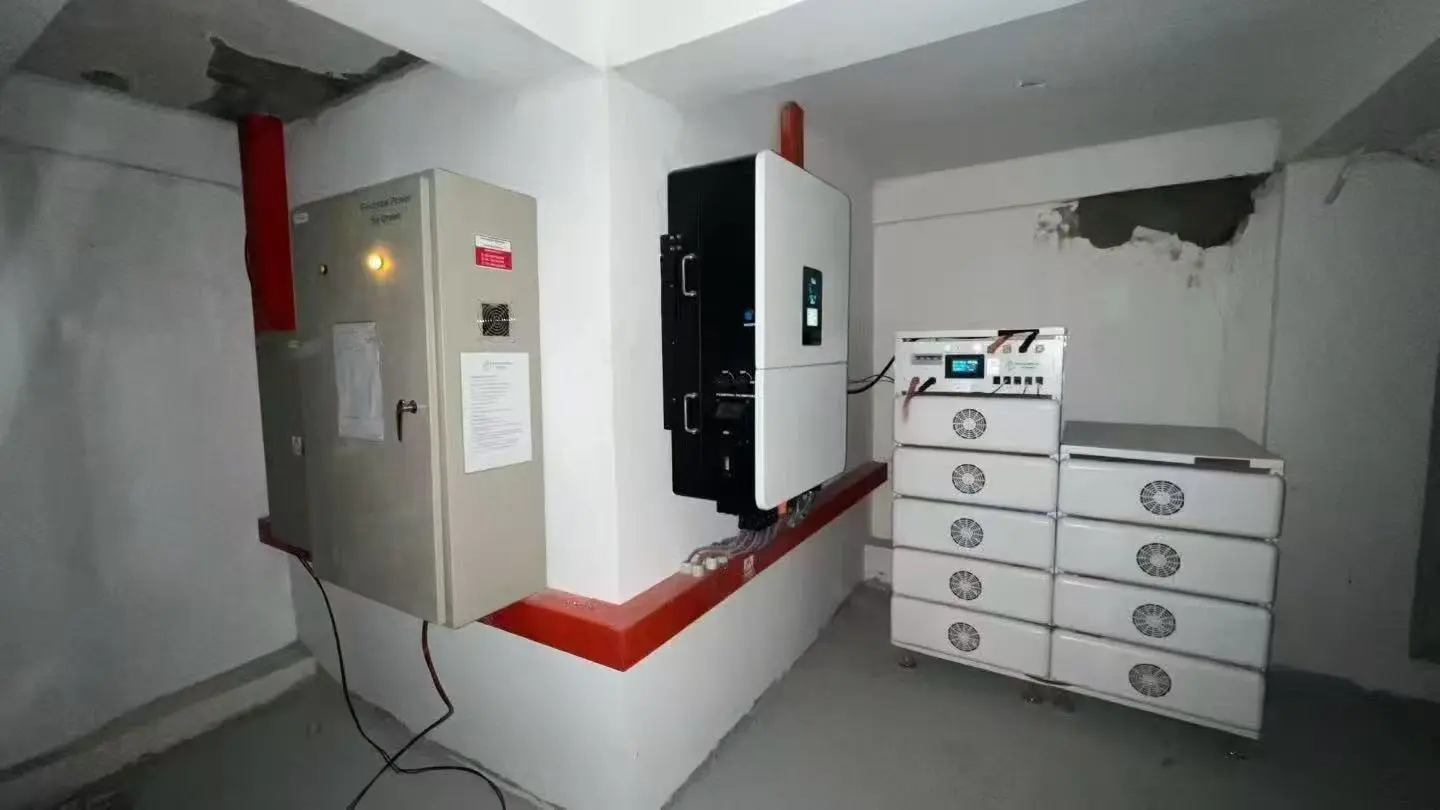

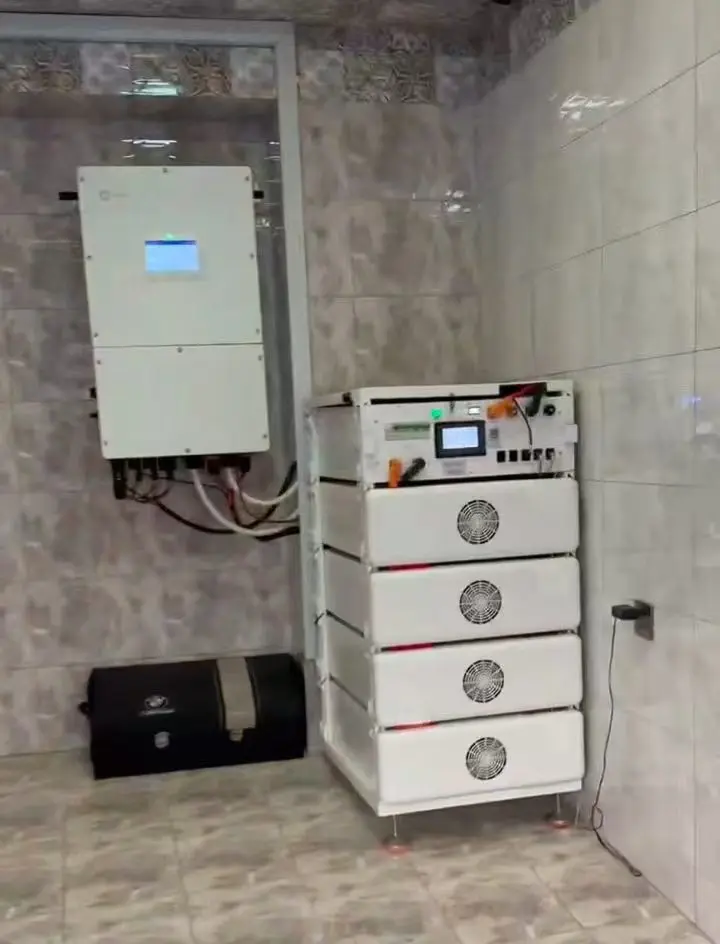

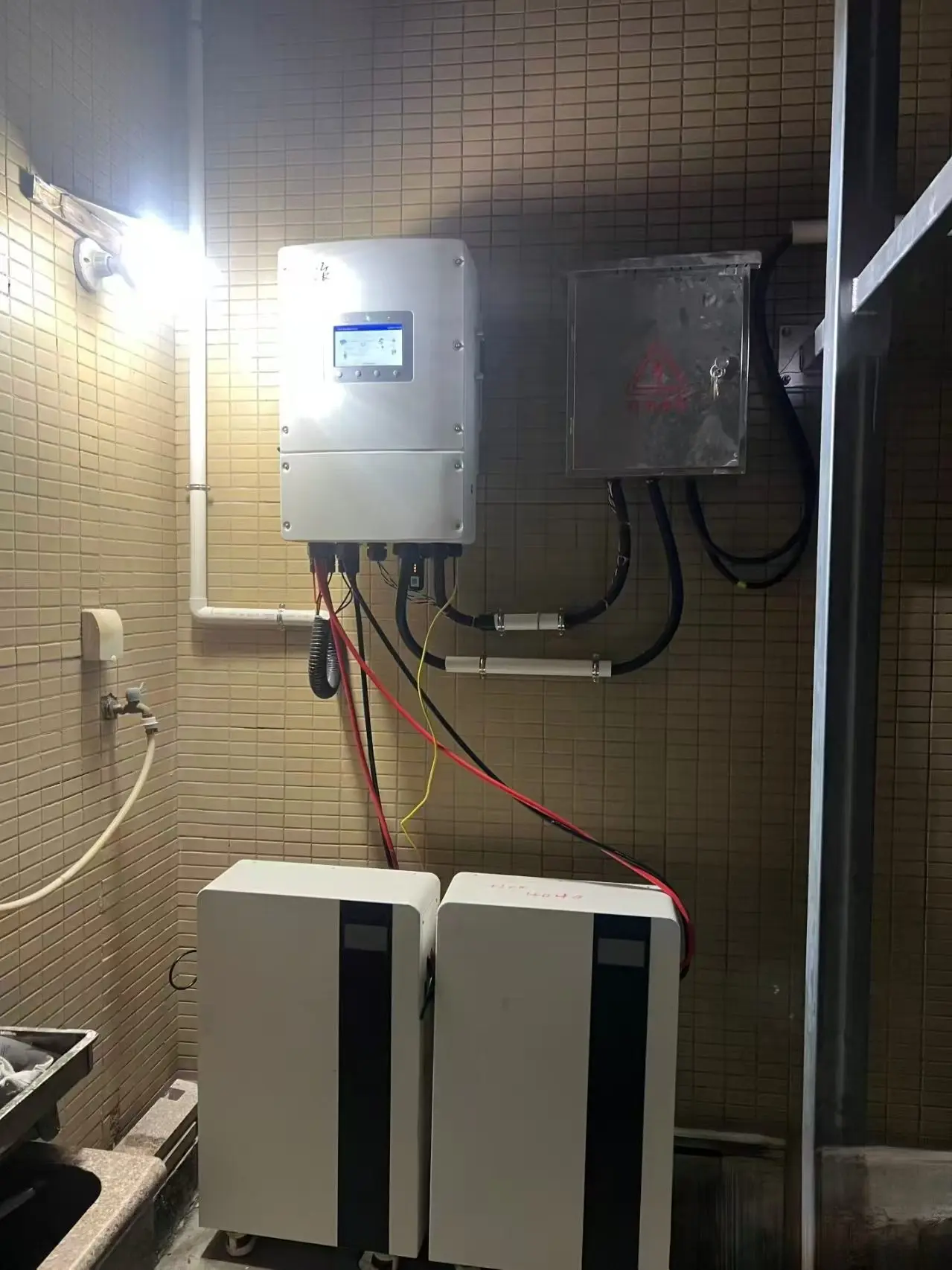

Отобранные фотографии установки на местах предоставлены для проектов жилых и распределенных хранилищ HSS Energy.
Бытовая аккумуляторная батарея должна быть электрически и цифрово согласована с инвертором. Конфигурация BMS, пределы тока заряда/разряда и поведение связи проверяются вместе с архитектурой батареи.
|
Инженерная проверка |
Требование проекта |
|
Электрическое окно |
Номинальное напряжение, напряжение заряда, напряжение отключения и входной диапазон инвертора |
|
Мощность |
Непрерывный и пиковый ток заряда/разряда |
|
Коммуникация |
Протокол CAN или RS485, отчеты SOC, сигналы тревоги и состояние защиты |
|
Тепловой расчет |
Естественное или вентиляторное охлаждение в зависимости от аккумуляторной платформы. |
|
Механическая интеграция |
Установка на стене, полу, стойке, штабеле или железной раме |
|
Расширение |
Параллельная или последовательная архитектура, соответствующая конструкции инвертора и BMS. |

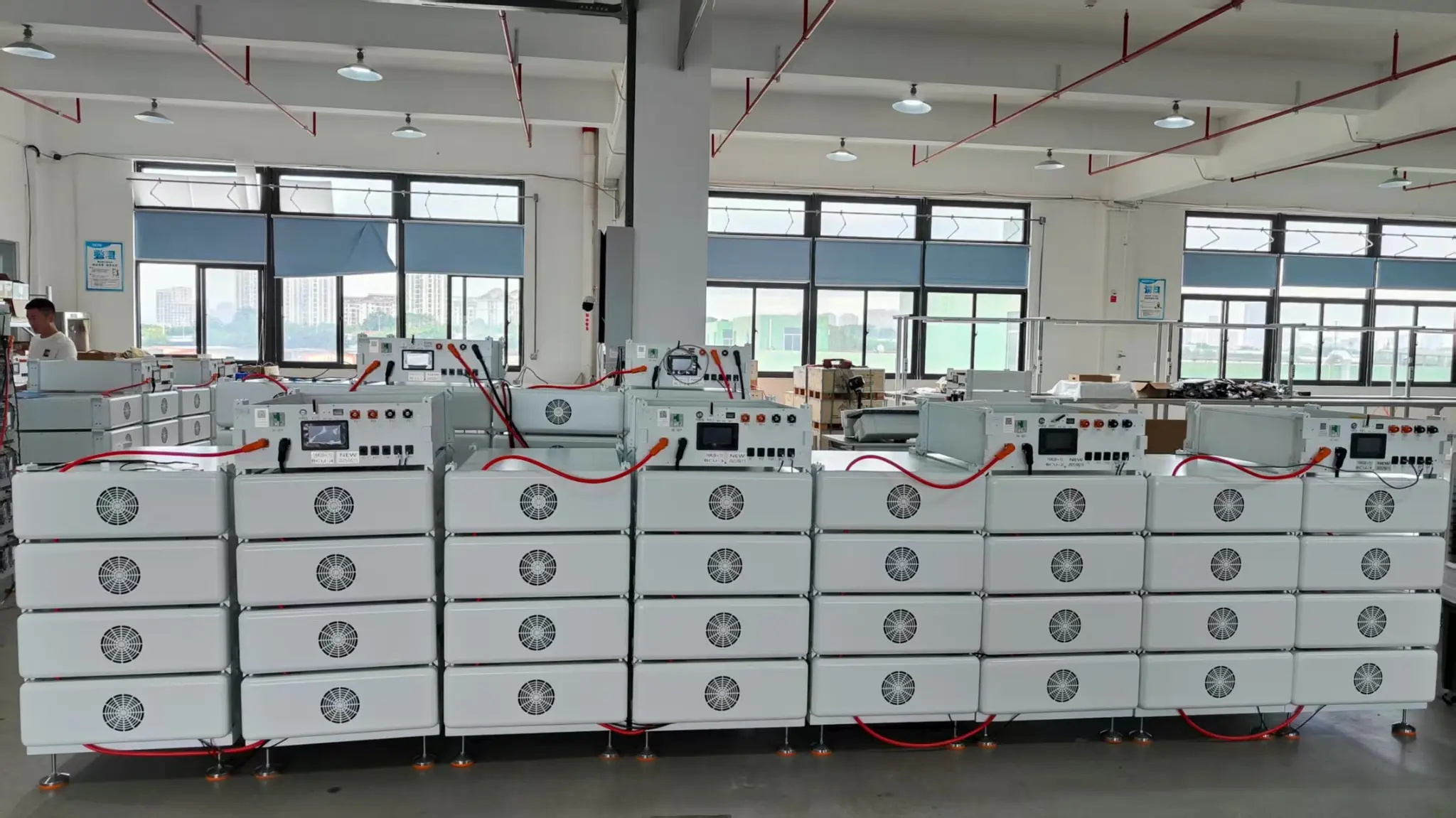

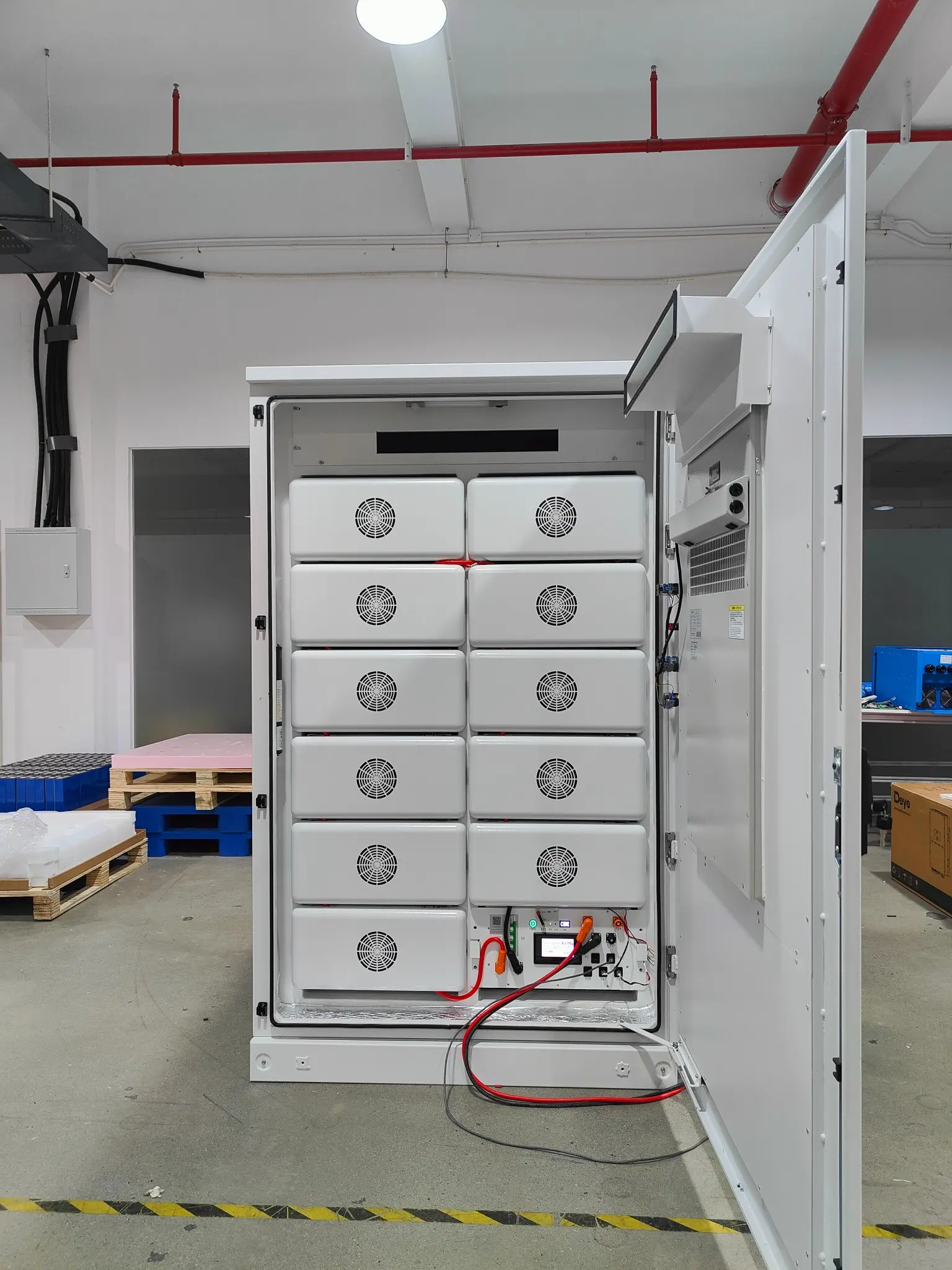

Интеграция модульной аккумуляторной системы и внутренняя электрическая сборка.
Батарейные модули проходят сборку и электрическую проверку перед системной интеграцией.
· Проверка целостности ячеек и модулей
· Проверка напряжения, полярности и изоляции аккумуляторной батареи
· Проверка функции зарядки и разрядки
· Защита BMS и проверка ограничения тока
· Проверка связи CAN/RS485, где это необходимо.
· Окончательная проверка проводки, разъемов и работоспособности системы
Для некоторых аккумуляторных батарей доступна документация по конкретной модели. Объем сертификата и отчета всегда следует сверять с конкретной моделью перед публикацией или отправкой.
|
|
|
|
|
|

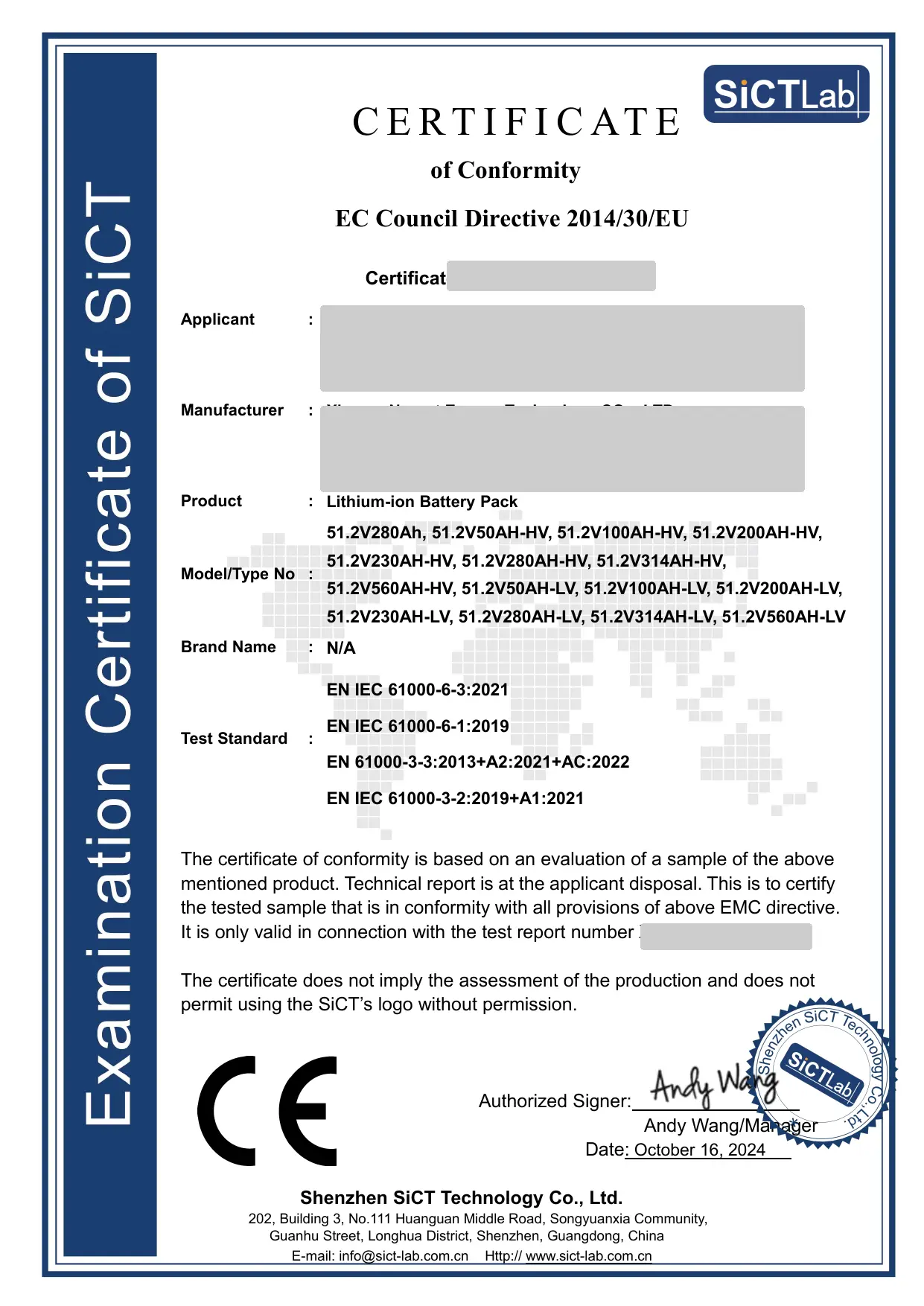

CE/ЭМС |
РоХС |

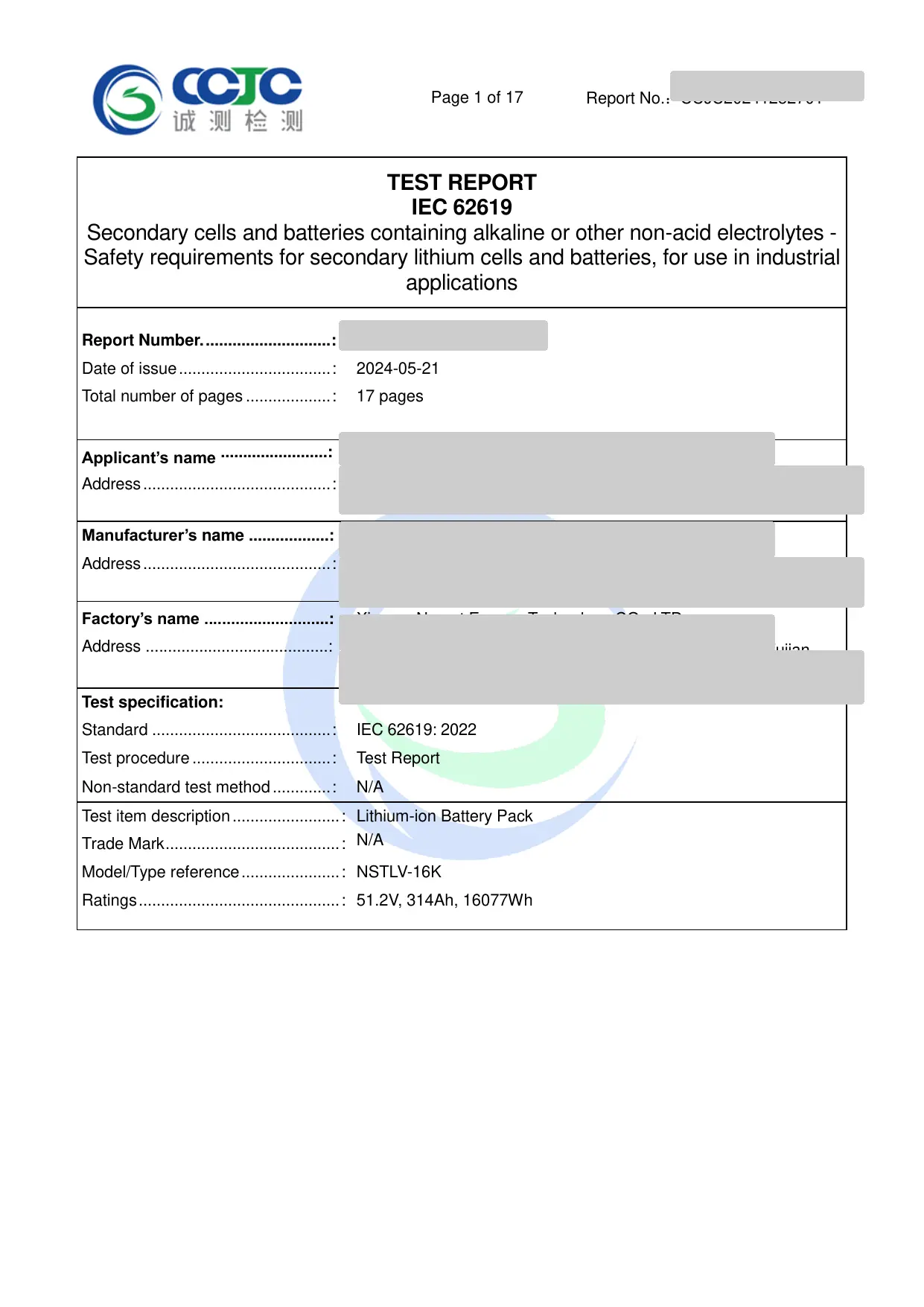

МЭК 62619 |

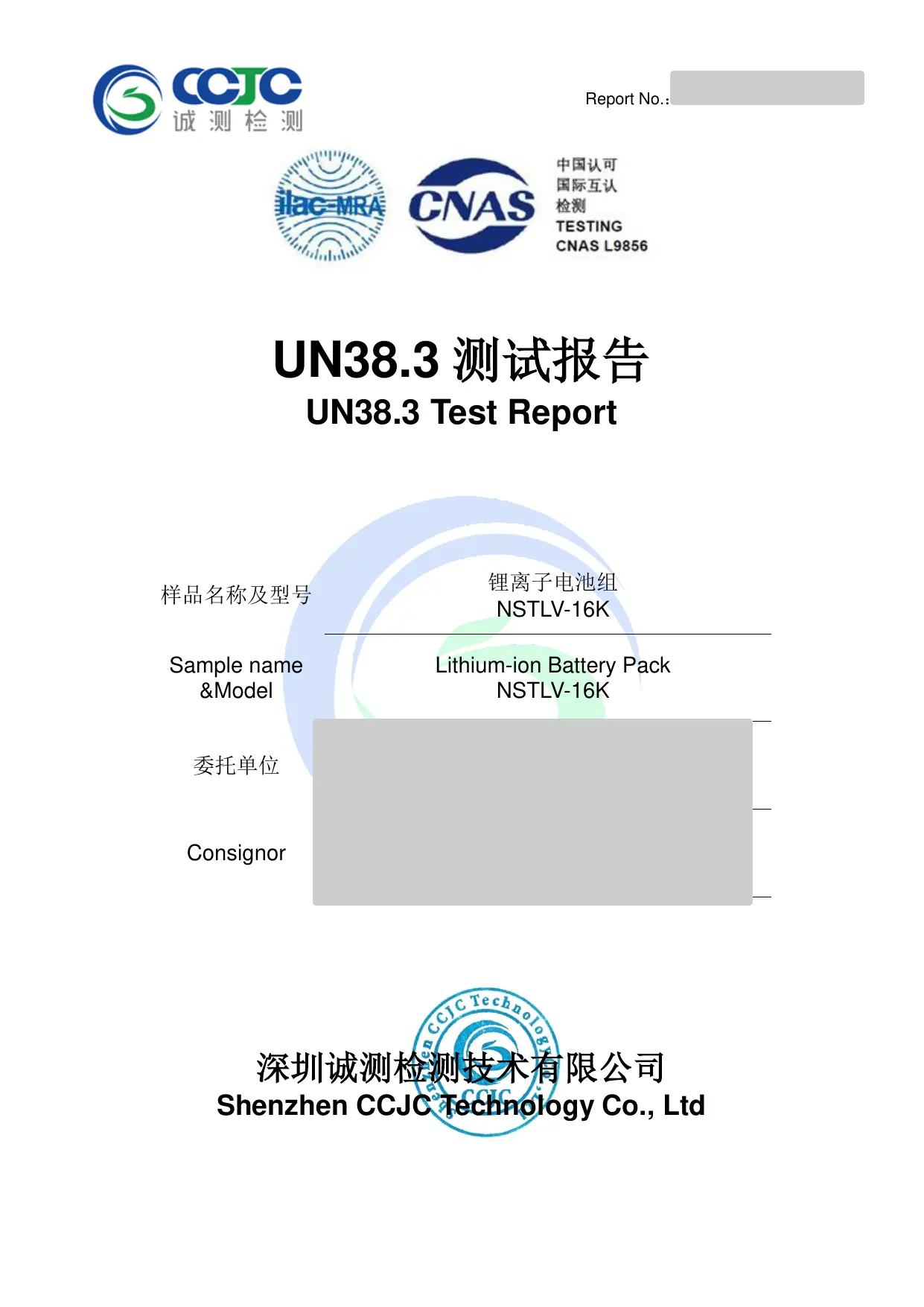

ООН38.3 |
Документация MSDS также доступна для протестированной эталонной модели NSTLV-16K. Копии для конкретной модели могут быть предоставлены по запросу.
|
СТАНДАРТНАЯ ГАРАНТИЯ 5 лет |
РАСШИРЕННАЯ ГАРАНТИЯ Доступны дополнительные 5 лет |
Объем гарантии и условия продления подтверждаются для выбранной модели аккумулятора и условий проекта.
|
ЕВРОПА Действующие документы CE/EMC и RoHS применимы только к моделям, указанным в соответствующих отчетах. Регламент ЕС 2023/1542 добавляет обязательства, касающиеся аккумуляторов, помимо EMC/RoHS. Для промышленных батарей мощностью более 2 кВтч требуется паспорт батареи с 18 февраля 2027 года. Перед выводом на рынок подтвердите точную модель, техническую документацию и обязательства экономического оператора. |
АВСТРАЛИЯ IEC 62619 и UN38.3 предоставляют подтверждающие технические доказательства, но доступ к австралийскому рынку и внесение в список Совета по чистой энергии являются отдельными требованиями. В течение 2026 года ЦИК переходит на SA TS 5398; с 1 января 2027 г. заявки на новые утвержденные списки батарей принимаются только в соответствии с SA TS 5398. |
СРЕДНИЙ ВОСТОК Требования различаются в зависимости от страны. Проекты Саудовской Аравии должны проверить Технический регламент SASO для электрических батарей и применимый маршрут соответствия SABRE. В ОАЭ для продукции, подпадающей под действие технических регламентов, может потребоваться Сертификат соответствия ОАЭ через MoIAT; отчеты об испытаниях аккредитованных лабораторий являются частью пакета заявок. |
Нормативное примечание: требования со временем меняются. Прежде чем публиковать заявления о соответствии требованиям конкретного рынка, проверьте текущую область применения модели, маршрут местного листинга, маркировку, обязательства импортера и транспортную документацию.
Практическое предложение по установке батареи обычно может быть подготовлено при наличии следующей информации о проекте:
1. Целевая страна/рынок
2. Марка и точная модель инвертора.
3. Требуемая емкость хранилища или целевое время резервного копирования.
4. Максимальная продолжительная и пиковая нагрузка
5. Низковольтная или высоковольтная архитектура.
6. Внутренняя/наружная установка и доступное пространство.
7. Требования к протоколу связи
8. Необходимые документы о соответствии и ориентировочный объем заказа.
|
Запрос проекта Отправьте модель инвертора, целевую емкость аккумулятора, максимальную нагрузку, способ установки и рынок назначения. Затем HSS Energy может оценить напряжение батареи, конфигурацию модуля, связь BMS и пакет документации для проекта. |
HSS Energy поставляет низковольтные и высоковольтные аккумуляторные платформы LiFePO4 для индивидуального потребления солнечной энергии в жилых домах, резервного питания и автономных приложений, с проектной конфигурацией для связи с инвертором, расширения мощности и формата установки.
