Аккумуляторная батарея емкостью 100 кВтч

Для интеграторов, сравнивающих поставщиков аккумуляторной батареи мощностью 100 кВтч, завод HSS Energy предлагает выбор модулей, варианты установки в стойку или уличный шкаф, маркировку и настройку связи в рамках проекта. Название описывает класс рыночной мощности, а не точную энергетическую ценность для каждого соглашения. Для модели с шестью модулями в системной таблице каталога указана номинальная энергия 96,46 кВтч, тогда как для шести модулей мощностью 16,08 кВтч расчетная мощность составляет примерно 96,48 кВтч. В той же таблице указана полезная энергия 86,81 кВтч при 90% DOD. Поскольку два значения номинальной энергии различаются на 0,02 кВтч, утвержденная спецификация, схема системы и запись о соответствии оборудования имеют приоритет при заказе на поставку.

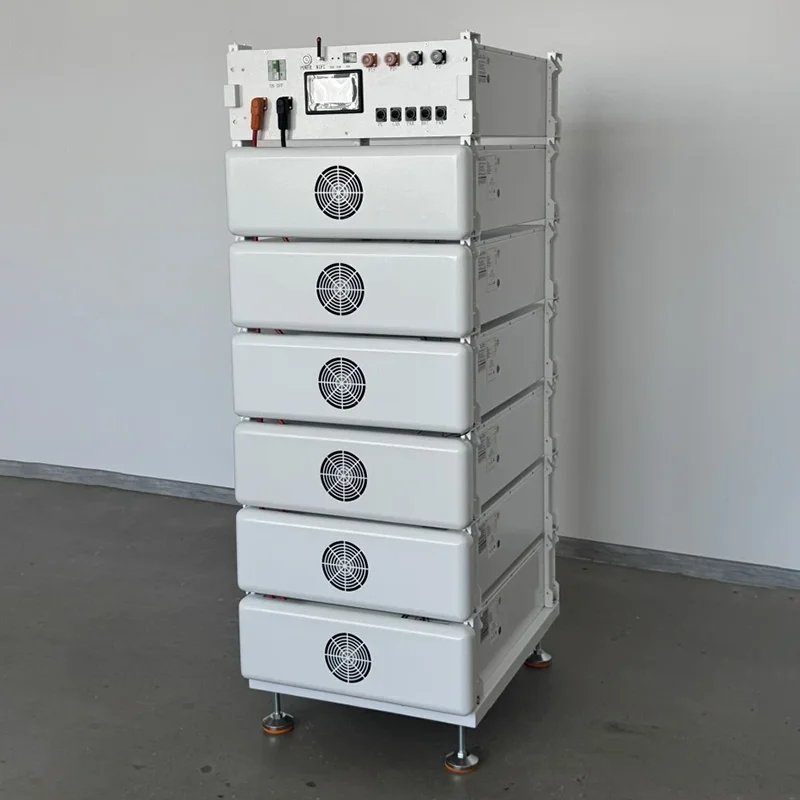

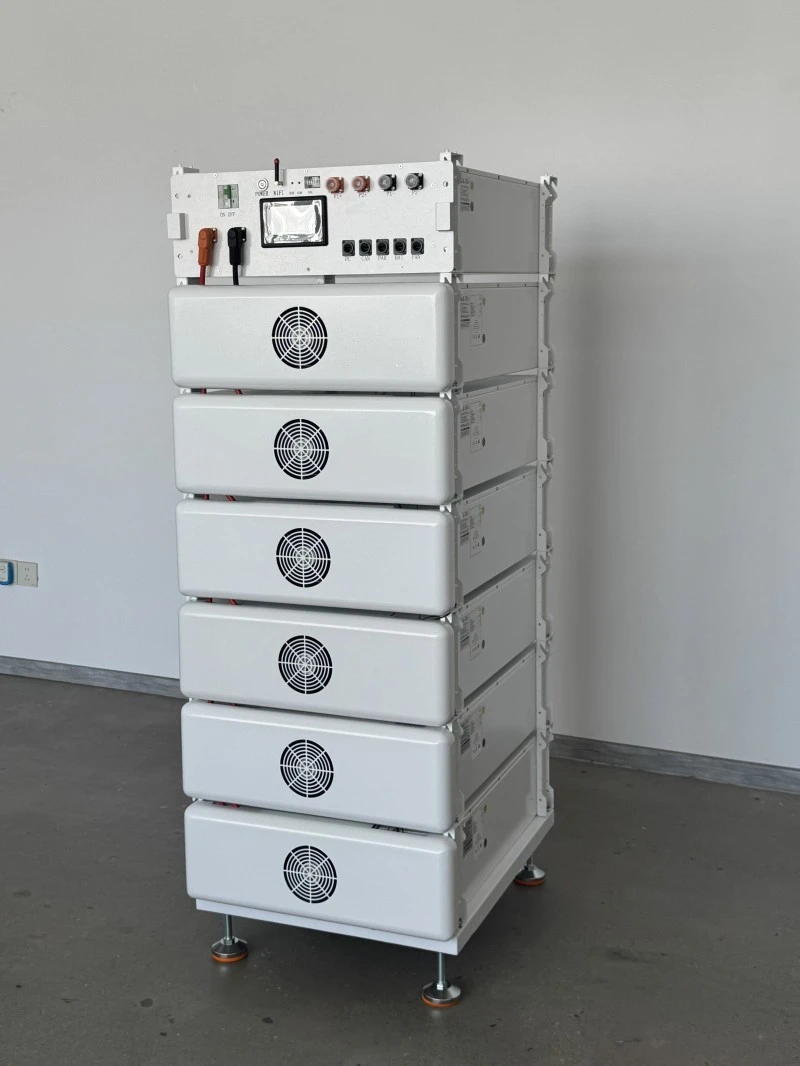

Шесть высоковольтных стоечных модулей мощностью 16,08 кВтч, соединенных последовательно.

Справочные технические характеристики

1. Архитектура мощности и выбор модуля

В аккумуляторной системе высокого напряжения мощностью 100 кВт ч могут использоваться модули разных классов энергии: десять блоков мощностью примерно по 10 кВтч, шесть блоков мощностью 16 кВтч или четыре блока мощностью 24 кВтч. На этой странице представлены шесть модулей мощностью 16,08 кВтч. Изменение компоновки также меняет напряжение системы, размеры стойки, вес, транспортировку и соответствие оборудования, поэтому количество модулей не может быть заменено только за счет энергии. Во время проверки конфигурации HSS Energy записывает количество модулей, последовательное напряжение и электрические интерфейсы для аккумуляторной батареи мощностью 100 кВтч в техническом приложении к заказу.

2. Топология высокого напряжения и согласование PCS

Выбор высоковольтной батареи начинается с окна напряжения постоянного тока PCS или инвертора. Опорный источник с шестью модулями имеет номинал 307,2 В и рабочий диапазон 278,4–345,6 В. CAN или RS485 идентифицируют доступный интерфейс; это не доказывает совместимость протокола. Перед производством предоставьте марку, модель, версию протокола и определение контактов оборудования для технической проверки.

3. Внутренняя стойка или уличный шкаф.

В качестве коммерческого аккумулятора система может поддерживать коммерческое управление пиками, самопотребление солнечной энергии и выборочные резервные нагрузки, а также может подойти для домов с высоким потреблением энергии или небольших проектов. В каталоге указан IP20 для размещения в стойке внутри помещения. При размещении на открытом воздухе можно использовать дополнительный шкаф со степенью защиты IP55, но номинал корпуса не заменяет проверку температуры окружающей среды, воздушного потока, фундамента, расстояния для обслуживания и местных требований к электрооборудованию.

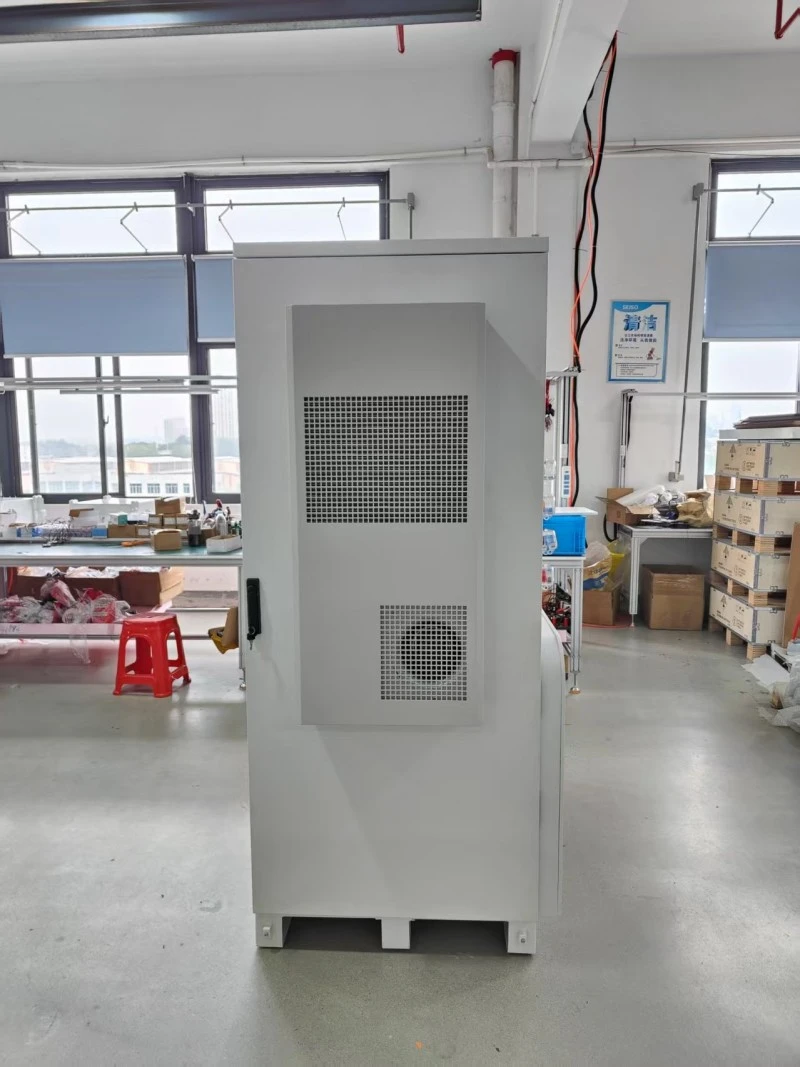

Открытый защитный шкаф; внутренние модули, воздушный поток и интерфейсы подтверждаются для каждого заказа

4. Модульная конструкция и доступ к услугам

В аккумуляторе LiFePO4, монтируемом в стойку используются независимые модули с основным блоком управления, что делает заводской осмотр, разделение поставки и доступ к обслуживанию более практичными. Один модуль класса 16 кВтч весит примерно 118 кг, тогда как каталожный номер системы из шести модулей составляет около 782 кг. Поэтому загрузка стеллажей, маршруты доступа и механизмы подъема или вилочного погрузчика должны обсуждаться на этапе предложения. Подробные процедуры установки, подключения и ввода в эксплуатацию приведены в руководстве по эксплуатации.

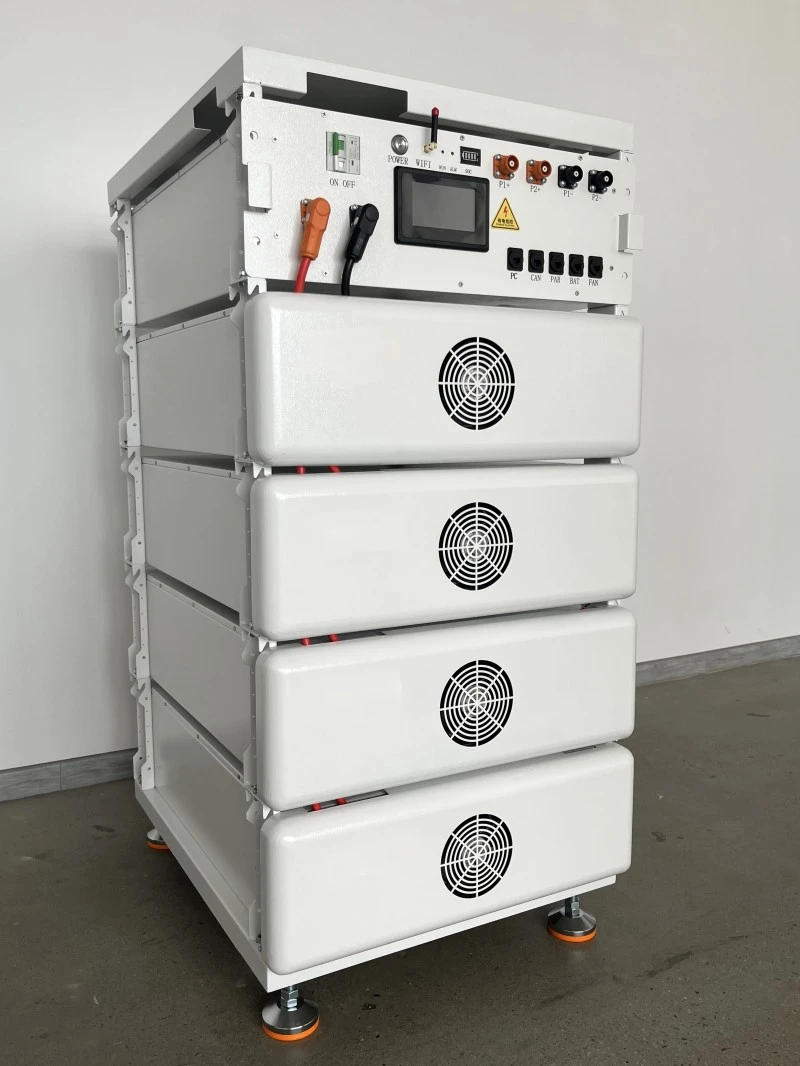

Крупным планом вид на блок модулей и основной блок управления; сфотографированная стопка представляет собой образец конструкции, а не схему шестимодульной системы.

5. BMS, вентиляторное охлаждение и эксплуатационные ограничения.

Система литиевых батарей высокого напряжения использует управление батареями для мониторинга состояния модуля и обмена данными с оборудованием верхнего уровня через CAN или RS485. В каталоге указан рекомендуемый ток заряда/разряда 160 А и максимальный ток 200 А, при этом отмечается, что на допустимый ток влияют температура и SOC. Вентиляционное охлаждение, рабочий диапазон от -10°C до 55°C, пределы влажности и высоты над уровнем моря следует рассматривать вместе, а не рассматривать какой-либо отдельный максимум как непрерывную работоспособность при любых условиях.

6. Утверждение производства, OEM/ODM и область сертификации.

HSS Energy может подтвердить этикетки модулей, стойки, уличные шкафы, настройки дисплея, конфигурацию связи и упаковку для определенного проекта. Перед серийным производством должны быть утверждены чертежи, спецификация, протокол и образец, при этом сборка, проверка соединений, настройки BMS и записи испытаний на старение сохраняются для каждой партии. Поставляемый сертификат ЭМС CE имеет номер XK2410013017C, а в комплект поставки входит напряжение 51,2 В, 314 Ач-ВН. Остается ли настроенная версия в этом объеме, необходимо проверить на соответствие окончательной поставленной конфигурации.

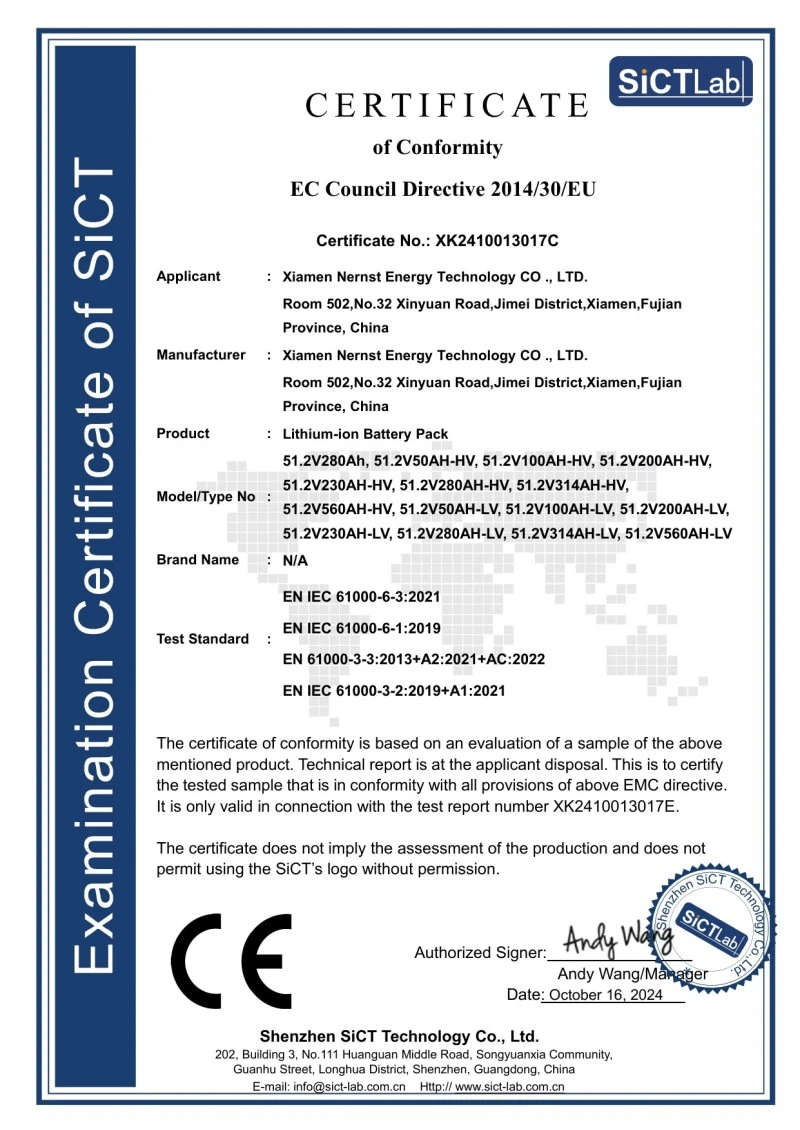

Страница сертификата CE EMC; сертификат № ХК2410013017С

7. Упаковка, доставка и реализация проекта.

Проект литий-ионной батареи мощностью 100 кВтч предполагает использование тяжелого высоковольтного оборудования, поэтому для модулей, блока управления, стойки и шкафа могут потребоваться отдельные средства защиты, фиксации, маркировки опасных грузов и планы разгрузки. Для подготовки к отправке укажите пункт назначения, способ транспортировки, условия разгрузки, необходимые документы и необходимость комплектного шкафа. Детали деревянного ящика или поддона, маркировка UN3480 и транспортные документы должны быть подтверждены для фактического модуля и маршрута, а не скопированы с фотографии на дисплее.

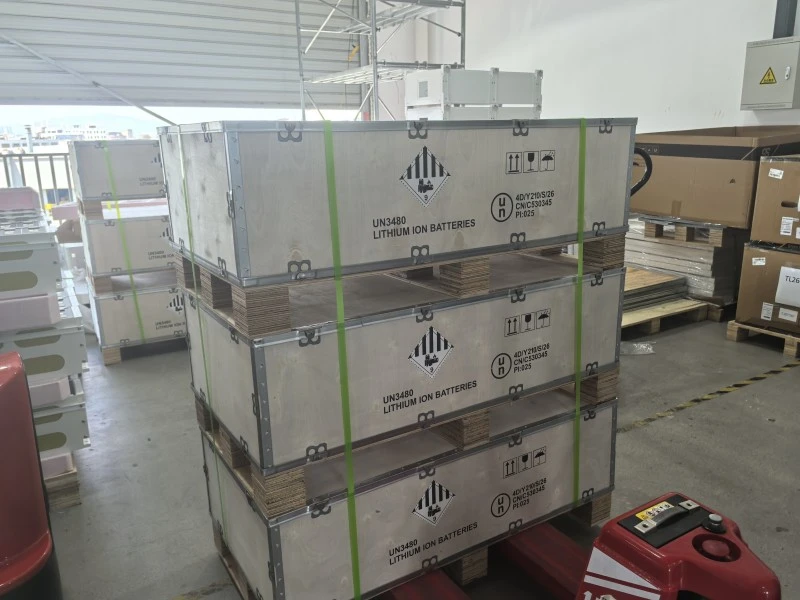

Деревянная упаковка для высоковольтных аккумуляторных модулей с маркировкой UN3480

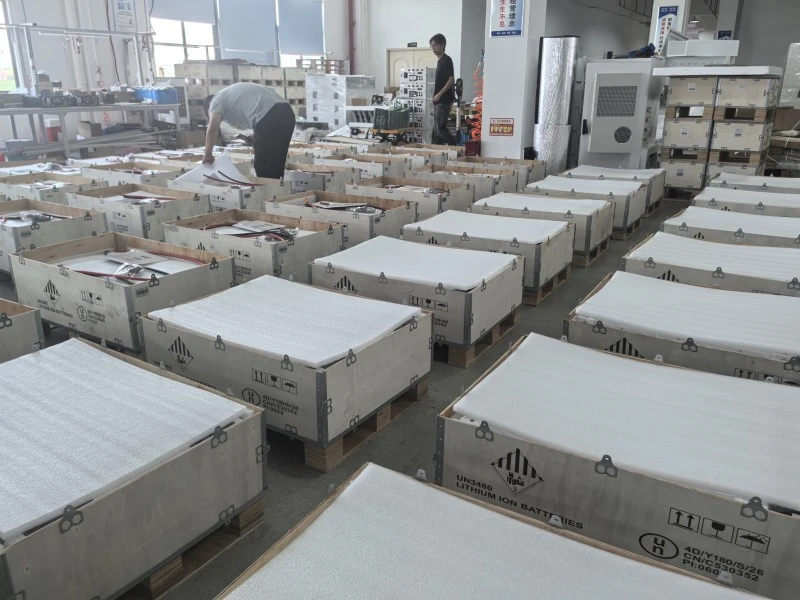

Упаковка партии в цехе; защитные материалы, чехлы и партии поставки соответствуют заказу

Часто задаваемые вопросы

1. Почему продукт называется 100 кВтч, хотя шесть модулей класса 16 кВтч не имеют 100 кВтч?

Рисунок представляет собой общее описание класса мощности. Каждый эталонный модуль имеет мощность 16,08 кВтч, поэтому шесть из них рассчитаны примерно на 96,48 кВтч; в системной таблице каталога указано 96,46 кВтч. В предложении и контракте должна быть указана фактическая номинальная энергия.

2. Можно ли напрямую заменить десять модулей класса 10 кВтч, шесть модулей класса 16 кВтч и четыре модуля класса 24 кВтч?

Нет. Напряжение системы, рабочий диапазон, размеры, вес, стойка, главный контроллер и совместимость оборудования могут измениться. Требуется новый анализ конфигурации системы.

3. Можно ли установить систему на открытом воздухе?

Доступен дополнительный наружный шкаф IP55. Класс защиты — это только одна часть проекта объекта; температура, охлаждение, фундамент, кабельный ввод, место для обслуживания и местные требования все еще требуют подтверждения.

4. Означает ли порт CAN или RS485, что аккумулятор можно подключить к любому компьютеру или инвертору?

Нет. Соответствующий разъем не гарантирует совпадение протоколов, адресации или определений данных. Перед заказом укажите модель оборудования, версию протокола и определение контакта.

5. Распространяется ли сертификат CE на все модификации OEM?

Не обязательно. В поставляемый объем сертификата входит напряжение 51,2 В, 314 Ач-ВН, однако изменения в корпусе, конструкции, электричестве и другие изменения необходимо сверить с окончательной конфигурацией и объемом сертификата.

Контрольный список котировок:При оценке аккумуляторной батареи мощностью 100 кВтч укажите целевую энергию, предпочтительное расположение модулей, модель PCS или инвертора, основные нагрузки, условия установки, требования к внутренней стойке или шкафу IP55, протокол, количество, место назначения, необходимые сертификационные документы и цель доставки. HSS Energy рассмотрит эти моменты перед выпуском конфигурации и коммерческого предложения.
