Аккумуляторная батарея емкостью 215 кВтч

HSS Energy готовит китайскую аккумуляторную батарею мощностью 215 кВтч для интеграторов систем хранения энергии, монтажников, дистрибьюторов и инженерно-технических покупателей, которым нужен высоковольтный аккумуляторный блок с четкими техническими границами. Это не просто пятнадцать модулей, помещенных в шкаф: последовательное напряжение, логика главного BMS, защита постоянным током, связь, кабельная разводка, тепловое проектирование и согласование PCS или инвертора должны рассматриваться как одна система. Покупатели могут отправить однолинейную схему, модель оборудования и профиль нагрузки, чтобы получить обзор конфигурации и официальное предложение.

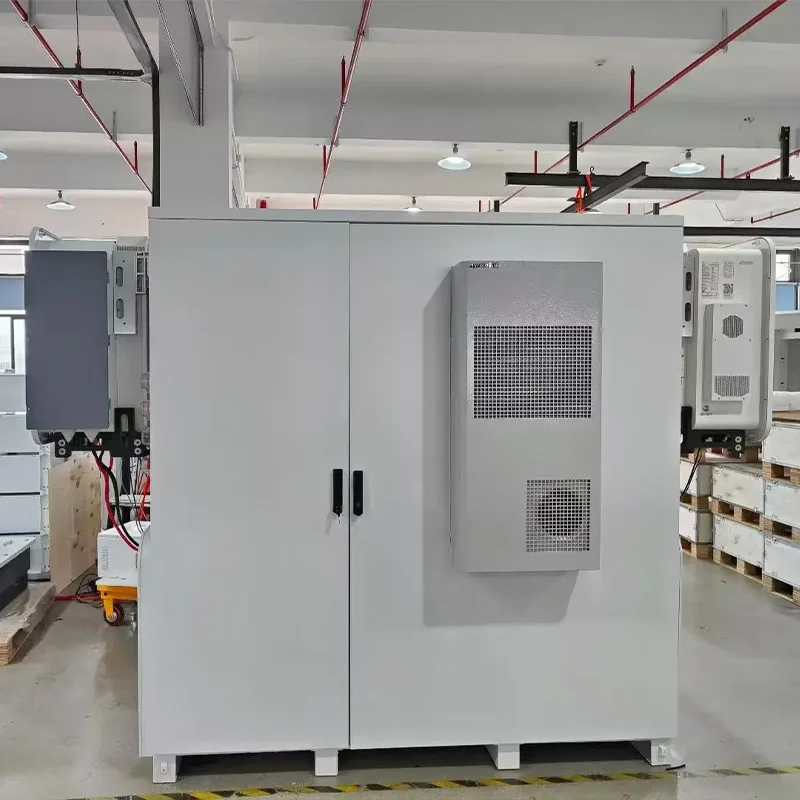

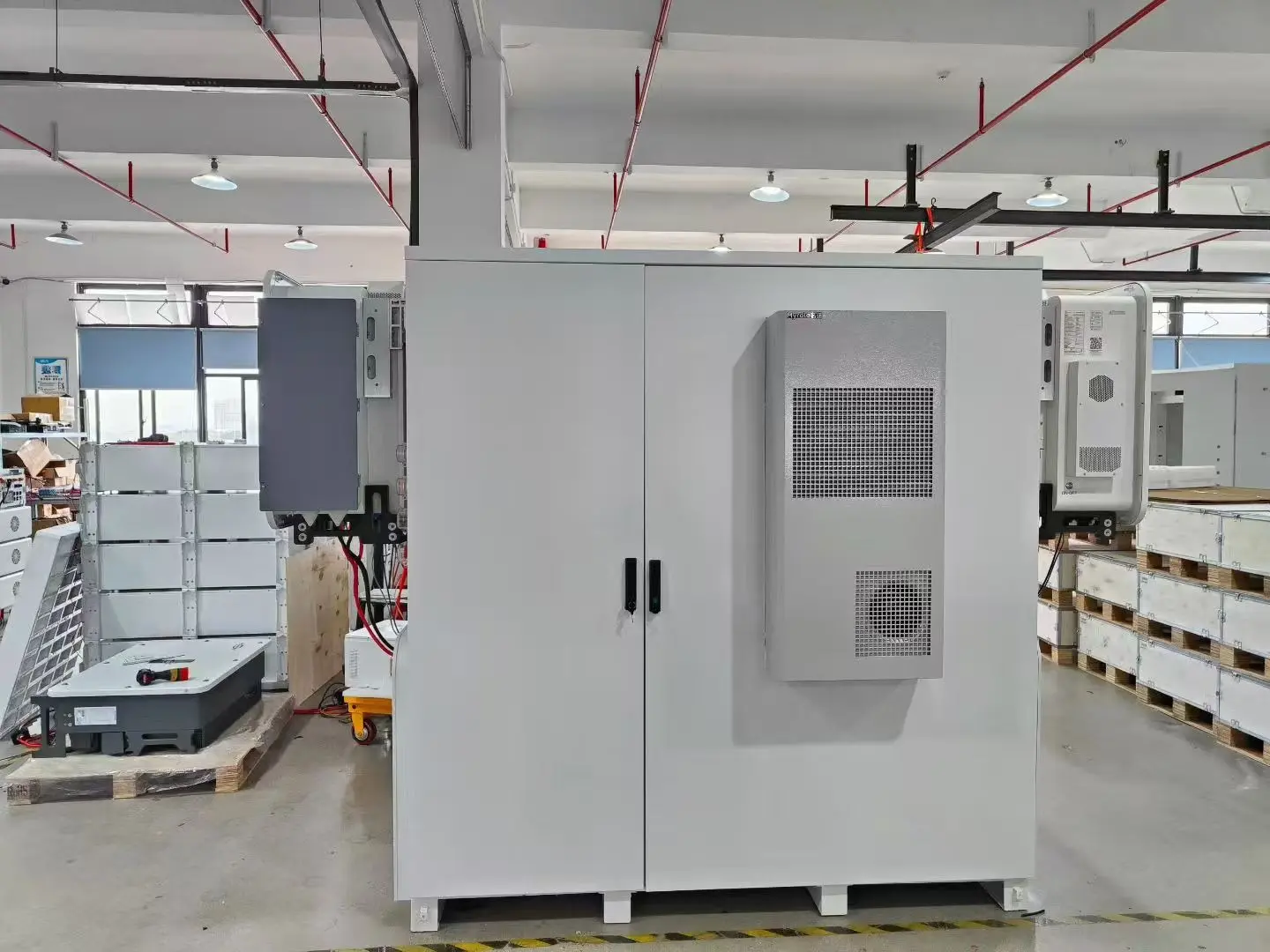

Шкаф IP55, фото в мастерской. Для проекта утверждены окончательные интерфейсы, управление температурным режимом и расположение площадки.

Основные технические данные

1. Архитектура серии 15 начинается с окна напряжения постоянного тока.

Эта аккумуляторная система хранения энергии мощностью 215 кВт ч последовательно соединяет пятнадцать аккумуляторных блоков. Емкость остается 280 Ач, а напряжение увеличивается с увеличением количества серий, обеспечивая расчетный рабочий диапазон 696–864 В. Выбор следует начинать с максимального входного постоянного тока PCS или инвертора, диапазона напряжения батареи, пределов зарядного и разрядного тока, последовательности предварительной зарядки и координации защиты. Для каждого проекта аккумуляторной батареи мощностью 215 кВт ч компания HSS Energy записывает расположение серий, адреса устройств, определение интерфейса и допустимые эксплуатационные пределы в утвержденной технической спецификации, а не выбирает оборудование только по этикетке мощности.

2. Согласование PCS или инвертора

Система хранения энергии высокого напряжения соответствует напряжению, превышающему номинальное. Протокол CAN или RS485, версия кадра, правила адреса, связь с сигналами тревоги и логика управления питанием также должны быть согласованы. HSS Energy может рассмотреть конкретные модели Deye, Solis, Afore, Growatt, FOX ESS и Megarevo. Совместимость подтверждается точной моделью и версией протокола; это не предполагается для каждого продукта, имеющего одну и ту же торговую марку.

3. Шкаф IP55 и модульная конструкция батареи.

Шкаф хранения энергии LiFePO4 объединяет пятнадцать модулей, главный контроллер, защиту постоянного тока, шинные соединения и сопутствующие аксессуары в одном корпусе. Внешний шкаф имеет класс защиты IP55, а отдельный аккумуляторный блок по каталогу — IP20; эти два рейтинга не следует рассматривать как взаимозаменяемые. Кабельные вводы, вентиляционное оборудование или оборудование для контроля температуры, пространство для технического обслуживания и фундамент площадки проверяются на предмет температуры окружающей среды, пыли, воздействия дождя и местных требований к установке.

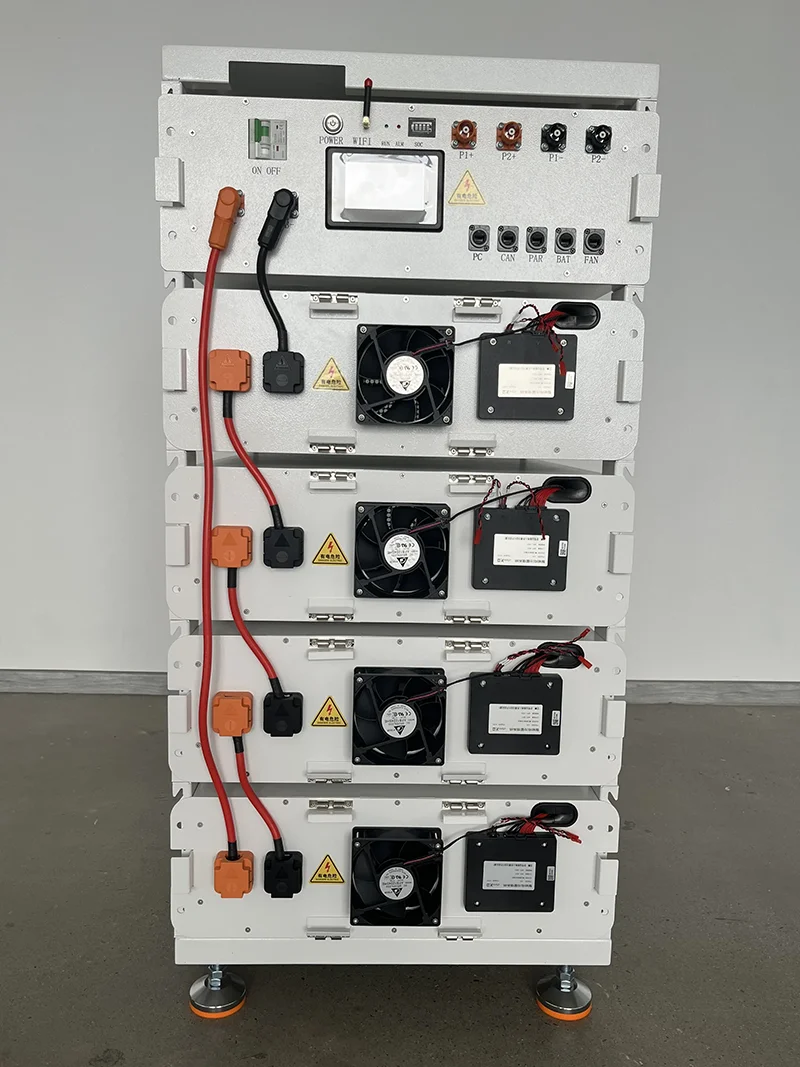

Высоковольтные модули и подключение контроллера показаны на заводской фотографии. В полной схеме мощностью 215 кВтч используются пятнадцать блоков 51,2 В и 280 Ач.

4. Коммерческие сценарии эксплуатации

Коммерческая система хранения аккумуляторов может поддерживать собственное потребление солнечной энергии, изменение времени использования, снижение пиковых нагрузок, резервное копирование с выбранной нагрузкой и проекты микросетей. Полезный результат работы зависит от профиля нагрузки, полезной энергии, мощности АСУТП, солнечной генерации и стратегии управления. Для получения значимого предложения покупатели должны предоставить последние данные о потреблении, критических нагрузках и проблеме, которую, как ожидается, решит система. Системный интегратор также должен проверить работу подключения к сети, передачу электроэнергии вне сети или координацию работы генератора с учетом местной схемы защиты и распределения.

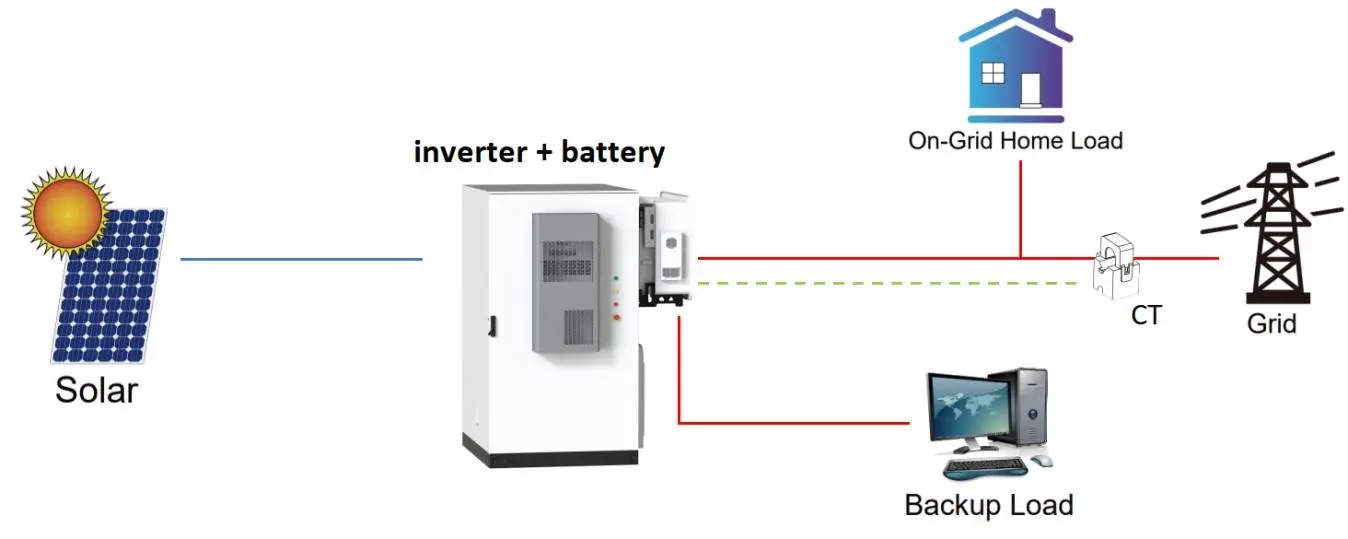

Базовый пример потока энергии. Значок домашней загрузки носит иллюстративный характер; коммерческие PCS, EMS, CT, точки сети и проводка нагрузки должны соответствовать проектному чертежу.

5. BMS, коммуникация и операционные границы

Аккумуляторные блоки обеспечивают интерфейсы CAN, RS485 и RS232, а главный контроллер консолидирует статус модуля для оборудования верхнего уровня. Соответствующий разъем не подтверждает совместимость протокола, поэтому модель оборудования, файл протокола и метод проверки связи подтверждаются перед производством. В каталоге указан рекомендуемый ток 140 А и максимальный ток 200 А, а также указано влияние температуры и SOC. Таким образом, непрерывное питание системы устанавливается вместе с управлением температурным режимом шкафа, прокладкой кабелей, защитными устройствами и ограничениями PCS.

6. Кастомизация, контроль производства и подтверждение соответствия

Аккумуляторная система хранения энергии BESS обычно проходит через проверку чертежей, подтверждение спецификации, компоновку шкафа, сопоставление протоколов, утверждение этикетки и проверку первого изделия перед серийным производством. HSS Energy была основана в 2023 году, а ее партнеры обладают более чем десятилетним опытом работы в сфере производства литиевых батарей. Несколько производственных баз в Китае занимают общую площадь около 12 000 м² и оснащены лазерной сваркой, автоматизированной сборкой, испытаниями на старение и выходным контролем, поддерживая проекты серийного производства и OEM или ODM. Пакет проверки, представленный на этой странице, включает сертификат соответствия CE EMC, сертификат соответствия RoHS и отчет об испытаниях IEC 62619. Объем документа и его окончательная применимость проверяются по заказанной конфигурации.

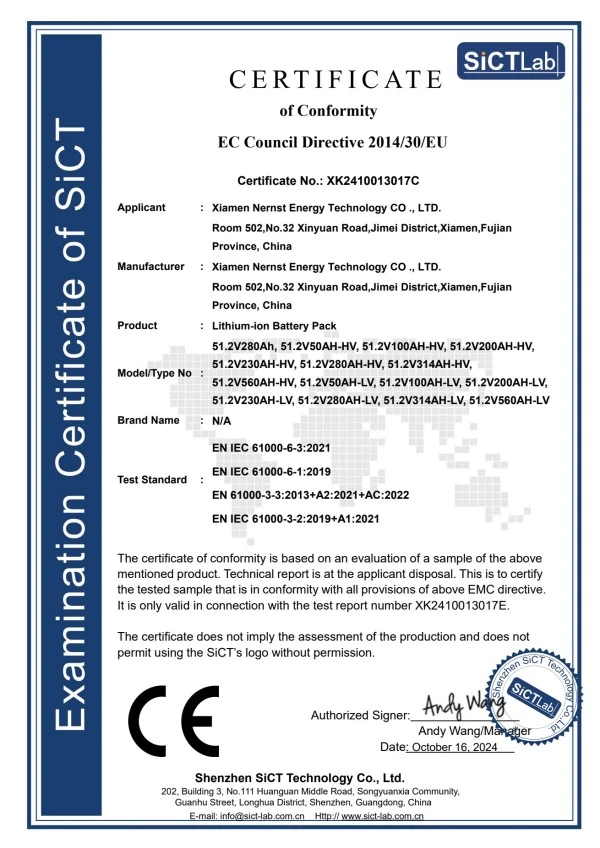

Сертификат соответствия CE EMC предоставляется для проверки семейства продуктов.

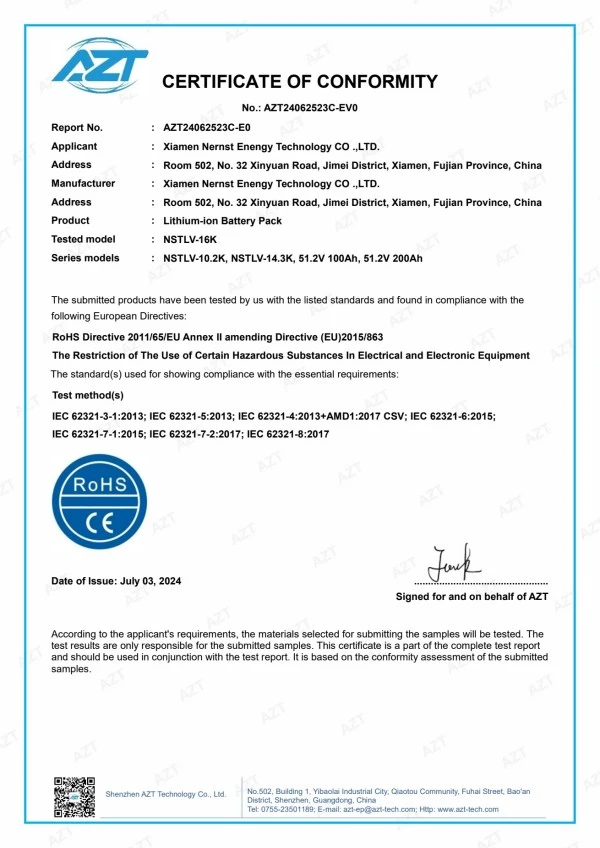

Сертификат соответствия RoHS предоставляется для проверки соответствия.

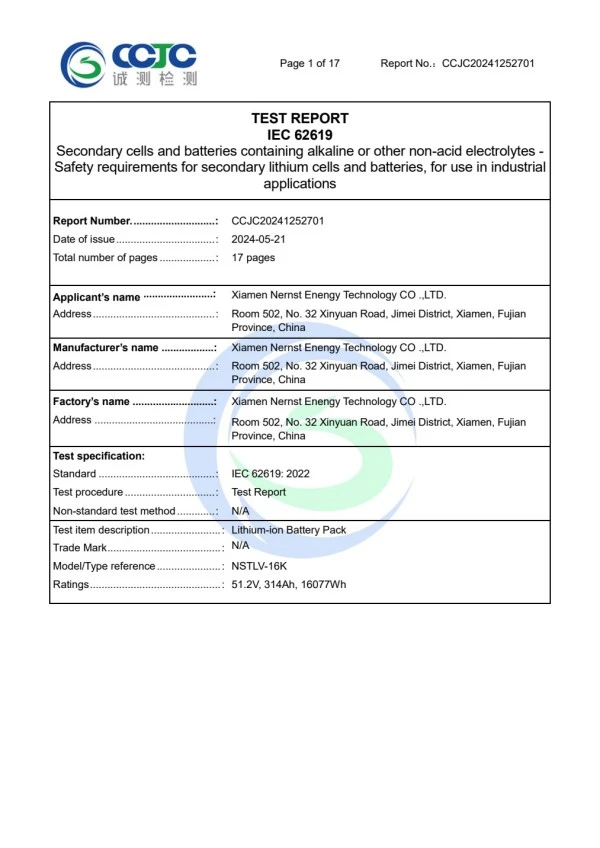

Страница отчета об испытаниях IEC 62619:2022 поставляется в качестве вспомогательной документации по испытаниям на безопасность.

7. Упаковка, доставка и послепродажная передача.

Пятнадцать аккумуляторных блоков имеют приблизительный общий вес нетто 1533 кг без учета шкафа, контроллера, кабелей и аксессуаров. Поэтому разгрузочное оборудование, разделение транспорта, маршрут доступа и окончательное размещение должны быть согласованы до отгрузки. Подготавливается упаковка с учетом подтвержденного морского или автомобильного маршрута, пункта назначения, маркировки и списка документов. После поставки HSS Energy предоставляет руководство и технические файлы, соответствующие заказанной конфигурации. Подробное описание проводки, ввода в эксплуатацию, обработки сигналов тревоги и процедур технического обслуживания остается в руководстве по эксплуатации, поэтому онлайн-страница продукта остается практичной и легко читаемой.

Часто задаваемые вопросы

1. Почему система называется 215кВтч?

Пятнадцать блоков 51,2 В, 280 Ач производят расчетную номинальную мощность 215,04 кВтч, поэтому продукт представлен в классе мощности 215 кВтч.

2. Может ли он подключаться напрямую к любому инвертору Deye, Solis или Growatt?

Нет. Одного только названия бренда недостаточно. Укажите точную модель, диапазон напряжения постоянного тока, ограничение тока и версию протокола, чтобы обе стороны могли выполнить проверку совместимости.

3. Распространяется ли степень защиты IP55 на каждый аккумуляторный модуль?

IP55 относится к внешнему шкафу. Отдельный блок 51,2 В, 280 Ач указан в каталоге как IP20. Кабельные вводы и конструкция терморегулирования также должны соответствовать реальным условиям на площадке.

4. Можно ли переключить пятнадцать модулей с последовательного на параллельный?

На этой странице описана последовательная высоковольтная система. Параллельная компоновка приведет к изменению напряжения, тока, управления, защиты и согласования оборудования и, следовательно, требует отдельной конструкции.

5. Какие документы соответствия доступны?

В комплект поставки входят документы о соответствии CE EMC и RoHS, а также отчет об испытаниях IEC 62619. Транспортные файлы и точный объем документов подтверждаются для окончательной конфигурации заказа.

6. Какая информация необходима для предложения?

Пожалуйста, укажите целевую мощность, основные нагрузки, модель ПК или инвертора, сценарий эксплуатации, среду установки, количество, страну назначения, необходимые документы и ожидаемую дату поставки.

Запрос проекта:При поиске аккумуляторной батареи мощностью 215 кВтч укажите марку и модель ПК или инвертора, мощность системы, основные нагрузки, среду на объекте, требования к связи, количество, пункт назначения и необходимые документы. HSS Energy будет использовать эту информацию для проверки окна напряжения серии 15, конфигурации шкафа, соответствия протоколу, набора файлов поставки и коммерческого предложения.
