Аккумуляторная батарея емкостью 265 кВтч

HSS Energy поставляет аккумуляторную батарею мощностью 265 кВтч системным интеграторам, EPC-подрядчикам, дистрибьюторам и промышленным покупателям, которым нужен соответствующий высоковольтный аккумуляторный шкаф, а не разрозненная группа модулей. Серия из одиннадцати модулей, блок управления аккумулятором, защита постоянным током, охлаждение, связь и интерфейс PCS проверяются как целостная система. Покупатели могут предоставить однолинейную схему, профиль нагрузки и список оборудования для проверки конфигурации, индивидуальной маркировки, планирования доставки и официального предложения.

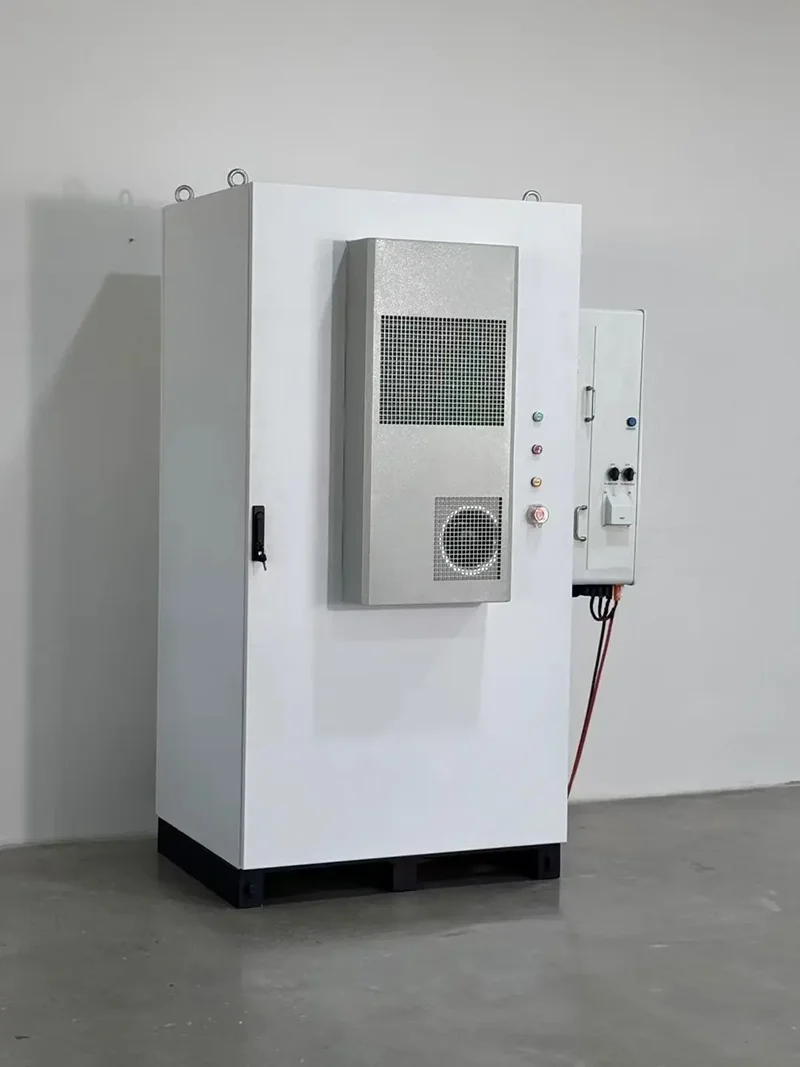

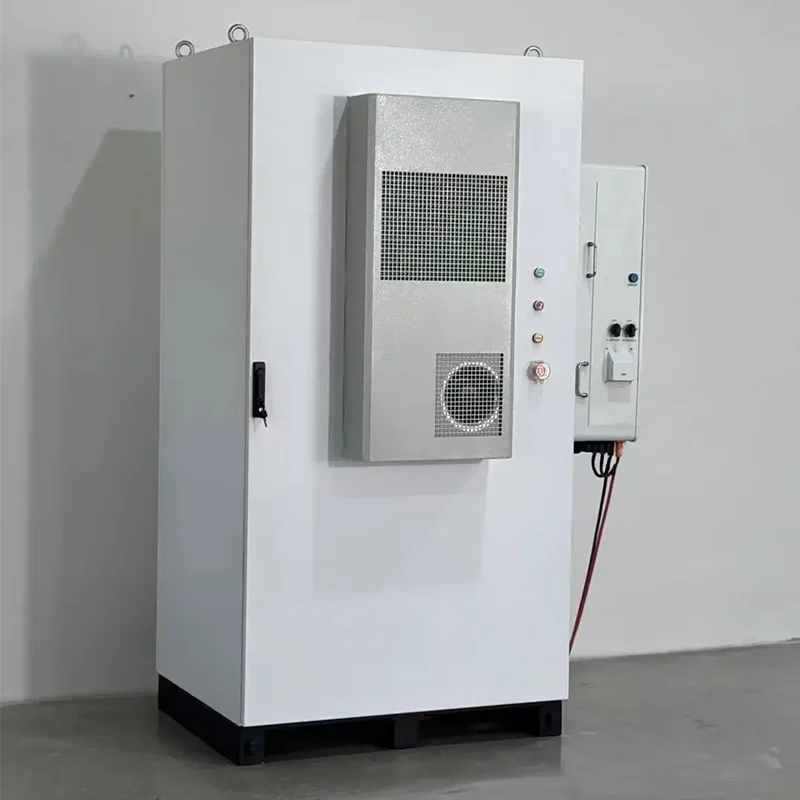

Готовый шкаф сфотографирован на производстве. Корпус проекта обычно поставляется в конфигурации IP55; в базовой спецификации указан IP54.

Основные технические данные

1. Одиннадцать модулей на 76,8 В образуют высоковольтную цепочку.

В архитектуре стекируемой литиевой батареи высокого напряжения используются одиннадцать модулей 76,8 В, 314 Ач, соединенных последовательно, при этом один BCU контролирует всю цепочку. Это дает номинальное напряжение 844,8 В и рабочий диапазон по каталогу 765,6–950,4 В. Для каждого проекта аккумуляторной батареи мощностью 265 кВтч серийные адреса, последовательность предварительной зарядки, пороговые значения защиты и кабельные интерфейсы записываются в утвержденный технический файл. Стекируемый формат поддерживает организованный сервисный доступ, но это не означает, что модули можно добавлять или удалять без повторной проверки окна напряжения PCS и настроек BMS.

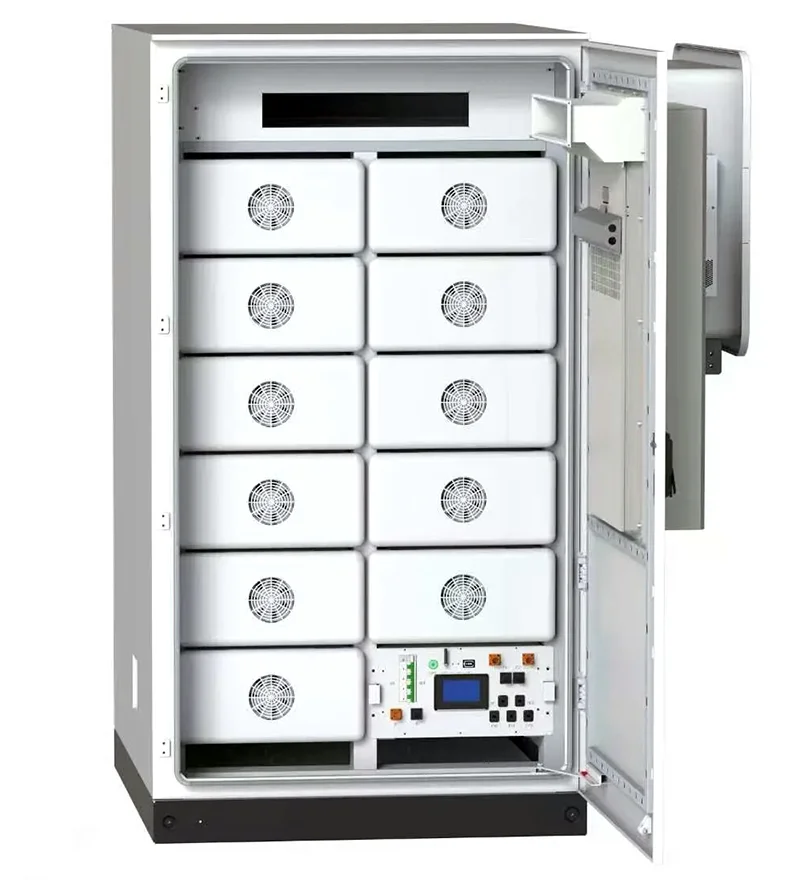

Вид открытого шкафа, показывающий компоновку одиннадцати модулей и блок управления аккумулятором.

2. Коммерческие солнечные батареи и системы управления нагрузкой

Высоковольтная солнечная аккумуляторная батарея предназначена для коммерческого фотоэлектрического потребления, переключения времени использования, снижения пиковых нагрузок и резервного копирования выбранных нагрузок. Его также можно рассмотреть для проектов микросетей и промышленного управления энергопотреблением после определения стратегии управления объектом. Солнечная батарея мощностью 265 кВт ч должна выбираться на основе данных о фактической нагрузке и выработке: запасенная энергия сама по себе не определяет мощность PCS, продолжительность резервного питания или финансовую отдачу. Поэтому HSS Energy запрашивает кривые нагрузки, часы работы и требуемые границы резервного копирования, прежде чем подтвердить предложение.

3. Согласование инвертора, включая пример Solis мощностью 125 кВт.

Эту коммерческую аккумуляторную батарею высокого напряжения можно оценить с оборудованием Deye, Solis, Afore, Growatt, FOX ESS и Megarevo. В техническом описании эти бренды также представлены как совместимые семейства, но фактическое соединение зависит от конкретной модели ПК или инвертора и версии протокола. Для инвертора Solis мощностью 125 кВт компания HSS Energy проверяет диапазон напряжения батареи постоянного тока на соответствие 765,6–950,4 В, подтверждает допустимый ток батареи, проверяет связь CAN или RS485 и выполняет протокольное тестирование перед производством. Совместимость на уровне бренда не считается одобрением для каждой модели.

4. Защита шкафа и тепловая конструкция.

В коммерческой и промышленной системе хранения энергии используется встроенный шкаф с кондиционером и вентиляторным охлаждением. В прилагаемом техническом описании указан IP54, тогда как при поставке проекта может использоваться внешний корпус IP55, если это требование записано в подтвержденном заказе. Это различие важно, поскольку дверные уплотнения, кабельные вводы, вентиляционные пути и внешнее охлаждающее оборудование влияют на окончательный уровень защиты. Перед публикацией чертежа шкафа необходимо проверить размещение на месте, свободное пространство для обслуживания, температуру окружающей среды, воздействие пыли и дождя.

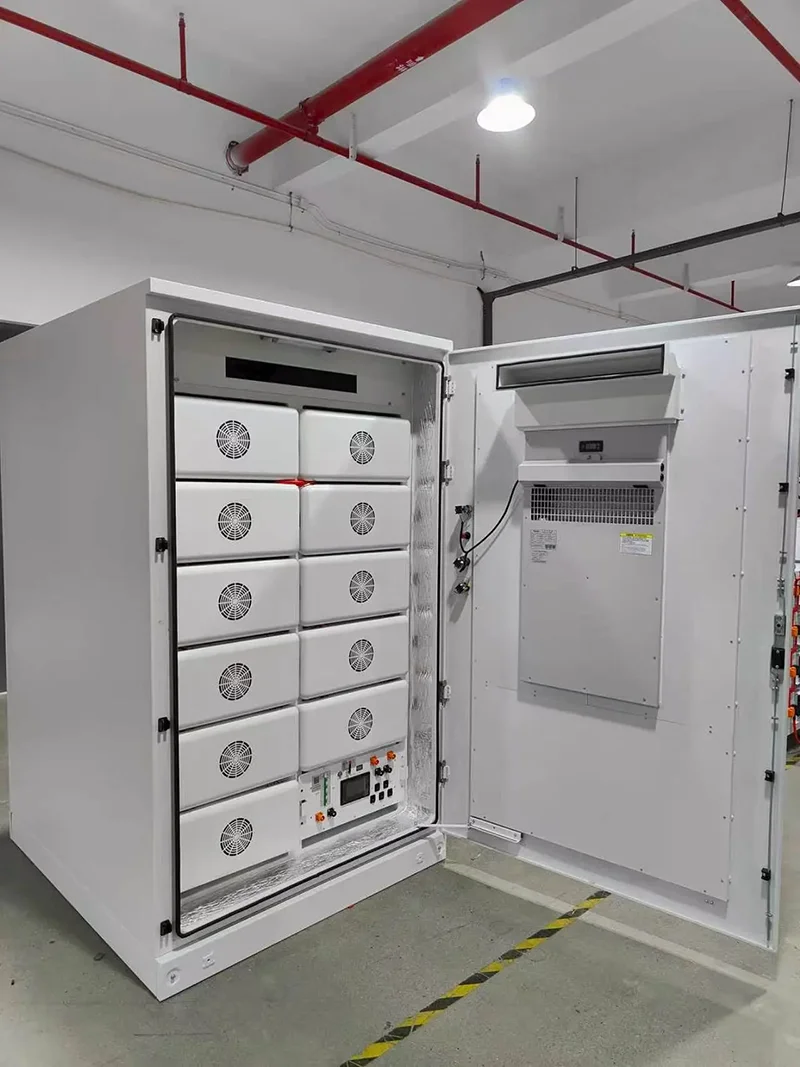

Вид изнутри производственной площадки, показывающий расположение модулей, зону контроллера, уплотнение дверей и оборудование для охлаждения шкафа.

5. Связь BMS и мониторинг Wi-Fi.

BCU обменивается данными через CAN и RS485 и собирает рабочую информацию от модулей BMS. В техническом описании также показано встроенное устройство мониторинга Wi-Fi, разработанное совместно с поставщиком BMS UDAN, с вариантами отображения на китайском и английском языках. Доступность мониторинга, доступ к приложениям, поля данных и сетевой метод подтверждаются для заказанной конфигурации. Физический порт CAN или RS485 сам по себе не доказывает совместимость с выбранной системой PCS, поэтому файлы связи и условия испытаний остаются частью предварительной проверки.

6. Производство, OEM/ODM и контроль качества.

Система хранения Ess Battery мощностью 265 кВт ч выпускается в производство только после подтверждения чертежа системы, количества модулей, настройки BCU, устройства охлаждения, протокола, этикеток и документов на поставку. HSS Energy поддерживает настройку шкафов, маркировку и проектную документацию для квалифицированных заказов OEM и ODM. Компания была основана в 2023 году, а ее партнеры имеют более чем десятилетний опыт работы в сфере литиевых аккумуляторов. Многочисленные производственные базы в Китае занимают площадь около 12 000 м², где в проектах по производству аккумуляторов используются автоматизированная сборка, лазерная сварка, испытания на старение и выходной контроль. Заявления по каталогу, такие как срок службы и сертификация, привязаны к заявленной конфигурации и условиям.

7. Упаковка, отгрузка и послепродажная передача.

В технических характеристиках указан приблизительный вес системы для шкафа из одиннадцати модулей, равный 2312 кг, поэтому перед отправкой необходимо проверить разгрузочное оборудование, нагрузку на пол, маршрут доступа и окончательное размещение. Подготавливается упаковка и маркировка по согласованному маршруту, пункту назначения и перечню транспортных документов. HSS Energy предоставляет руководство и технические файлы проекта, соответствующие заказу. Процедуры подключения, ввода в эксплуатацию, сигнализации и технического обслуживания описаны в руководстве по эксплуатации, а не подробно описаны на странице продукта. Послепродажное общение начинается с серийного номера, информации о месте эксплуатации и четкого описания рабочего состояния.

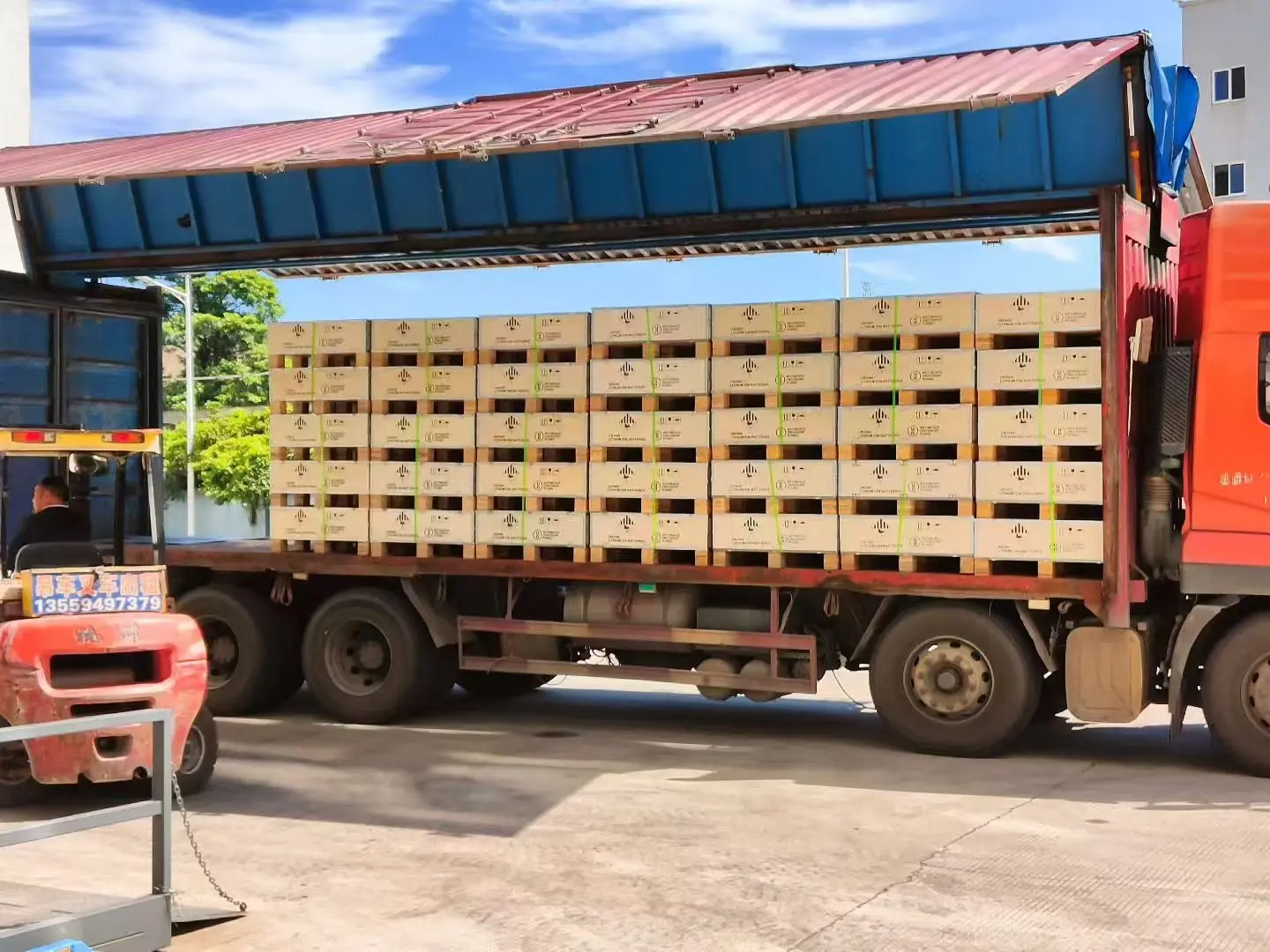

Изделия с литиевыми аккумуляторами на поддонах, подготовленные к отправке; окончательная упаковка и транспортная маркировка соответствуют пункту назначения и утвержденному маршруту.

Часто задаваемые вопросы

1. Как рассчитывается мощность 265 кВтч?

Каждый модуль рассчитан на 76,8 В, 314 Ач или примерно 24,12 кВтч. Одиннадцать модулей, соединенных последовательно, сохраняют емкость 314 Ач и выдают номинальное напряжение 844,8 В, обеспечивая номинальную энергию 265,27 кВтч.

2. Шкаф имеет степень защиты IP54 или IP55?

В прилагаемом паспорте указан IP54. Корпус проекта со степенью защиты IP55 может быть предоставлен, если конструкция шкафа и требования к защите подтверждены в предложении и технической спецификации.

3. Может ли система работать с инвертором Solis мощностью 125 кВт?

Его можно оценить для этого приложения, но необходимо предоставить точную модель Solis. Перед подтверждением совместимости проверяются диапазон напряжения постоянного тока, ток батареи, протокол связи и логика управления.

4. Поддерживаются ли также Deye, Growatt, FOX ESS и Megarevo?

Эти бренды перечислены или идентифицированы как потенциально совместимые семейства. Окончательное утверждение зависит от модели и протокола.

5. Является ли мониторинг Wi-Fi стандартным?

Мониторинг Wi-Fi показан в прилагаемом техническом описании. Подтвердите оборудование для мониторинга, доступ к приложению и сетевой метод в конфигурации заказа.

6. Что должно быть указано в ценовом предложении?

Пожалуйста, отправьте целевую мощность ПК, точную модель инвертора, профиль нагрузки, солнечную мощность, среду на объекте, требуемый класс IP, количество, пункт назначения, необходимые документы о соответствии и график доставки.

Запрос проекта:Чтобы получить предложение по аккумуляторной батарее мощностью 265 кВтч, отправьте марку ПК или инвертора и точную модель, целевую мощность, профиль нагрузки, условия на месте, предпочтительный уровень защиты шкафа, требования к связи, количество и пункт назначения. HSS Energy проверит окно напряжения для одиннадцати модулей, настройку BCU и протокола, конфигурацию охлаждения, поставочную документацию и коммерческое предложение.
