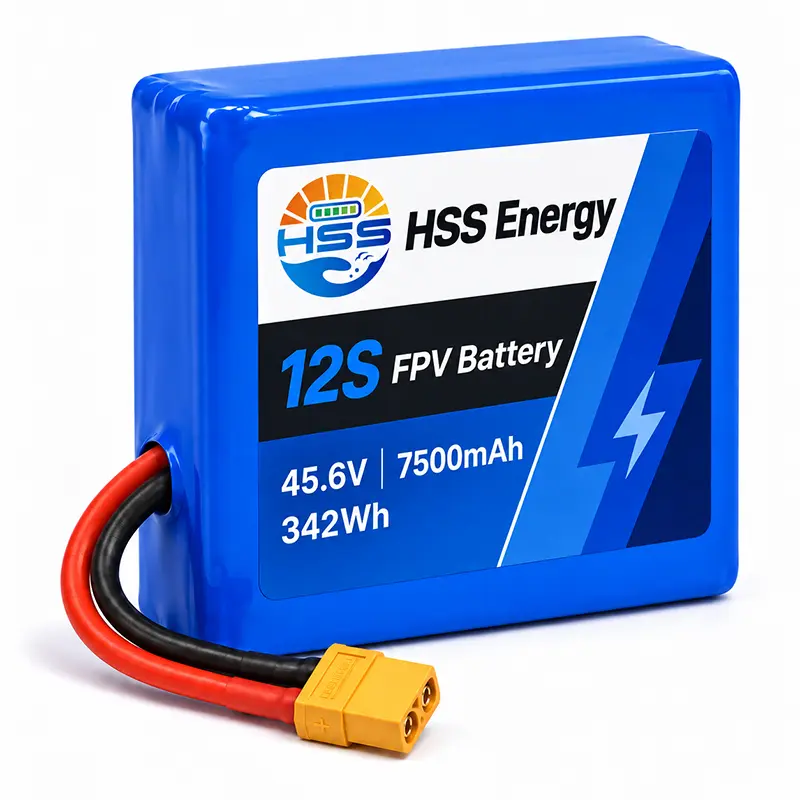

Батарея FPV 12S, 7500 мАч

Интеграция FPV-самолетов

Спецификации заказа батареи HSS Energy 12S 7500 мАч для FPV разрабатываются с учетом предполагаемого планера FPV. Оцените весь диапазон рабочего напряжения по бортовой электронике, а не только по количеству серий. В разделах ниже описаны электрические характеристики, механическая посадка и детали подключения для проверки конфигурации.

Электрические характеристики и эксплуатационные ограничения

Непрерывная мощность и кратковременные пиковые нагрузки

Для установки батареи FPV 25C используйте непрерывный номинал для устойчивого спроса; рейтинг 50C применяется только к пикам продолжительностью до двух секунд. Готовую сборку необходимо оценить с выбранной проводкой и разъемом в соответствии с предполагаемым профилем температуры и нагрузки.

Зарядка должна оставаться в пределах указанных выше ограничений по напряжению и току. При температуре ниже 0°C используйте только проверенную процедуру зарядки при низкой температуре и соответствующую защиту. Для оценки срока службы необходимо определить критерии глубины разряда и сохраняемой емкости.

Размеры корпуса и зазор кабеля

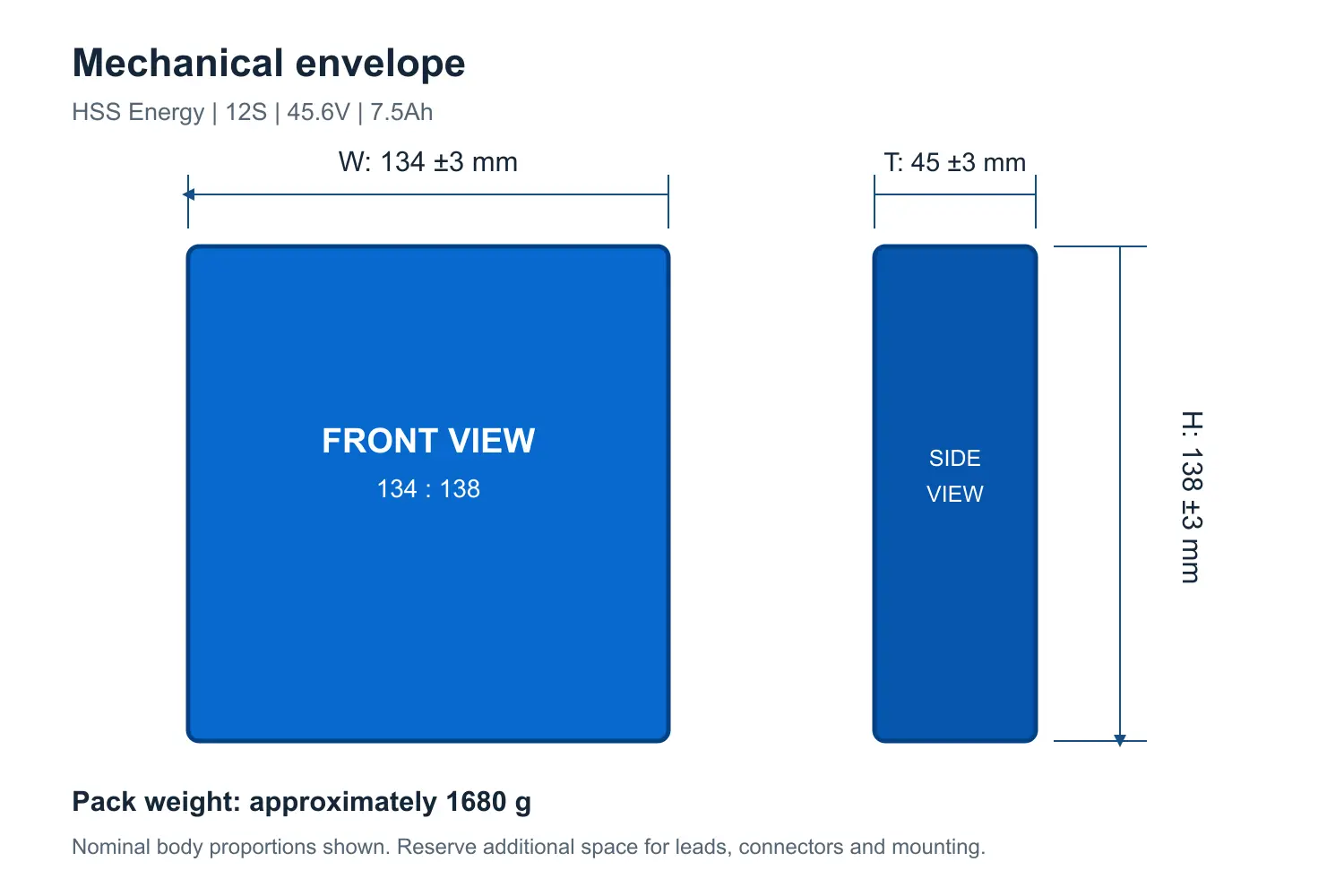

Изображение размеров корпуса • Оставьте дополнительное пространство для кабелей и крепления.

Оставьте место вокруг аккумулятора FPV емкостью 7,5 Ач для обеспечения допуска по размерам, сгибания кабеля и его снятия. Размеры корпуса не включают рабочий зазор, необходимый для захвата разъемов. При выборе удерживающих ремней и проверке балансировки самолета учитывайте массу рюкзака примерно 1,68 кг.

Конфигурация электрического интерфейса

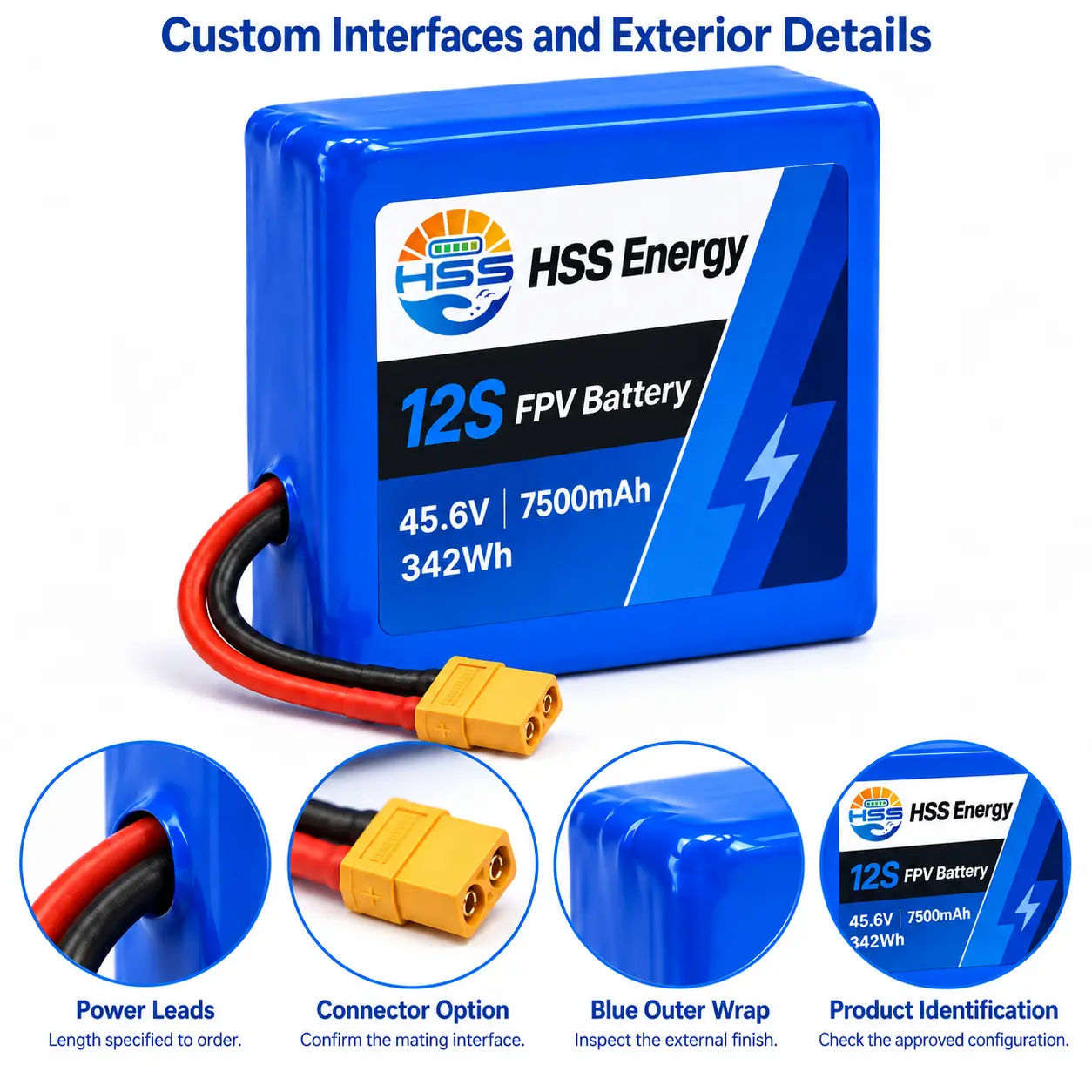

Подробная иллюстрация • Показанные компоненты представляют собой настраиваемые параметры.

Для этой батареи 12S емкостью 7500 мАч на чертеже интерфейса указаны размер и длина провода, тип разъема, полярность и положение выхода кабеля. Укажите полную топологию балансировочного жгута 12S и распиновку рядом с основным разъемом. Запись XH-7P в таблице является опцией, а не полной схемой подключения. Готовое соединение должно соответствовать самолету и зарядному устройству.

Внешняя отделка и финальный осмотр

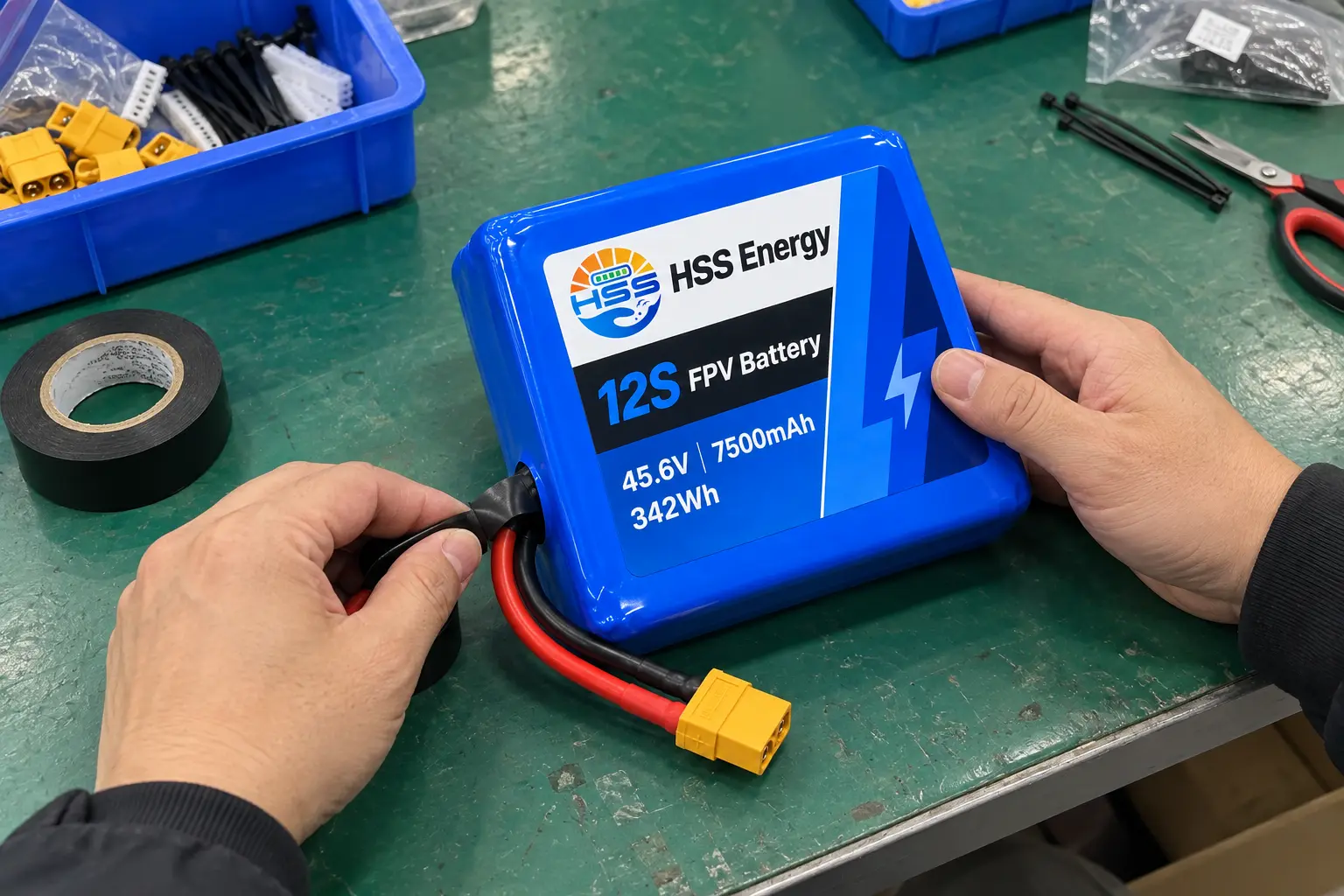

Иллюстрация процесса • Изоляция вывода кабеля и внешняя отделка.

Для FPV-аккумулятора HSS Energy 12S емкостью 7500 мАч при окончательной обработке проверяются края обмотки и изоляция на выходе кабеля. Пакет остается поддержанным, пока эти области проверяются; выводы не являются точками подъема.

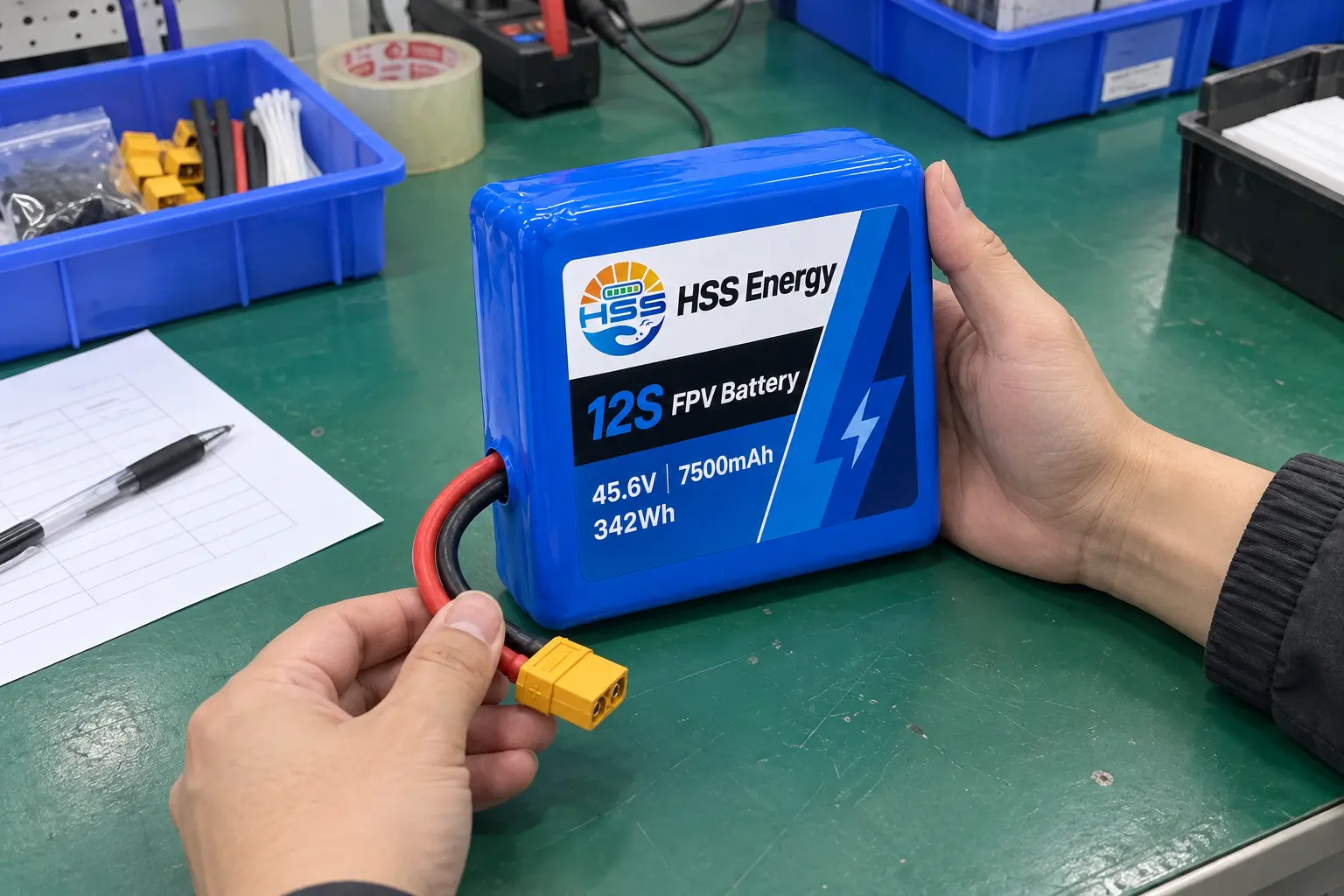

Иллюстрация процесса • Внешний вид готовой упаковки и осмотр разъемов.

При окончательной проверке этикетка сравнивается с утвержденной моделью и проверяется на наличие повреждений упаковки, незакрепленных краев этикетки и дефектов корпуса разъема. Перед упаковкой запишите любые несоответствия единице или партии.

Электрические проверки и связанное старение

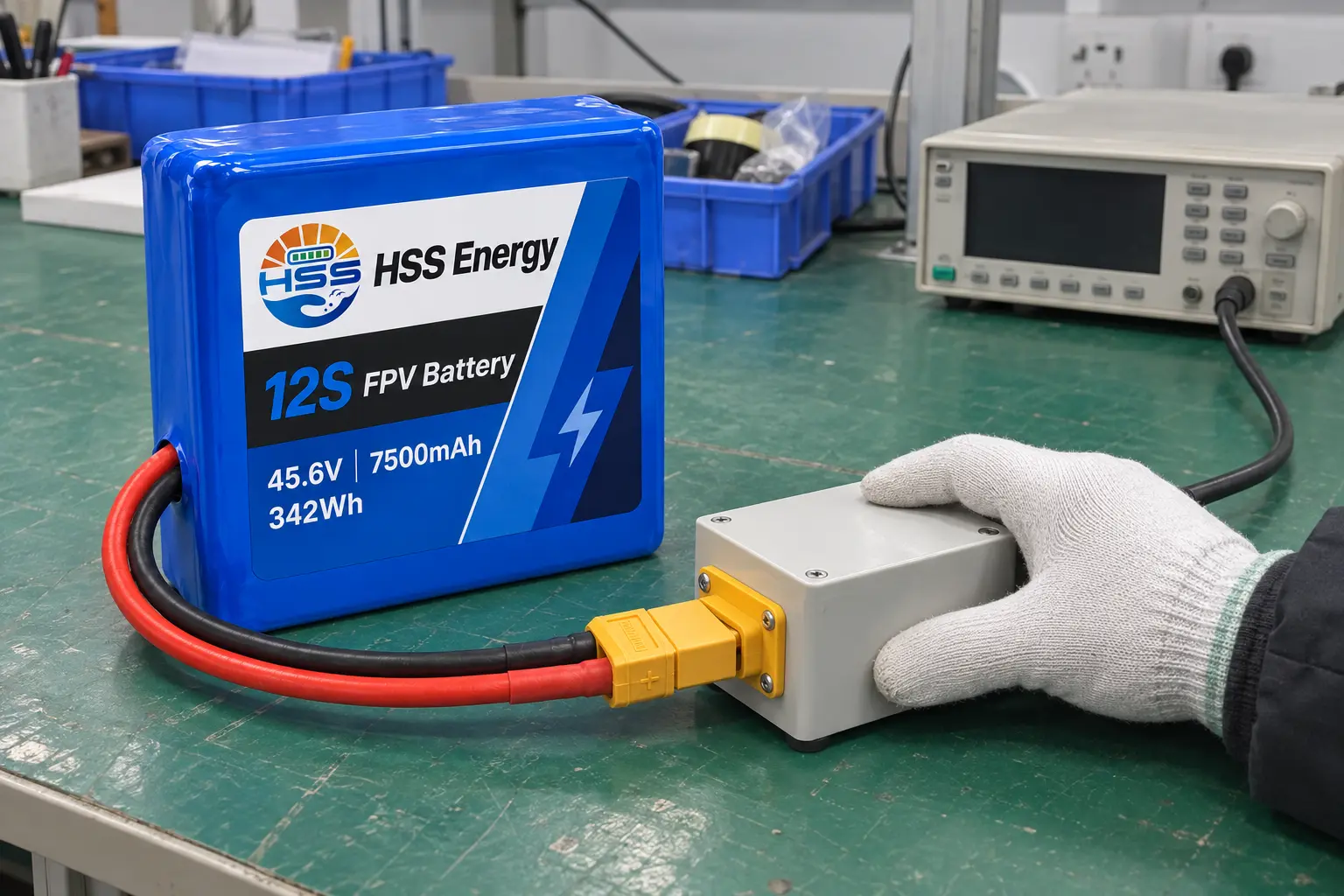

Иллюстрация процесса • Блок подключен к прибору для электрического контроля.

Электрическая оценка этой батареи FPV на 45,6 В начинается с проверки полярности и напряжения на изолированном приспособлении. Испытания мощности и нагрузки требуют определенных пределов тока, температуры и остановки. Изображенное соединение не представляет собой испытание на сильноточный разряд.

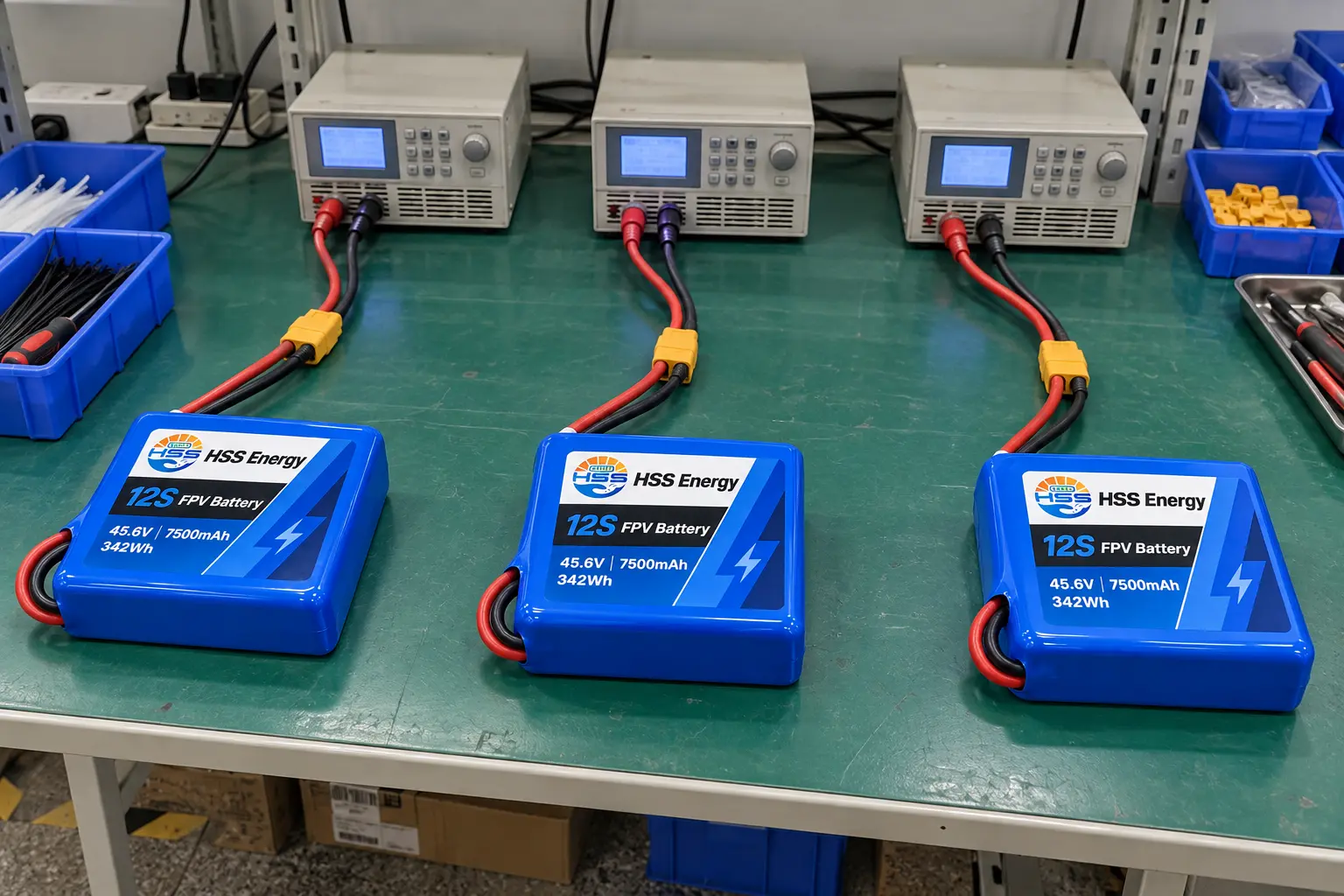

Иллюстрация процесса • Пакеты подключены к отдельным каналам оценки старения.

На иллюстрации устаревания показаны отдельные подключенные каналы с пространством между пакетами. План оценки устанавливает последовательность операций, продолжительность и пределы приемки с контролем изменений напряжения, температуры и видимых отклонений. Для зарядки также требуется утвержденный интерфейс баланса.

Защитная упаковка

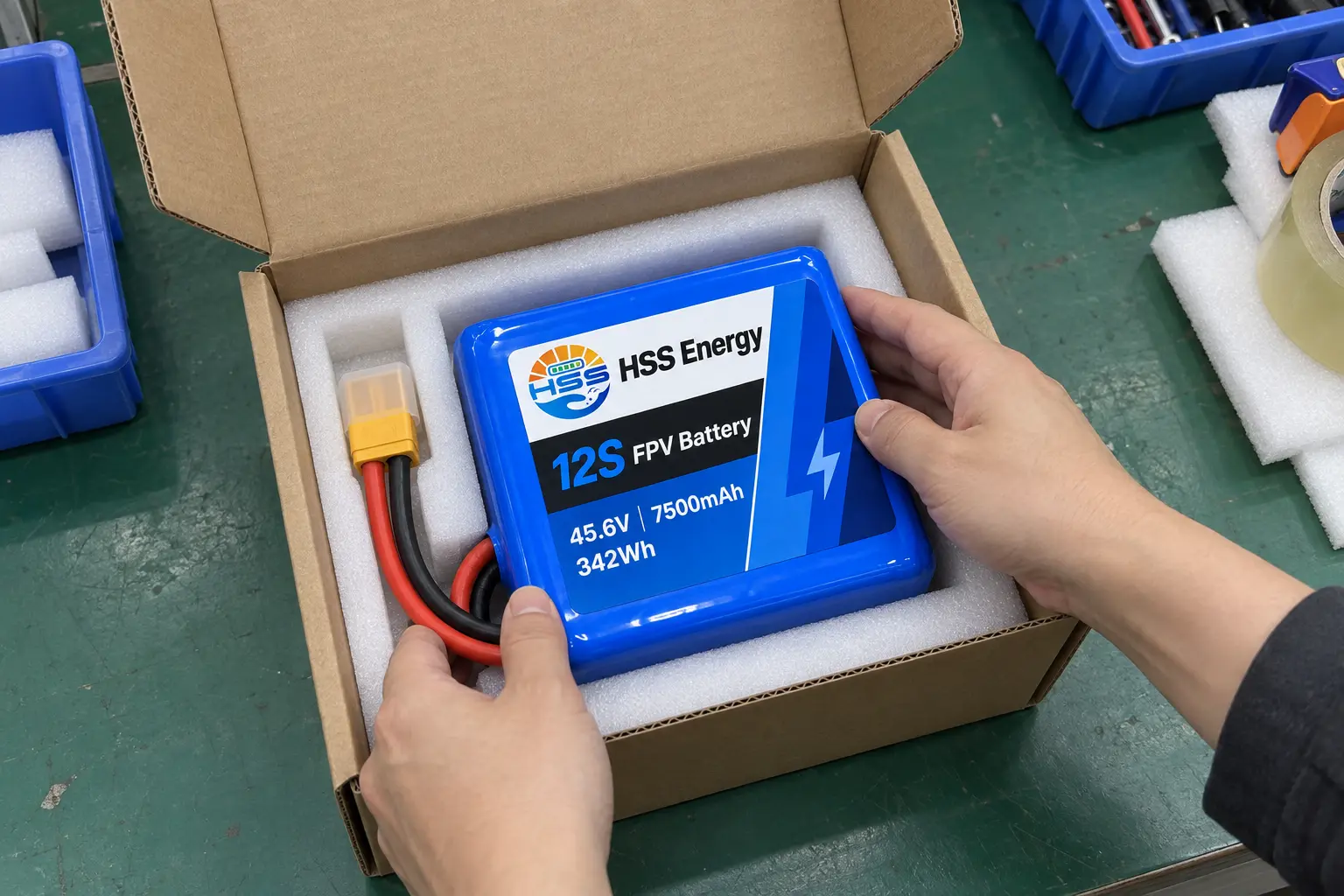

Иллюстрация упаковки • Настраиваемая пользователем амортизация и защита разъемов.

Изображенная батарея 12S FPV расположена в углублении из пенопласта, ее разъем защищен, а ее выводы не подвергаются сжатию. Упаковочные материалы, фиксаторы и идентификация коробки указаны для каждого заказа; расположение на фото является примером.

Часто задаваемые вопросы

Определяет ли номинальная энергия время полета?

Нет. Масса самолета, эффективность силовой установки, полезная нагрузка и профиль полета влияют на полезную продолжительность полета. Оцените пакет в предполагаемом самолете с соответствующим летным запасом.

Могу ли я использовать существующее зарядное устройство 12S?

Только если его профиль зарядки, настройка отключения и полная распиновка баланса соответствуют этому комплекту. Одного подсчета серий недостаточно; см. разделы «Электрические характеристики» и «Интерфейсы».

Какие документы по испытаниям и перевозке применяются?

Документы должны идентифицировать готовый пакет или явно описывать его конфигурацию. Отчет на уровне ячейки сам по себе не определяет покрытие готовой упаковки.

Обзор конфигурации

Для заказа аккумулятора FPV HSS Energy 12S емкостью 7500 мАч укажите модель планера, профиль нагрузки и установочный чертеж. Эти входные данные определяют конфигурацию и критерии приемки перед утверждением образца.
