Батарея FPV 6S, 8000 мАч

Интеграция начинается после полной зарядки

Спецификации заказа батареи HSS Energy 6S 8000 мАч для FPV начинаются с системы питания самолета. Эта модель сочетает в себе емкость 8 Ач с конечной точкой зарядки 26,4 В. Прежде чем выбирать способ подключения, проверьте совместимость электроники при полной зарядке и зарезервируйте физическое пространство для длинного корпуса.

Энергетический бюджет запланированного полета

Используйте номинальную энергию 184,8 Втч этого аккумуляторного блока FPV емкостью 8000 мАч в качестве источника энергии для бюджета самолета. Одна только мощность не может определить время полета: масса самолета, маневры и запас приземления влияют на энергию, доступную для миссии. Сравните репрезентативные журналы полетов с запланированным резервом, прежде чем устанавливать продолжительность сеанса.

Электрические характеристики

Совместимость напряжения самолета

Батарея FPV на 23,1 В должна соответствовать допустимому диапазону питания каждого подключенного устройства, включая контроллеры двигателей и вспомогательную электронику. Маркировка 6S сама по себе не подтверждает совместимость с верхней конечной точкой 26,4 В. Учитывайте переходные процессы, когда разработчик системы устанавливает запас по напряжению.

Ограничения по температуре и хранению

Указанный диапазон заряда при низких температурах требует проверенной процедуры зарядки и защиты, подходящей для конкретной батареи. Он не разрешает неограниченную зарядку при температуре ниже нуля. Используйте отсечку сброса в качестве рабочего предела, а не в качестве настройки предупреждения о посадке самолета.

Профиль зарядки и контролируемая езда на велосипеде

Для зарядки высоковольтной батареи емкостью 8000 мАч требуется конечная точка, соответствующая ее системе ячеек. Здесь предел пакета 26,4 В соответствует 4,4 В на группу серий. Выберите оборудование, которое явно поддерживает эту конечную точку и конфигурацию пакета; не выбирайте режим зарядки только потому, что он имеет маркировку 6S или LiHV.

Максимальный ток заряда 8,0 А не зависит от номинального тока разряда. Подтвердите подключение баланса и полярность перед включением утвержденного профиля. Настройки зарядки и тестирования следует проверять на соответствие спецификации заказа, а не копировать из упаковки другого размера.

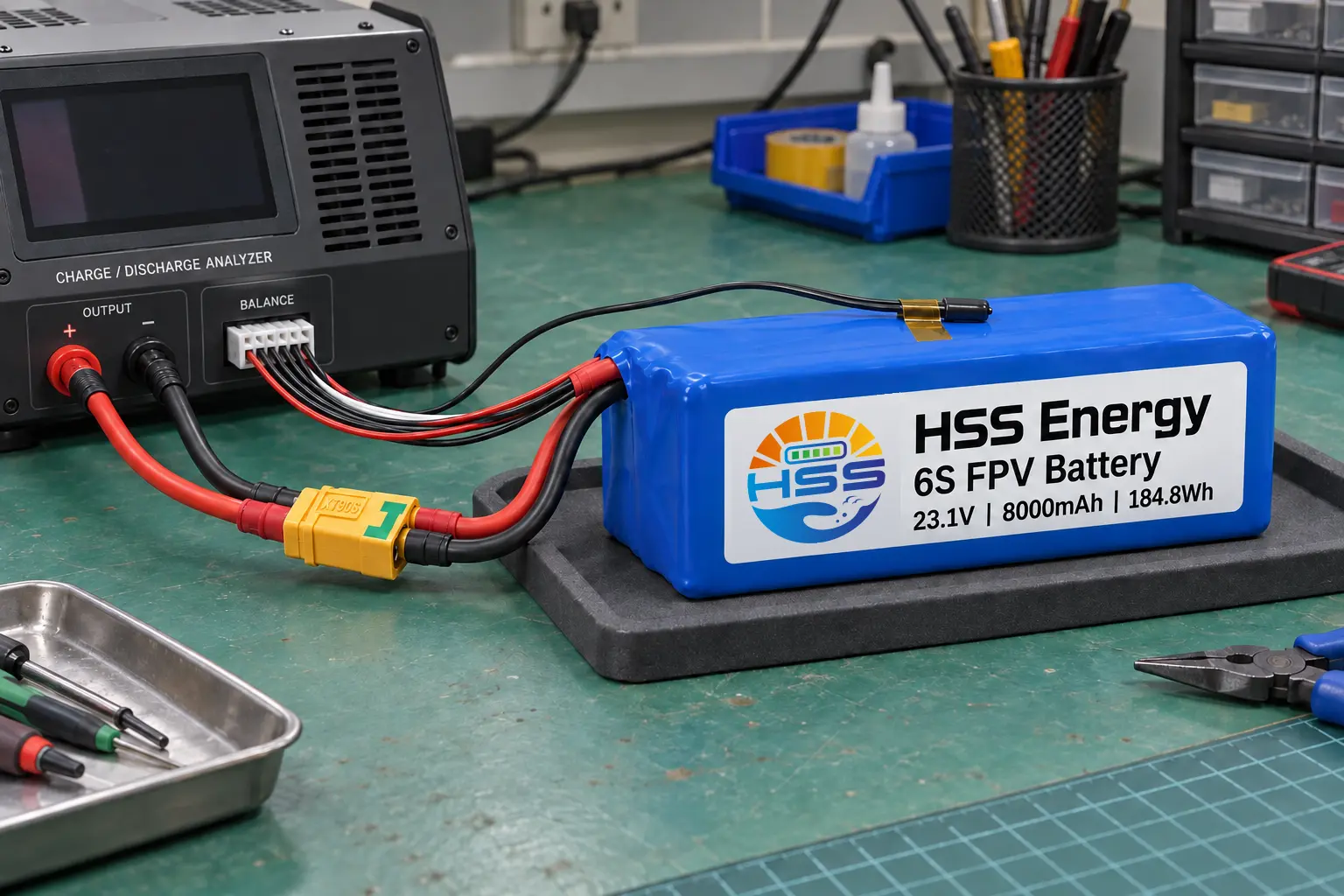

Иллюстрация процесса • Подключенная настройка циклической зарядки и разрядки

Что должна фиксировать оценка цикла

Для аккумулятора FPV 6S емкостью 8000 мАч содержательная оценка цикла определяет ток заряда и разряда, температуру, периоды отдыха и конечную точку сохраняемой емкости. Запишите идентификацию упаковки вместе с измеренной емкостью и историей температуры. Эталонное значение 500 циклов не является результатом испытания, показанным на этом рисунке, или гарантийным сроком.

Основная цепь, балансировочный жгут и поверхностный датчик на рисунке показывают устройство мониторинга, а не записанные измерения.

Оболочка корпуса и механическая посадка

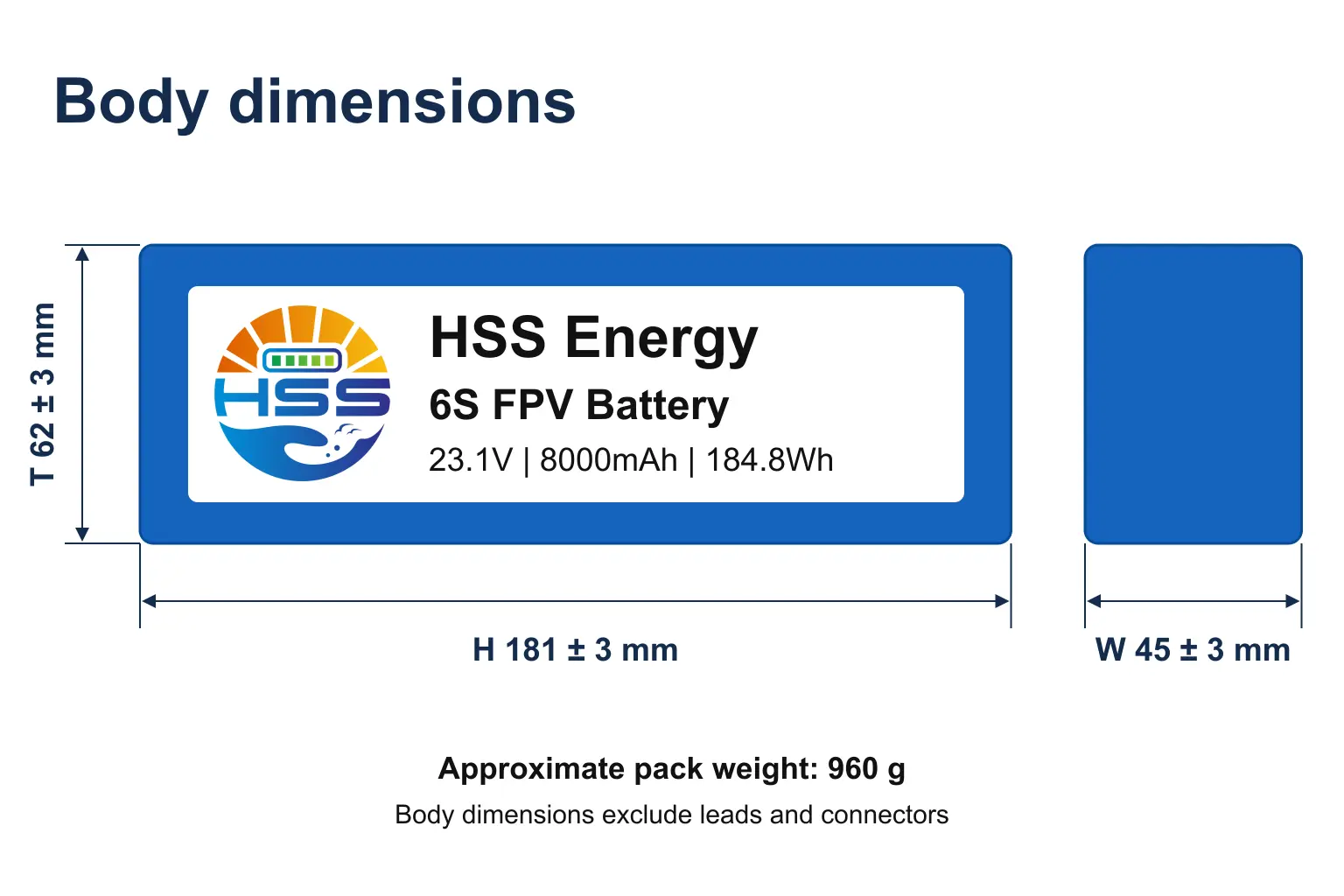

Габаритное изображение • Номинальные оси корпуса и допуски

Эта полутвердая батарея емкостью 8000 мАч имеет длинный корпус, обернутый синим цветом. Размер 181 мм сохраняет обозначение H, даже если рюкзак установлен горизонтально. Бюджетное место для допусков, амортизации и вывода кабеля отдельно; чертеж корпуса не включает внешние выводы и разъемы.

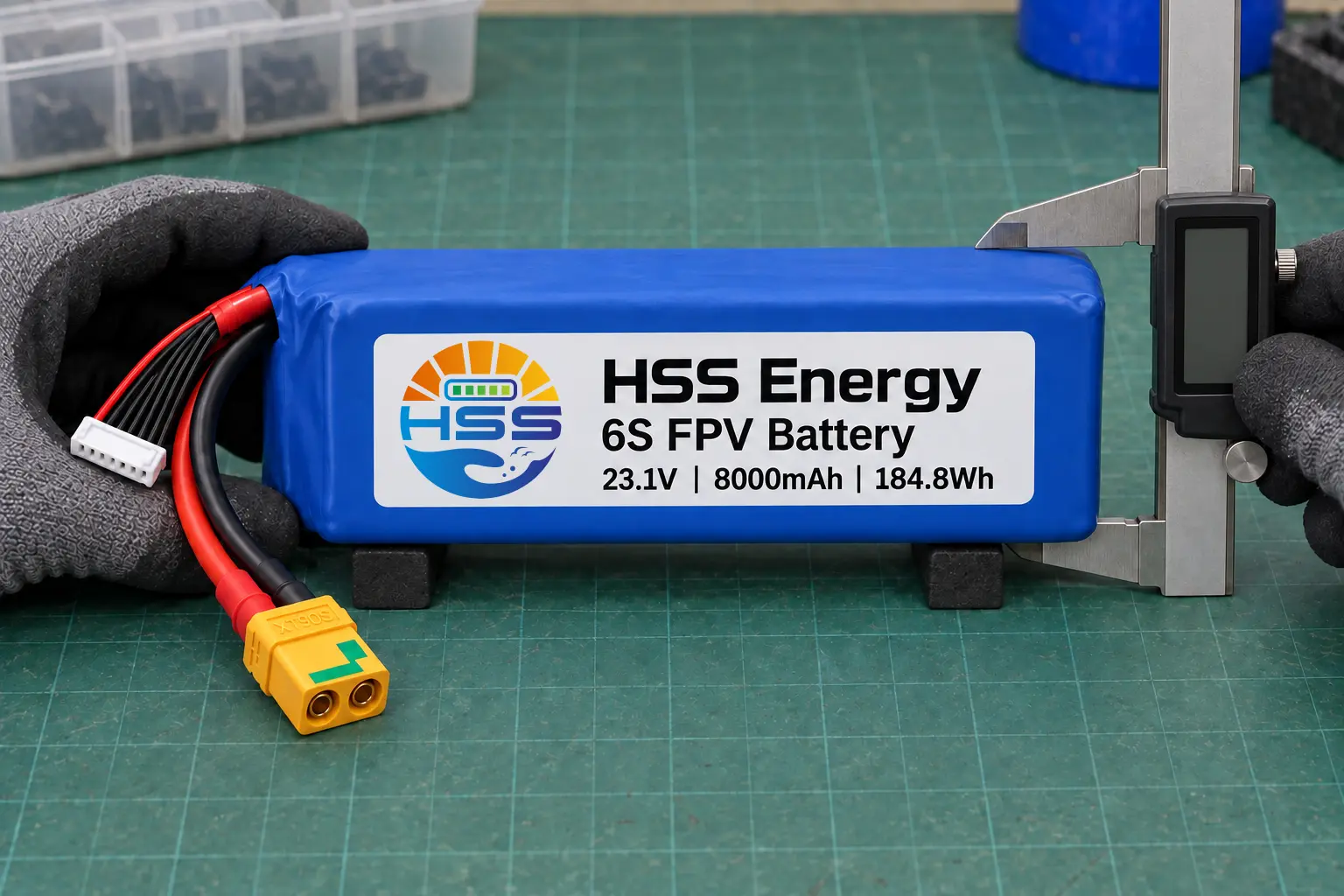

Иллюстрация процесса • Проверка внешних размеров

Проверьте готовый кузов в контрольных точках, указанных на монтажном чертеже. Крепление должно удерживать упаковку весом около 960 г, не сдавливая упаковку и не используя провода для переноса ее веса.

Непрерывный спрос и короткие импульсы

Оцените эту батарею 6S 25C FPV на устойчивость к постоянному току отдельно от кратковременных ускоряющих нагрузок. Длительный ток 200 А и пиковый ток 400 А описывают различные условия эксплуатации. Пик может длиться не более двух секунд; это не определяет, как часто это может повторяться или доказывать приемлемое повышение температуры в установленном узле.

Внешняя отделка и идентификация

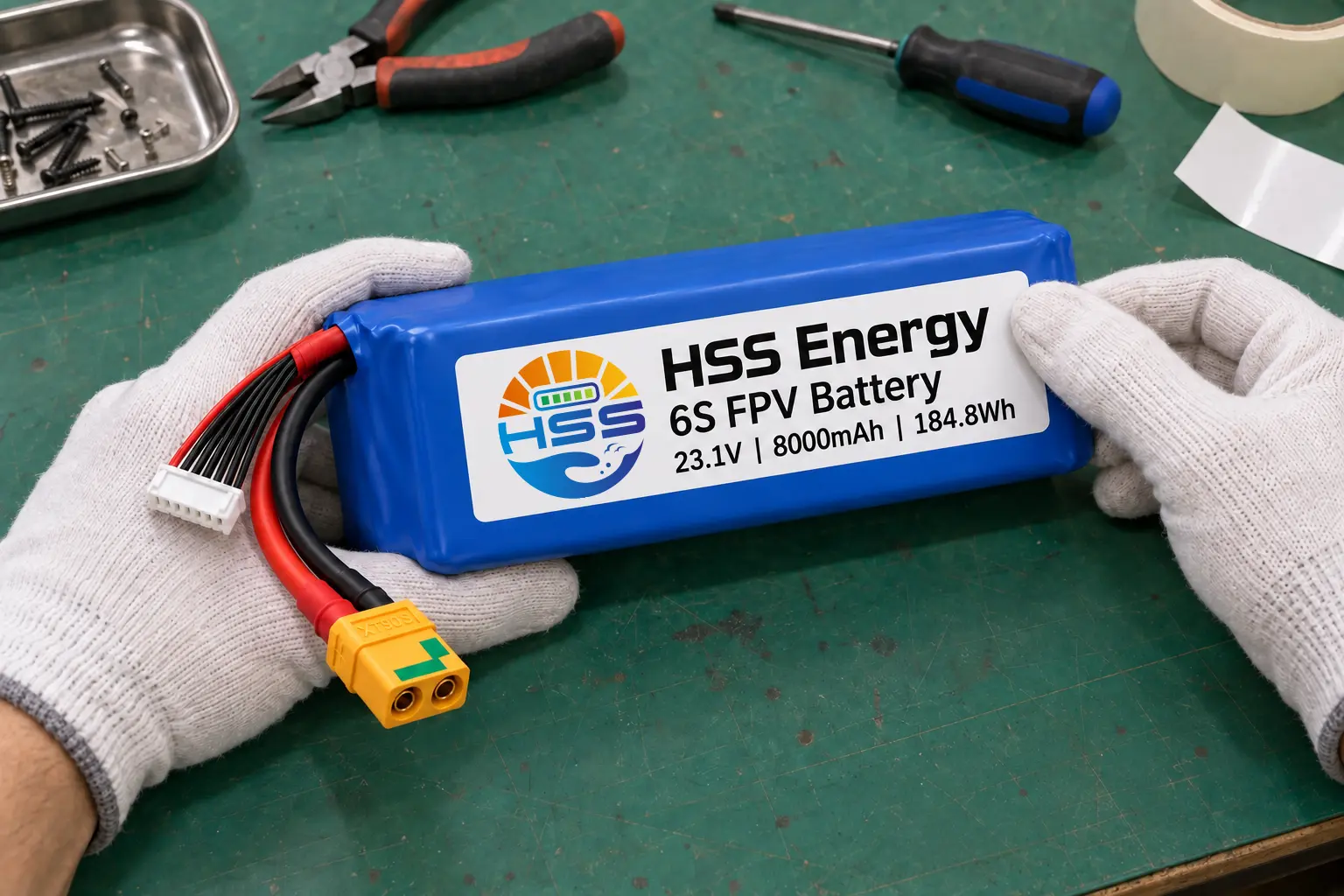

Иллюстрация процесса • Размещение этикеток и внешняя отделка

Читаемая этикетка связывает готовую упаковку с ее характеристиками по напряжению и мощности. При внешней проверке необходимо выявить поднятые края этикетки, поврежденную изоляцию или засоренный выход кабеля. Эти видимые проверки не заменяют электрические приемочные измерения.

Схема подключения под заказ

Длина вывода, размер кабеля и разъемы могут быть настроены в соответствии с требованиями заказчика. Проверьте допустимый ток и повышение температуры для выбранного узла. Дополнительные эталонные детали сами по себе не являются подтверждением полной цепи тока 200 А или 400 А.

Амортизация и закрытие коробки

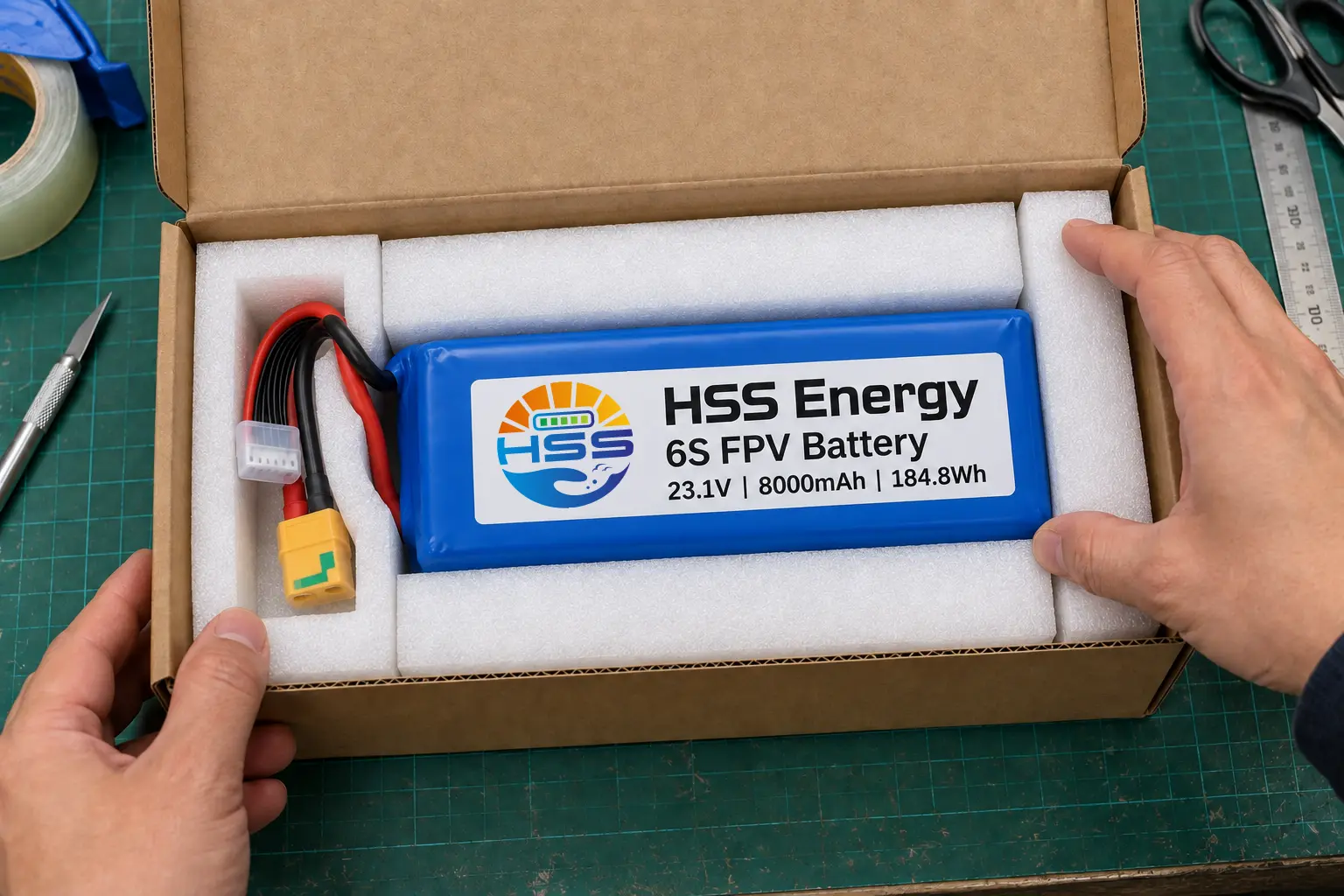

Иллюстрация упаковки • Опора корпуса и изолированные места для разъемов

Определите упаковку окончательного расположения выводов. Изображенная вставка поддерживает корпус и разделяет защищенные разъемы; ни один провод не должен пересекать закрывающую кромку. Детали из пенопласта и картона остаются конфигурируемыми пользователем.

Иллюстрация процесса • Запечатывание коробок на упаковочной станции

Часто задаваемые вопросы

Означает ли полутвердый элемент полностью твердотельный элемент?

Нет. Данная модель указана как полутвердая. Это описание не устанавливает полностью твердотельный электролит или класс негорючести.

Что должно сопровождать выборочную оценку?

Сохраните вместе образец конфигурации, предполагаемый профиль нагрузки и критерии приемки. Запишите результаты измерений в соответствии с этой конфигурацией, прежде чем устанавливать требования для повторных заказов.

Как определяются условия покупки и отгрузки?

Наличие образцов, минимальное количество, время выполнения и гарантия согласовываются в ценовом предложении. Транспортные документы и приемка перевозчика должны быть проверены на предмет точной комплектации, пункта назначения и маршрута доставки.

В заказе на батарею FPV HSS Energy 6S емкостью 8000 мАч должна быть указана утвержденная электрическая конфигурация и монтажный диапазон. Запишите критерии приемки образцов вместе с упаковочным комплектом, чтобы можно было проверить повторные поставки на соответствие одной и той же спецификации.
