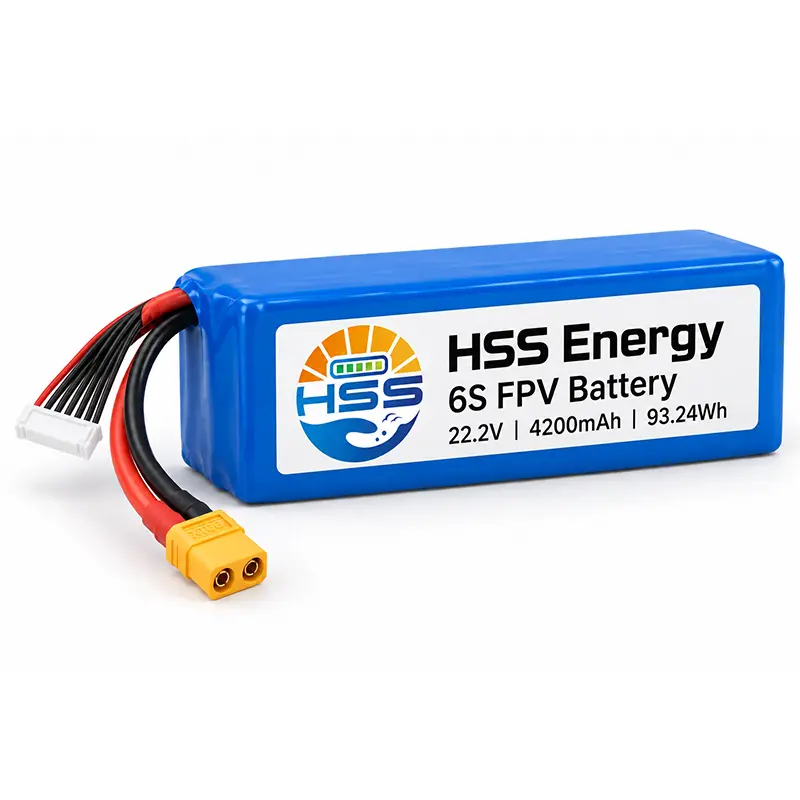

Батарея FPV 6S, 4200 мАч

Конфигурация гоночного пакета FPV

Планирование заказа аккумулятора HSS Energy 6S 4200 мАч для FPV начинается с гоночной платформы. Ускорение и устойчивый газ предъявляют разные требования к упаковке. Сравните ожидаемый ток на круге с обоими пределами разряда, затем оцените установленную массу и центр тяжести выбранного планера.

Планирование мощности и энергопотребления

Аккумулятор FPV емкостью 4200 мАч обеспечивает определенную емкость для планирования сеанса FPV. Его номинальная энергия 93,24 Втч является произведением 22,2 В и 4,2 Ач. Полезная продолжительность полета зависит от потребляемой мощности и резерва, сохраняемого для приземления; установите их на выбранном воздушном судне, а не оценивайте продолжительность только по мощности.

Электрические характеристики

Зарядка и условия эксплуатации

Для этой батареи FPV напряжением 22,2 В номинальное напряжение не является конечной точкой зарядки. Выберите зарядное оборудование и утвержденный профиль зарядки, соответствующий напряжению аккумулятора 25,2 В. Указанное значение 12,6 А является максимальным током заряда, а не настройкой по умолчанию для каждого кабеля или зарядного устройства.

Установите предупреждения самолета и резерв посадки, используя проверенное поведение системы под нагрузкой; прекращение сброса не является рекомендуемым сигналом тревоги при посадке. Срок службы зависит от условий зарядки и разрядки, а также критерия сохранения емкости. Согласовать основу тестирования при использовании эталона 200 циклов для закупок; это не гарантийный срок.

Объем кузова и монтажный зазор

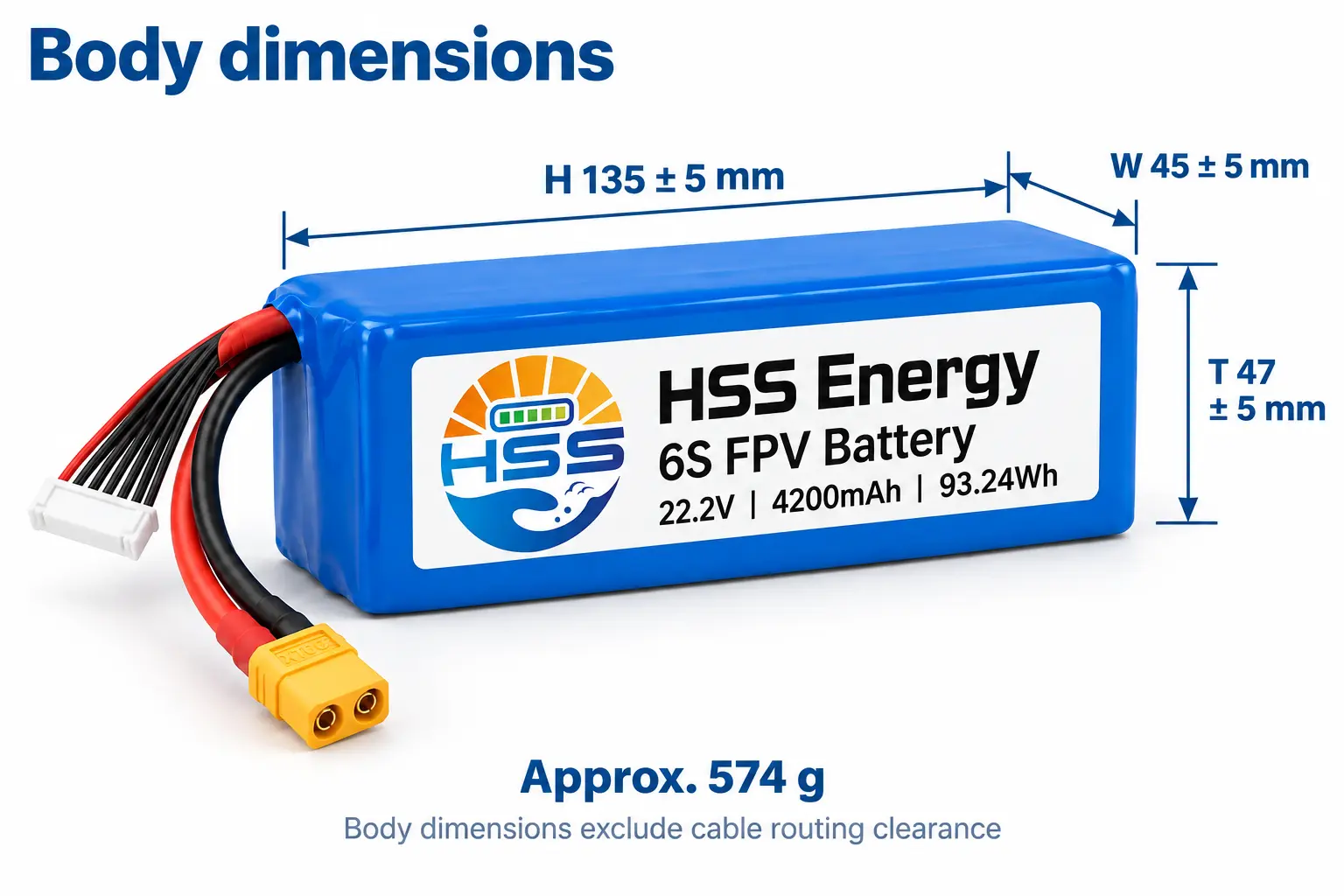

Габаритное изображение • Размер корпуса и приблизительный вес

H обозначает ось корпуса шириной 135 мм, в том числе, когда рюкзак уложен горизонтально. Учитывайте указанные допуски и дополнительный зазор выводов. Монтажная опора должна удерживать корпус, не нагружая выход кабеля.

Тип ячейки и внешние проверки

В этой полутвердой батарее для FPV используется синяя термоусадочная внешняя оболочка. Химический состав элементов и внешняя отделка являются отдельными характеристиками: при визуальном осмотре проверяется изоляция, этикетка и выход кабеля, а электрическая приемка требует измерений.

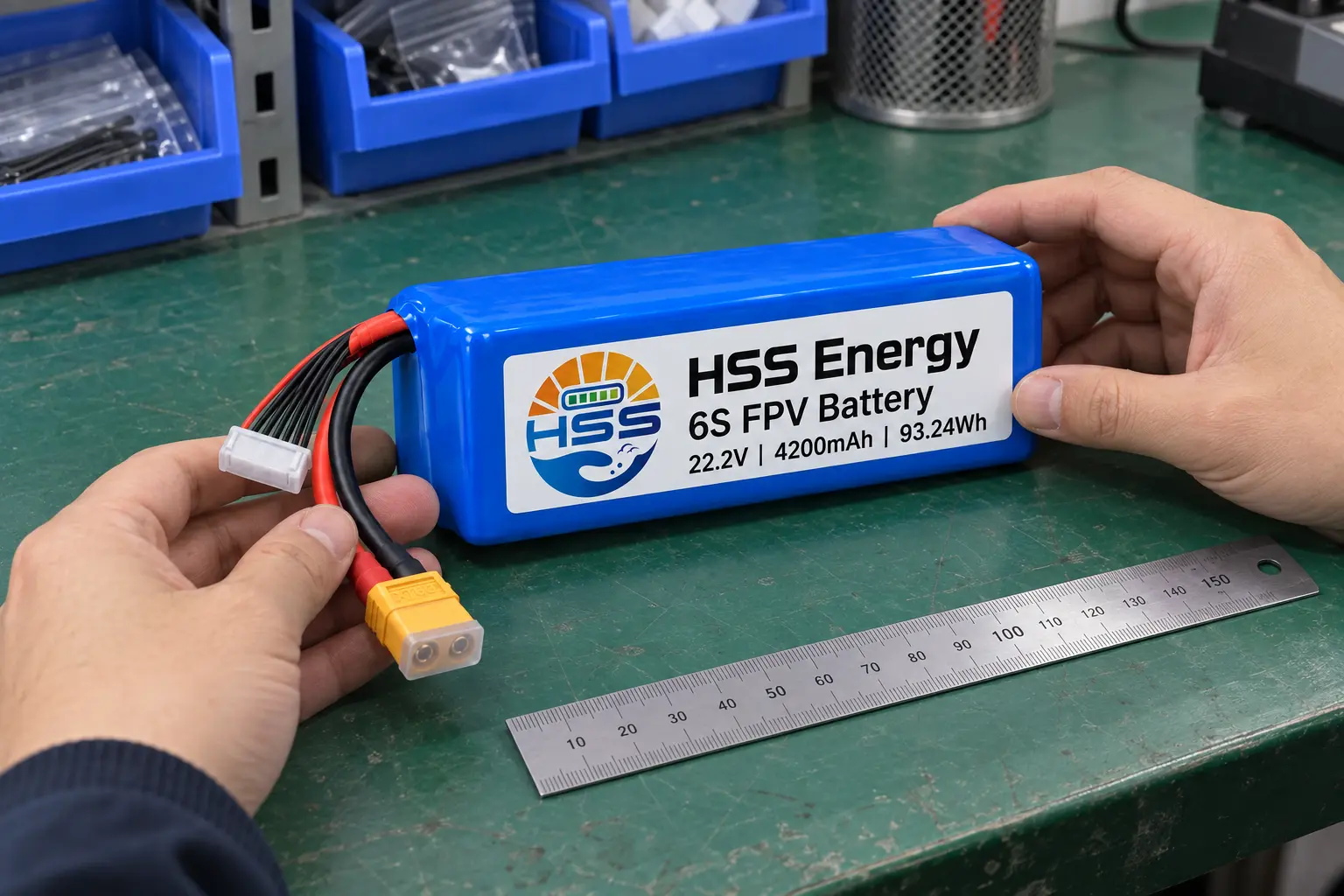

Иллюстрация процесса • Внешний осмотр с помощью измерительной линейки

Непрерывная нагрузка и короткие пики

Аккумулятор FPV 6S емкостью 4200 мАч имеет отдельные пределы непрерывного и кратковременного разряда. При оценке батареи FPV 35C сравните полный профиль тока с продолжительным номиналом 147 А. Пиковое значение 294А действует не более трех секунд; он не устанавливает допустимую частоту повторений или среднюю нагрузку.

Полный путь тока должен соответствовать предполагаемому режиму работы. Перед полетом определите температурные характеристики и допустимую нагрузку для выбранной проводки и разъемов; дополнительные справочные детали не устанавливают номинал соединения 147A или 294A.

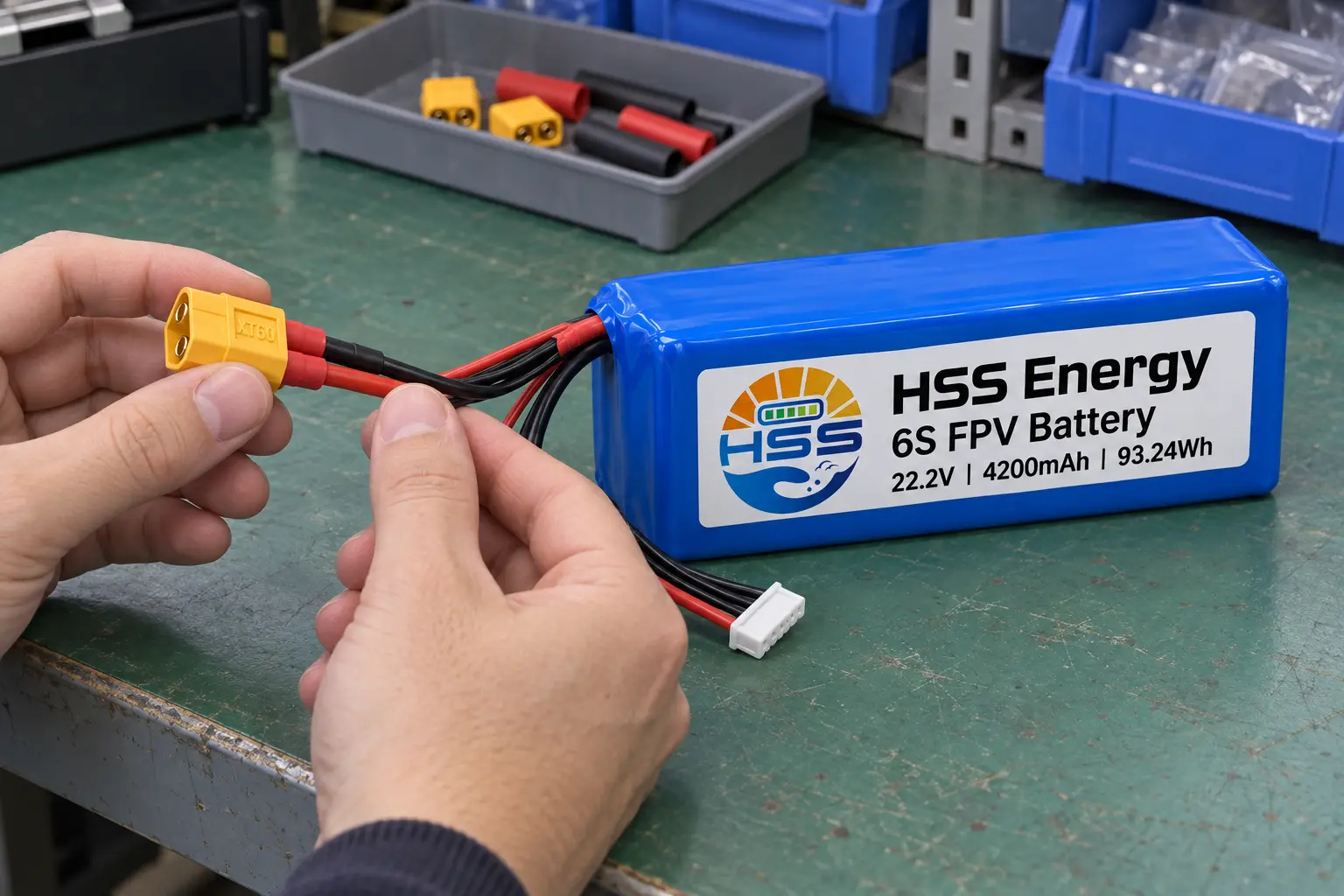

Главный разъем и прокладка кабеля

Показанный разъем XT60 представляет собой дополнительную эталонную конфигурацию. Основной кабель и разъем можно выбрать в соответствии с установкой. Укажите ориентацию сопряжения, полярность и разгрузку от натяжения на чертеже заказа.

Иллюстрация процесса • Проверка корпуса разъема и разгрузки от натяжения

Осмотрите корпус на наличие повреждений и проверьте изоляцию на выходе провода. Оставьте достаточный зазор для прокладки кабеля, чтобы его можно было отсоединить за корпус, не дергая за кабельное соединение.

Выбор гоночной платформы

Выберите этот гоночный аккумулятор 6S FPV для платформы, в которой достаточно места и массы для упаковки весом примерно 574 г. Оцените реакцию дроссельной заслонки, напряжение под нагрузкой и температуру в течение предполагаемого сеанса. Номинальные значения разряда позволяют сравнивать нагрузки; они не определяют совместимый размер рамы и не подтверждают право на участие в определенном гоночном классе.

Электрические проверки и балансировочный жгут

Дополнительный балансировочный жгут — 22AWG, 60 мм, с разъемом XH-7P, маркированным B0–B6. Перед подключением проверьте последовательность контактов с выбранным зарядным оборудованием.

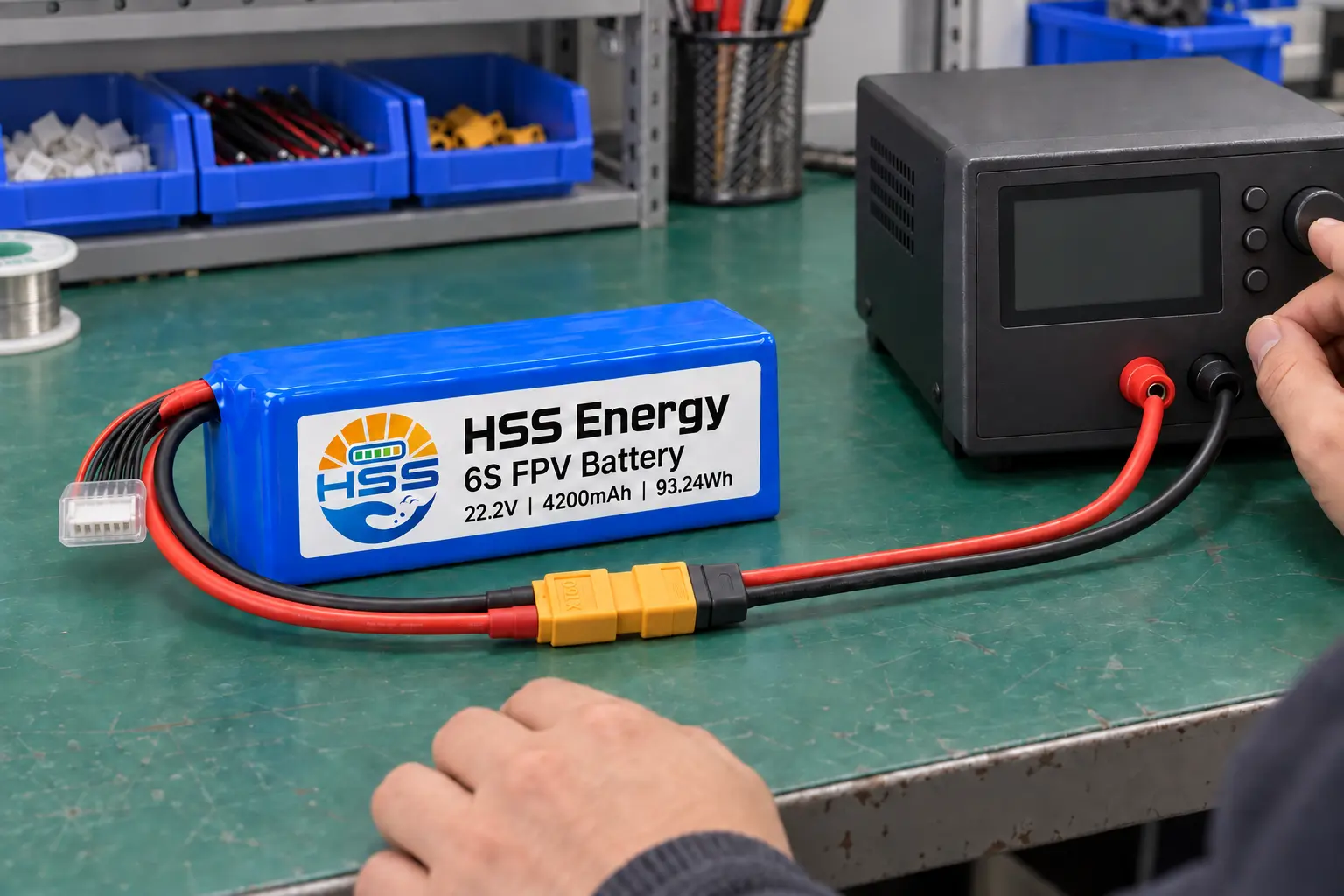

Иллюстрация процесса • Настройка подключения напряжения основного блока

Изображенное соединение относится к общему напряжению батареи. Для отдельных проверок серий и групп требуется балансировочный жгут. Проводите проверку напряжения отдельно от испытаний под нагрузкой и записывайте результаты вместе с маркировкой упаковки.

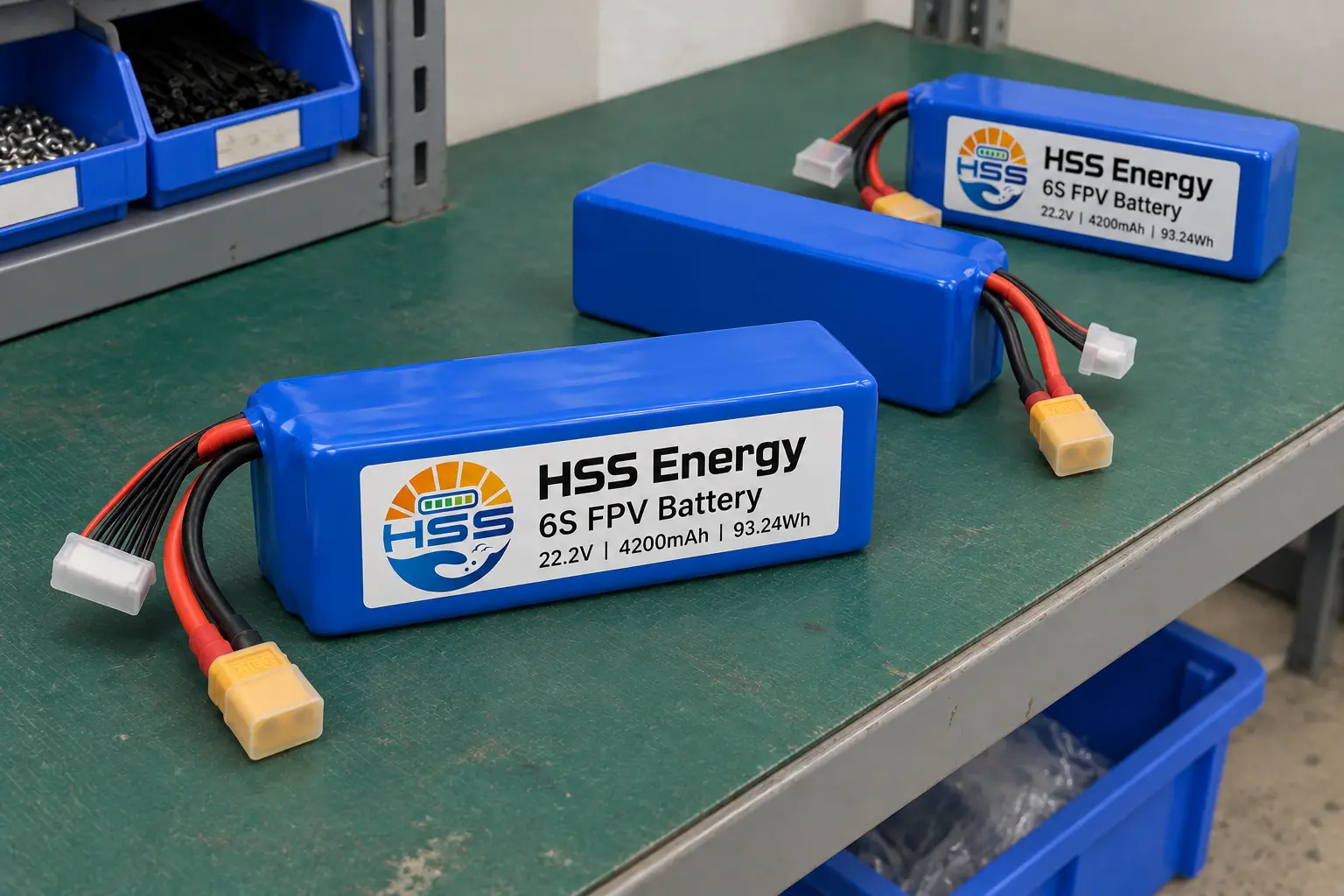

Защищенное хранение и идентификация

Иллюстрация процесса • Отключенные блоки в защищенной промежуточной стадии

Храните разъемы и провода в индивидуальной изоляции в месте хранения каждой упаковки. Отделяйте готовые упаковки от незавершенных, чтобы статус идентификации и проверки оставался ясным. Эта сцена показывает хранение, а не активное старение.

Упаковка для выбранной конфигурации

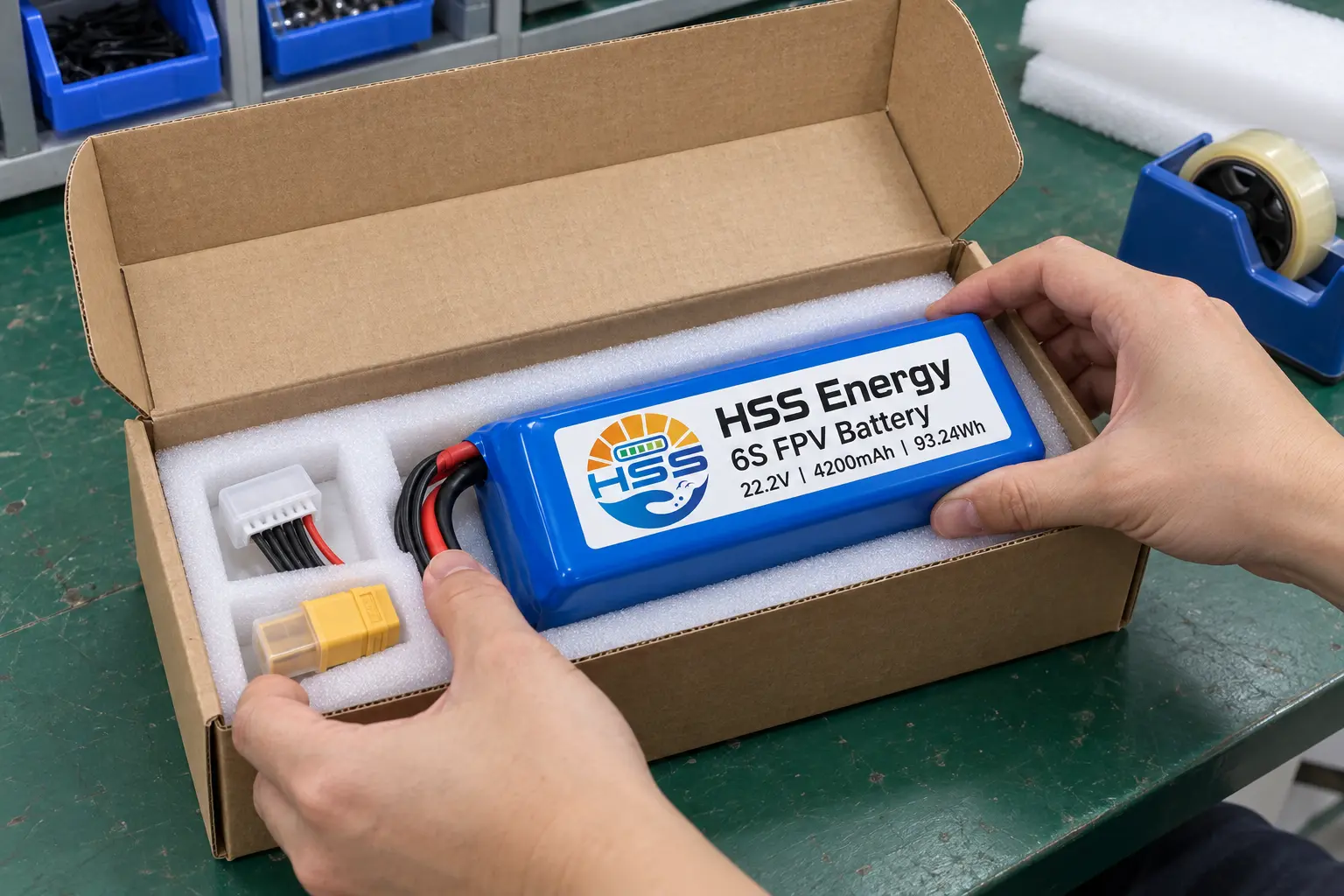

Иллюстрация упаковки • Амортизация и отдельные углубления для разъемов

Упаковка конфигурируется под требования заказчика. Амортизация должна поддерживать корпус блока, оставляя место для выбранных проводов и защищенных разъемов. Перед закрытием убедитесь, что ни один провод не пересекает край коробки и не застревает под батареей. Показанные вкладыш и картонная коробка являются примерами упаковки, а не фиксированной упаковкой.

Часто задаваемые вопросы

Может ли комплект заменить любую батарею с маркировкой 6S?

Нет. Сопоставьте полный диапазон напряжения, установленную массу, размер корпуса и подтвержденную потребляемую мощность с самолетом. Одного подсчета серий недостаточно.

Что должна установить выборочная оценка

Оцените физическую посадку, балансировку, направление проводов и предполагаемый профиль нагрузки на фактическую платформу. Определите критерии приемки, прежде чем сравнивать образцы или размещать повторные заказы.

Каковы условия заказа и доставки?

Запросите предложение для выбранной конфигурации и количества. Минимальное количество, наличие образцов, время выполнения и условия гарантии оговариваются для заказа, а не предполагаются на этой странице.

Какие транспортные документы применяются

Запросите документы, относящиеся к конкретной конфигурации аккумулятора и его назначению. На этой странице не претендует на конкретный сертификат, утвержденный маршрут доставки или приемку перевозчиком.

Для аккумулятора FPV HSS Energy 6S емкостью 4200 мАч в спецификации заказа должны быть указаны монтажный чертеж, ожидаемый ток с течением времени, выбранные интерфейсы и комплектация. Сохраните утвержденный образец конфигурации в качестве образца для последующих заказов.
