Батарея БПЛА 6S 30000 мАч

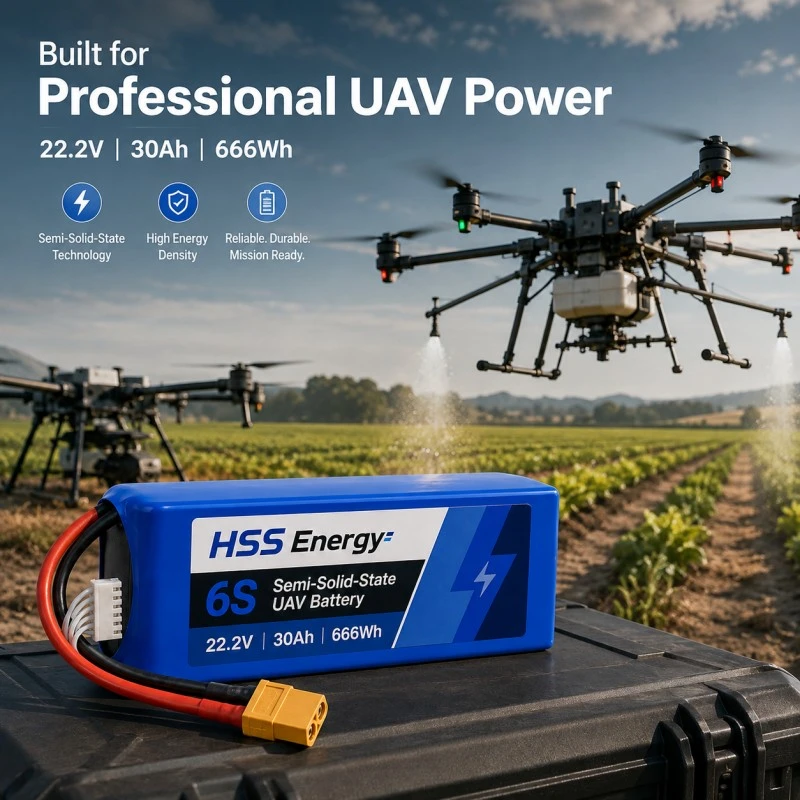

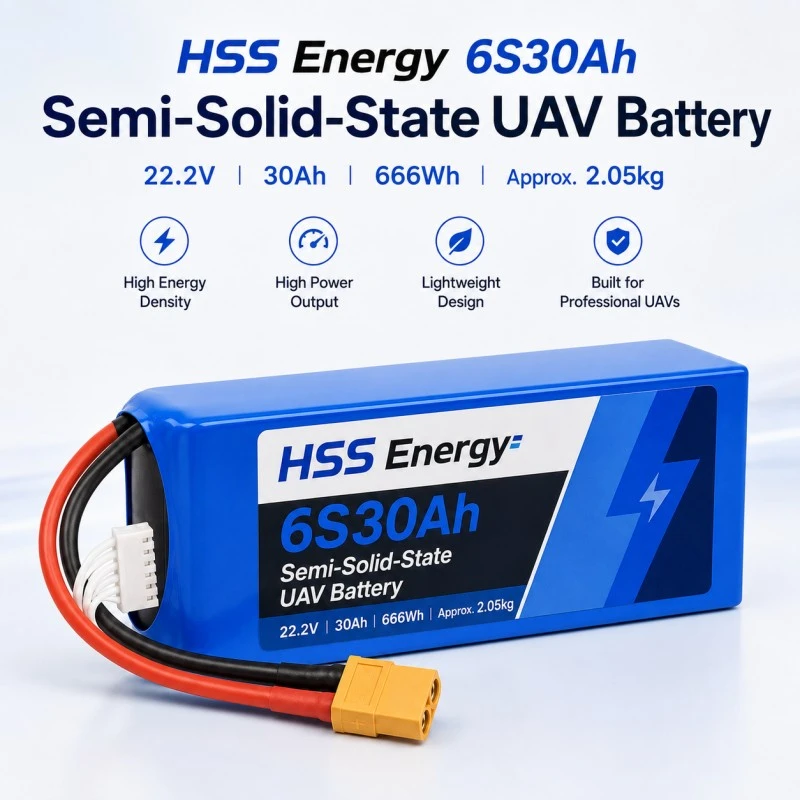

Аккумулятор для БПЛА 6S емкостью 30 000 мАч, поставляемый HSS Energy, представляет собой полутвердотельный блок напряжением 22,2 В, емкостью 30 Ач, построенный на платформе отдельных ячеек емкостью 350 Втч/кг. Номинальная энергия составляет 666 Втч, а масса готовой упаковки составляет примерно 2,05 кг, что дает расчетную мощность полной упаковки около 325 Втч/кг. Благодаря ширине 68 мм корпус становится уже, чем у высокоэнергетической платформы на 40 Ач, а проверенный непрерывный номинал 90 А дает этому артикулу другую роль по сравнению с более легкими вариантами на 16 Ач и 22 Ач.

Основная причина покупки — не только максимальная мощность. HSS 6S30Ah предназначен для индивидуальных программ самолетов 6S, которым требуется более сильный устойчивый ток, сохраняя при этом знакомую архитектуру 22,2 В. Окончательная пригодность по-прежнему зависит от предельных значений напряжения самолета, постоянного и максимального тока, продолжительности максимального тока, геометрии аккумуляторного отсека, разъема, профиля зарядного устройства, температуры и проверки образцов.

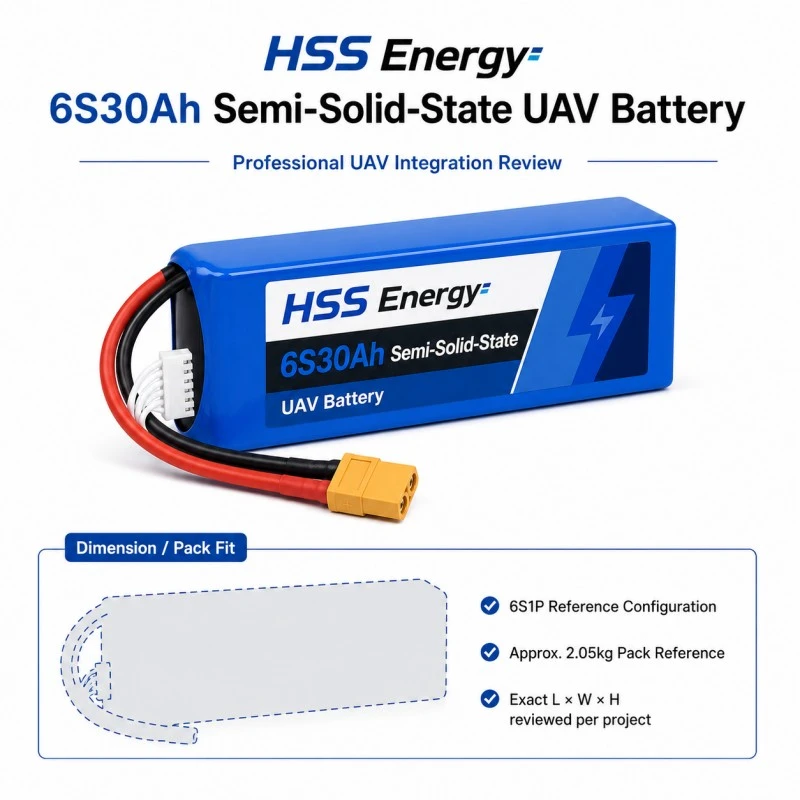

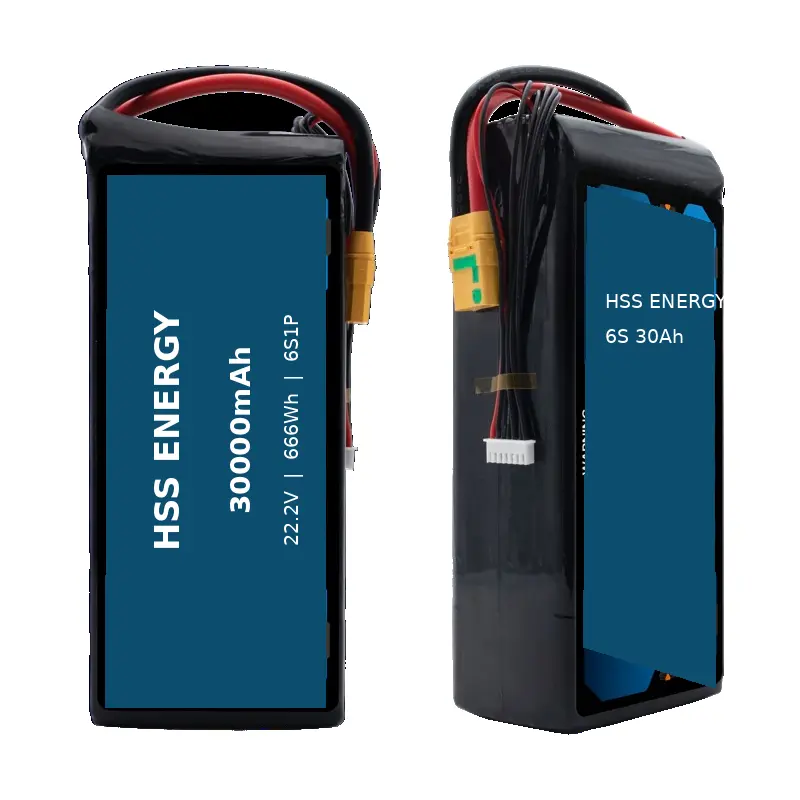

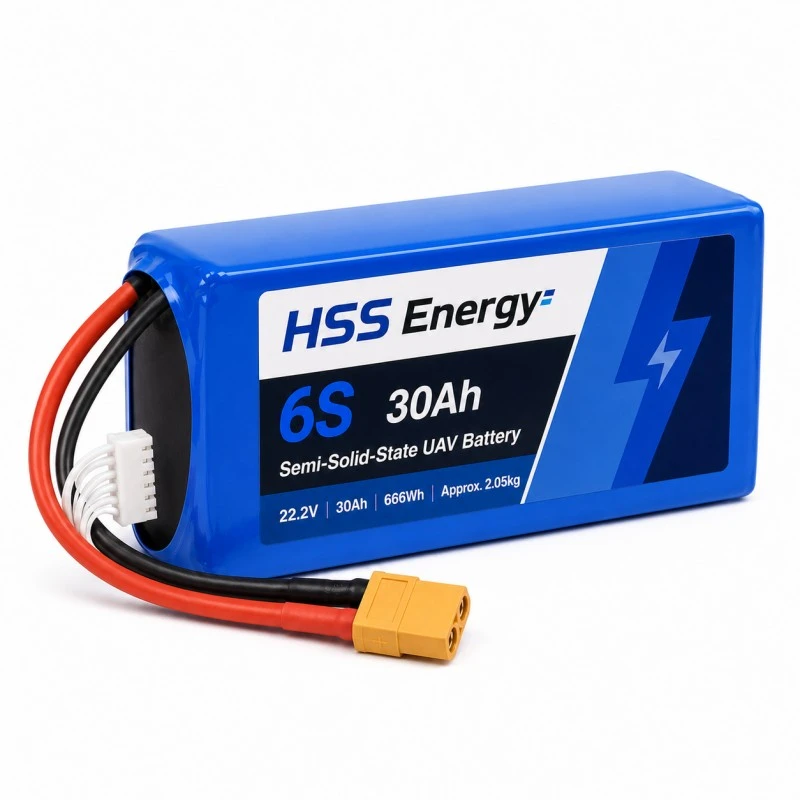

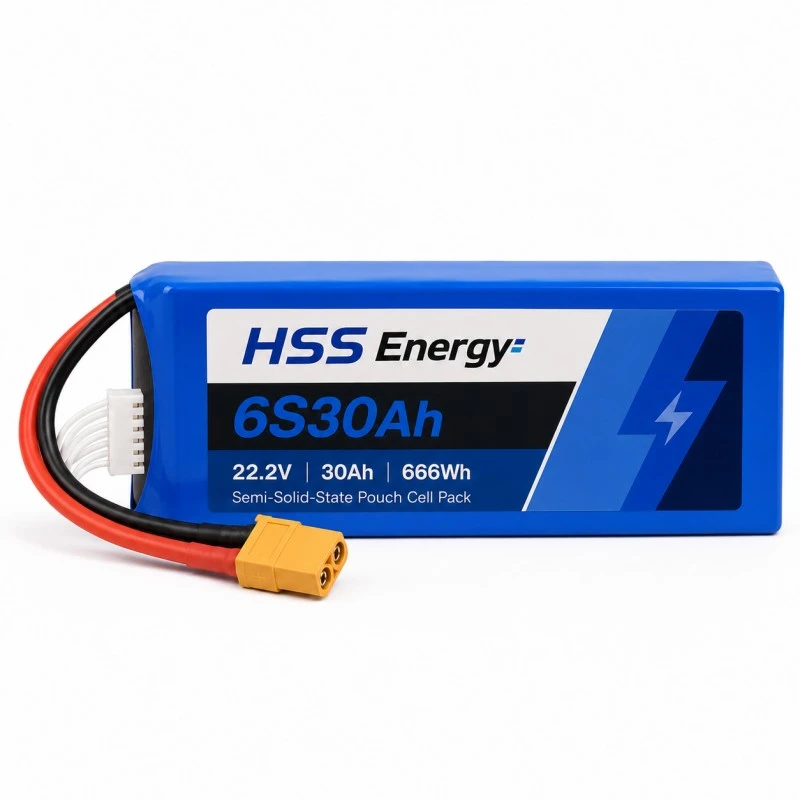

HSS Energy HSS 6S30Ah, вид спереди и сбоку.

Технические характеристики продукта – Электротехника и энергетика

Технические характеристики продукта — рабочие, механические и интерфейсные

Результаты срока службы зависят от скорости зарядки/разрядки, глубины разряда, температуры, практики хранения и критериев окончания срока службы. Используйте условия испытаний и приемки, применимые к утвержденной заказанной конфигурации.

Граница тока: сначала устойчивая нагрузка, затем максимальный ток

Для этой полутвердотельной батареи для БПЛА проверенный непрерывный ток составляет 90 А при 3C. Значение 300 А соответствует максимальному разряду 10 С и не должно рассматриваться как непрерывный ток. Применимая максимальная продолжительность тока определяется в соответствии с утвержденной конфигурацией батареи, условиями запуска, охлаждением, температурой и рабочим циклом самолета. Предоставляйте журналы измеренного тока всякий раз, когда двигательная установка приближается к верхней границе тока.

Почему 30 Ач присутствует в матрице продуктов HSS 6S

HSS 6S30Ah не является увеличенной страницей емкостью 22 Ач и не уменьшенной страницей емкостью 40 Ач. Его матричная роль — более высокий устойчивый ток внутри семейства 6S. Приведенное ниже сравнение представляет собой руководство по выбору семейства продуктов, основанное на проверенной энергии, массе, постоянном токе, платформе ячейки и механической оболочке; это не автоматическое заявление о совместимости самолетов.

По сравнению с HSS 6S22Ah, платформа на 30 Ач увеличивает номинальную энергию на 177,6 Втч и непрерывный ток 24 А, одновременно увеличивая приблизительную массу упаковки примерно на 430 г и ширину на 13 мм. По сравнению с платформой High Energy на 40 Ач, HSS 6S30Ah передает на 222 Втч меньше номинальной энергии, но имеет более высокий номинальный ток на 10 А, весит примерно на 300 г легче и использует более тонкий и короткий корпус размером 68 x 78 x 195 мм. Вот почему роль сильноточной батареи для БПЛА 6S принадлежит слоту емкостью 30 Ач, а не дублируется во всем семействе.

Подходит для применения: работающие самолеты 6S, которым требуется более устойчивый ток

Аккумуляторная батарея емкостью 30 Ач предназначена для специальных самолетов 6S, где устойчивое потребление электроэнергии является центральным фактором выбора. Основная установка — это специальная утилита 6S или рабочая мультироторная платформа, которая может вместить батарею массой около 2,05 кг и корпус размером 68 x 78 x 195 мм. Вторичная оценка может включать в себя совместимые сельскохозяйственные, промышленные наблюдения или крупноформатные мультикоптерные проекты, когда подтверждены полные требования к напряжению, току, механическим устройствам и зарядному устройству.

Механическая и силовая посадка

Литиевый аккумуляторный блок БПЛА следует оценивать как часть установки воздушного судна, а не как изолированный показатель емкости. Подтвердите центр тяжести, крепление, доступ к разъему, радиус изгиба кабеля, охлаждение, путь извлечения аккумулятора и максимальную установленную зону. Эталонный кабель питания 10AWG и разъем XT90 являются дополнительными, поэтому окончательную длину кабеля, полярность, направление выхода и расположение разъемов следует зафиксировать на утвержденном чертеже.

Входы выбора OEM

Для проверки аккумулятора БПЛА 22,2 В, 30 000 мАч отправьте в HSS Energy тип самолета или проекта, диапазон рабочего напряжения, постоянный ток, максимальный ток и продолжительность, профиль целевой задачи, максимальную массу аккумулятора, чертеж аккумуляторного отсека, разъем, длину кабеля, информацию о зарядном устройстве, рабочую температуру, количество образцов и место назначения.

Когда 30 Ач — неподходящий слот для матрицы

Наглядность производственного процесса для OEM-покупателей

Для этой высокоточной платформы 6S визуализация процесса помогает OEM-покупателям понять, как оборудование для подготовки клеточных процессов и оборудования для обработки электродов вписывается в производственный рабочий процесс. На фотографиях мастерских ниже показано производственное оборудование и организованные технологические зоны. Они представлены только в производственном контексте; Требования к конечному качеству продукции определяются утвержденной спецификацией и планом приемки образцов.

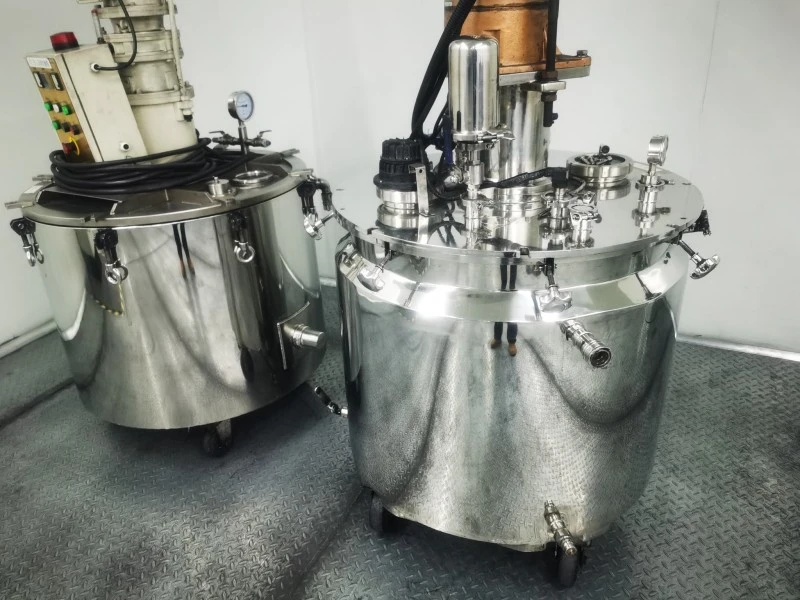

Смесительное оборудование в производственном помещении.

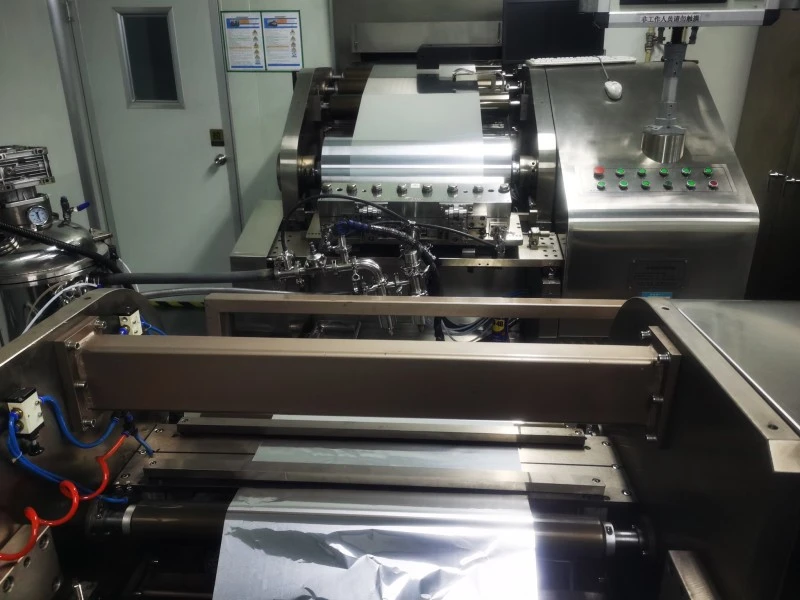

Электродно-технологическое оборудование в производственном процессе.

От текущего требования к выпущенной конфигурации

Коммерческий путь HSS 6S30Ah должен начинаться с текущего профиля самолета, а не только с мощности. HSS Energy может затем зафиксировать электрические ограничения, механический корпус, конфигурацию кабелей и разъемов, этикетку, требования к зарядному устройству и критерии приемки образцов до того, как будет опубликован чертеж заказа.

Контрольный список заморозки конфигурации OEM

Часто задаваемые вопросы

Какова основная роль HSS 6S30Ah в матрице продуктов?

Это вариант 6S с более высоким током в текущей матрице мощности HSS. Он сочетает в себе номинальную энергию 666 Втч с непрерывным разрядом 90 А и корпус размером 68 x 78 x 195 мм, расположенный между более легкой платформой 22 Ач и платформой с более высокой установленной энергией 40 Ач.

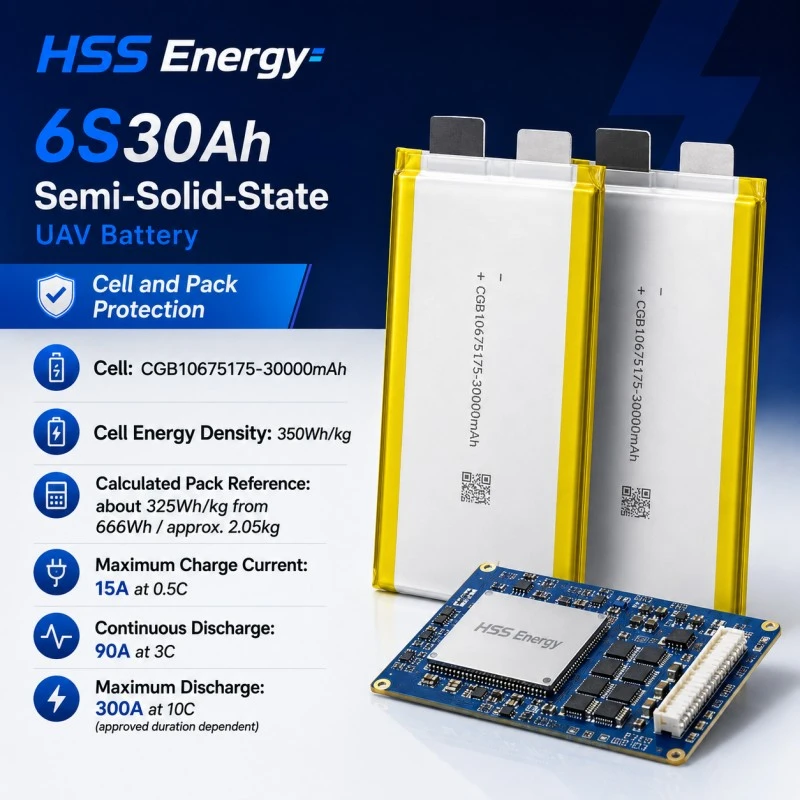

Означает ли 350 Втч/кг готовый аккумулятор?

№ 350Втч/кг — это значение плотности энергии отдельной ячейки. Учитывая номинальную энергию 666 Втч и готовую массу примерно 2,05 кг, расчетное значение полной упаковки составляет около 325 Втч/кг.

Является ли 300А номиналом непрерывного разряда?

Нет. Непрерывный разряд составляет 90 А при температуре 3°С. Значение 300 А соответствует максимальному разряду при температуре 10°С, а применимая продолжительность соответствует утвержденной конфигурации и условиям эксплуатации.

Почему я должен выбрать 30 Ач вместо 40 Ач?

Выберите 30 Ач, если номинальный ток постоянного тока 90 А, меньшая масса примерно на 300 г и меньший корпус 68 x 78 x 195 мм более важны, чем более высокая установленная энергия платформы 40 Ач и более высокий расчетный эталон удельной энергии аккумулятора.

Какие настройки заряда указаны?

Максимальный ток заряда составляет 15 А при температуре 0,5°С с порогом отсечки заряда 25,5 В. Используйте профиль зарядного устройства и соединение весов, одобренное для заказанной конфигурации 6S.

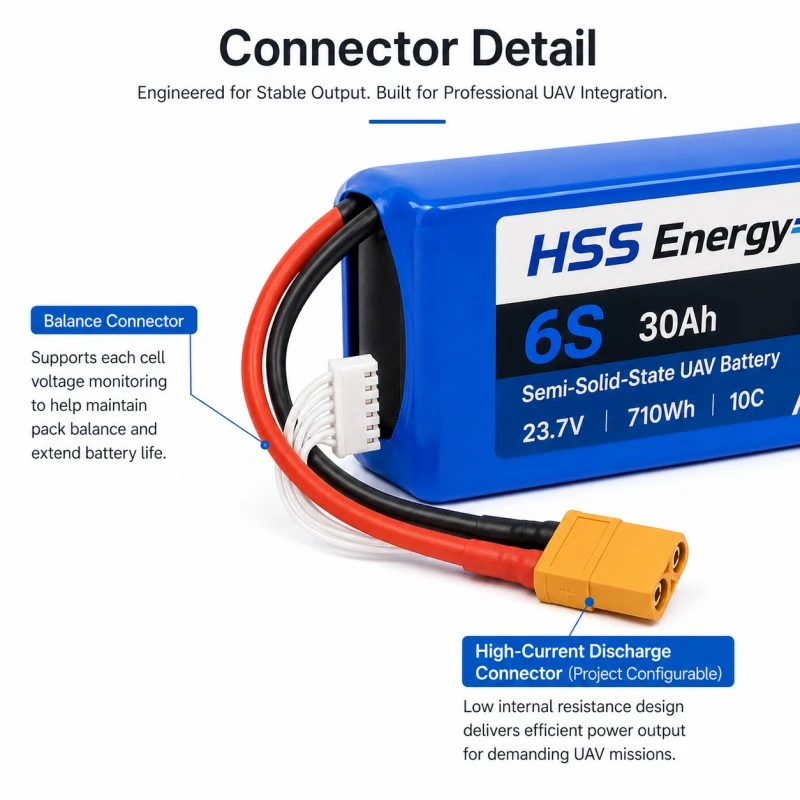

Можно ли настроить XT90, длину и направление кабеля?

Эталонная конфигурация включает в себя дополнительный разъем XT90, кабель питания 10AWG длиной 150 мм и балансное соединение XH-7P. Окончательный разъем, длину кабеля, полярность и направление выхода можно просмотреть и записать в утвержденном чертеже заказа.

Это замена фирменной батареи для интеллектуальных БПЛА?

Не автоматически. Запатентованным системам могут потребоваться функции связи, ограждения, блокировки, мониторинга или зарядки, выходящие за пределы напряжения и мощности. Отправьте на рассмотрение информацию об интерфейсе аккумулятора самолета и зарядном устройстве.

Отправьте профиль тока самолета, чертеж аккумуляторного отсека и сведения о зарядном устройстве, чтобы HSS Energy могла подтвердить, является ли HSS 6S30Ah правильным положением матрицы для отбора проб.
