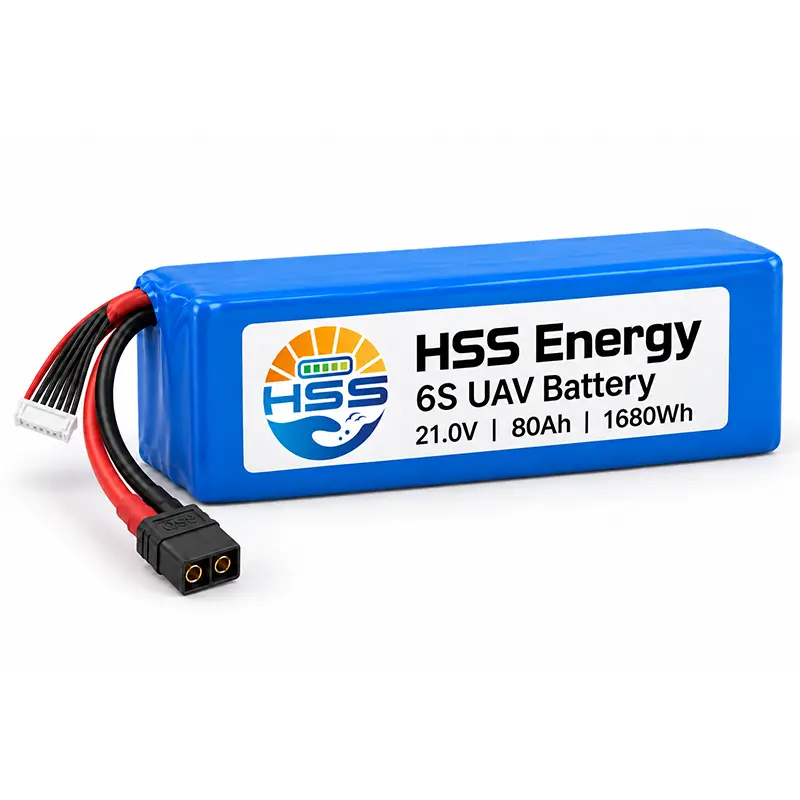

6S 80Ah Аккумулятор для дрона БПЛА

Начните запрос на определение размера батареи для дронов HSS Energy 6S 80 Ач с доступным поперечным сечением отсека. Ширина 75 мм не делает весь рюкзак квадратным форматом 75 мм: корпус имеет толщину 117 мм и длину 350 мм. Расположите ограничители вдоль тела и оставьте место на коротком конце для разъема питания и балансировочного ремня. Это делает его кандидатом для оценки того, где ширина, а не длина, контролирует макет. Свяжитесь с нашим отделом продаж, чтобы получить расценки, подробные характеристики аккумуляторов и цены на оптовые заказы, чтобы оценить, соответствует ли эта модель вашим требованиям к установке.

Что это за блок 6С80Ач?

Аккумулятор для БПЛА 6S емкостью 80 000 мАч представляет собой полноценную аккумуляторную батарею из шести серий, а не один элемент емкостью 80 Ач. Он объединяет элементы, изоляцию, внешнюю обертку и соединительные провода в готовый к установке формат для инженерной оценки. Номинальная энергия описывает упаковку; показатель плотности клеток описывает его клеточную платформу.

Преимущества установки с ограничением по ширине

Аккумулятор 6S емкостью 80 Ач стоит сравнивать, если длинный аккумуляторный отсек имеет ограниченную ширину. Выход на коротком конце оставляет длинные стороны доступными для поддержки и ограничения. Это преимущество компоновки полезно только в том случае, если оставшаяся толщина, монтажный зазор и балансировка самолета также работают.

Его номинальный ток постоянного тока дает разработчику двигательной установки отдельный рабочий предел от допуска коротких импульсов. Выбирайте в соответствии с фактической полетной нагрузкой, включая взлет и восстановление, вместо того, чтобы рассматривать наибольший ток, указанный в технических характеристиках, как нормальную рабочую точку.

Технические характеристики

Условия окружающей среды и цикла жизни

Механические размеры

Дополнительные интерфейсы

Номинальная энергия — это напряжение, умноженное на мощность. Плотность энергии ячейки не равна плотности энергии готовой упаковки. Пределы рабочей температуры не устанавливают разрешения на температуру зарядки.

Области применения: обследование и инспекционная оценка

Рассмотрите аккумулятор для дронов 6S, 80 Ач для исследовательских или инспекционных платформ, электрическая мощность которых, бюджет полезной нагрузки и аккумуляторный отсек соответствуют этой конфигурации. Полезный вопрос заключается в том, сможет ли весь самолет выполнить намеченный маршрут с соответствующим запасом приземления, а не в том, похожа ли фотография батареи на его существующую упаковку.

Перед первой оценкой на открытом воздухе

Работа НАСА FireSense в Монтане представляет собой независимый пример полевой подготовки и мониторинга полетов. Фотографии предоставлены NASA ARC/Milan Loiacono и показывают именно этот проект, а не самолет с двигателем HSS. Для вашей собственной оценки проверьте крепления, доступ к разъему и зазор между кабелями, прежде чем переходить от стендовых проверок к летным испытаниям, одобренным самолетом.

Используйте записи полетов, чтобы выбрать следующую конфигурацию.

При оценке аккумуляторной батареи БПЛА емкостью 80 000 мАч учитывайте вместе полезную нагрузку, погоду, продолжительность полета и напряжение под нагрузкой. Более длительный полет с меньшей полезной нагрузкой не является эквивалентным сравнением. Эти наблюдения помогают отличить ограничение энергии от несоответствия установки, соединения или движения.

Производственный процесс: от клеточной платформы до упаковки

HSS Energy использует элементы от коммерческих партнеров-поставщиков. Их производственные фотографии дают представление о цепочке поставок продуктов в пакетиках; они не представлены как производственная запись для этой отдельной конфигурации 80 Ач. При закупке выбранная клеточная платформа должна соответствовать согласованному чертежу упаковки и требованиям приемки.

Подготовка материала и обработка электродов

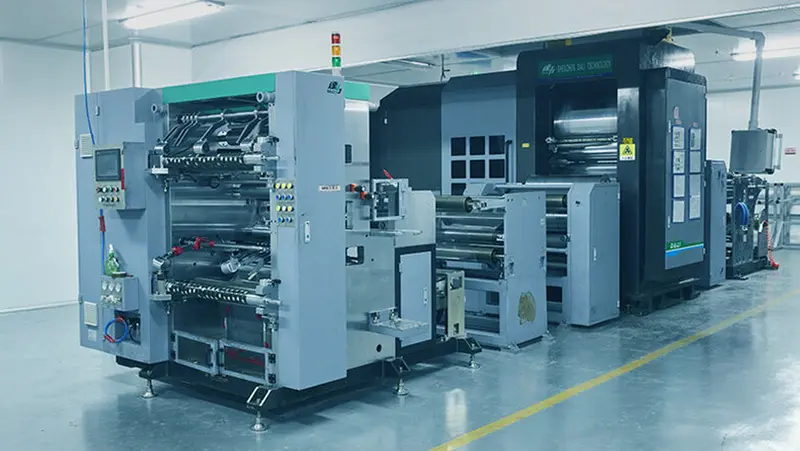

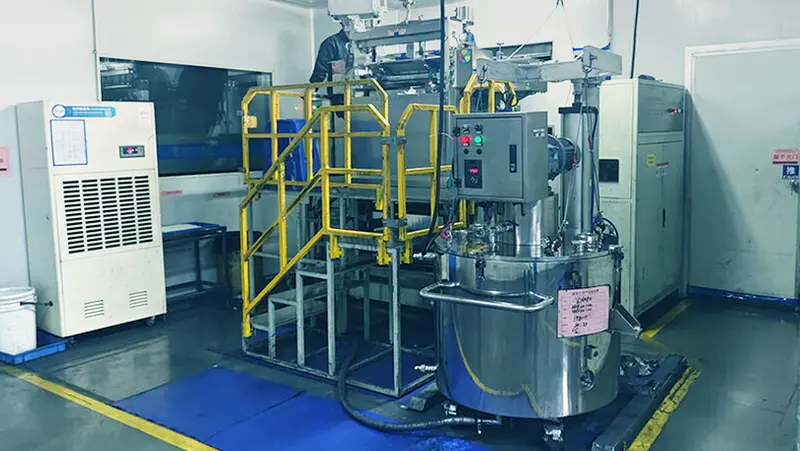

Для полутвердой батареи емкостью 80 Ач само по себе обозначение материала не раскрывает рецептуру электролита или производственный допуск. На партнерских изображениях показано оборудование для смешивания и обработки валков. Эти этапы иллюстрируют предварительное производство ячеек, в то время как конкретная рецептура и параметры процесса остаются отдельными от опубликованной спецификации упаковки.

Производство ячеек и конфигурация упаковки

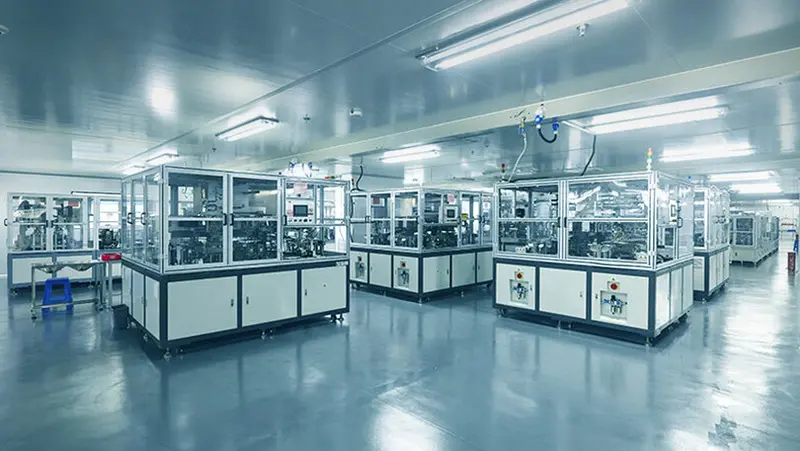

Изготовление элементов и сборка готовой упаковки — это разные этапы. Закрытое производственное оборудование относится к сфере производства клеток. Для заказанного комплекта при проверке конфигурации необходимо определить обозначение элемента, расположение последовательностей, схему соединений и требования к изоляции до того, как будут окончательно определены внешний вид и интерфейсы.

Рассматривайте профиль зарядного устройства для аккумулятора БПЛА на 21 В как часть этой конфигурации, а не как аксессуар, выбранный только из числа серий. Изменения в платформе ячейки, разъемах или корпусе должны быть отражены в окончательном техническом соглашении, чтобы порядок отбора и повторения оценивался на одной и той же основе.

Начните с рисунка аккумуляторного отсека.

Отправьте в HSS Energy информацию о полезных размерах отсека, диапазоне напряжения самолета, профиле нагрузки и предполагаемом количестве для расчета стоимости конфигурации. Учитывайте пространство, необходимое для подключения и снятия блока, а не только номинальный размер полости.

Часто задаваемые вопросы

Может ли он заменить мой существующий 6S LiPo без замены самолета?

Не на базе одного только «6С». Сравните полный диапазон напряжений, профиль зарядного устройства, требования к нагрузке, размер корпуса и схему подключения. В этой модели используется ограничение заряда 25,8 В; существующая установка шестисерий должна быть проверена на соответствие этому значению, прежде чем будет одобрена замена.

Ширина моего аккумуляторного отсека 75 мм. Пакет подойдет?

Номинальная ширина составляет 75 мм, но отсек с точно такой же шириной не оставляет допусков на изготовление, монтаж или ограничения. Проверьте все три размера корпуса и согласованные допуски на размеры, затем добавьте пространство, необходимое для прокладки, крепления и кабелей с короткими концами.

Сколько времени полета обеспечит 1680Wh?

Номинальная энергия сама по себе не определяет время полета. Средняя мощность самолета, полезная нагрузка, профиль полета, температура и запас приземления влияют на полезную продолжительность миссии. Используйте измеренную мощность и контролируемые образцы полетов для оценки маршрута; К этому пакету не прилагается фиксированная претензия на полетные минуты.

Какие условия применяются к максимальному току 800 А?

Указанный максимум составляет 800 А в течение 10 секунд при SOC выше 50%. Непрерывный разряд составляет 240А. Ограничения на кабели, разъемы и самолеты также должны соответствовать предполагаемой нагрузке.

Подходит ли дополнительный разъем QS8 автоматически для импульса 800 А?

Нет. Номинал импульса на уровне упаковки не является одобрением соединителя. Выбранный разъем, ответные контакты, трасса проводов и качество соединения должны быть проверены на соответствие реальному профилю тока. Укажите весь интерфейс вместо того, чтобы выбирать соединитель только по его имени.

Означает ли 400 Втч/кг полную батарею?

№ 400Втч/кг — указанная плотность энергии элемента. Номинальная энергия аккумулятора составляет 1680 Втч, рассчитанная из 21,0 В и 80 Ач. Эти значения описывают разные величины.

Могу ли я запросить другую длину кабеля или конструкцию корпуса?

Отправьте на рассмотрение необходимый чертеж и интерфейс сопряжения. Запрос на кабель или разъем отличается от изменения расположения ячеек или размера корпуса; последнее может повлиять на массу, электрические ограничения и документацию. В предложении должна быть указана утвержденная конфигурация, а не обещано каждое изменение в пределах стандартного пакета.

Что мне следует проверить на оценочном образце перед размещением повторного заказа?

Сначала проверьте фактический монтажный зазор, ограничитель и доступ к разъему. Затем оцените установку зарядки и нагрузку самолета на соответствие согласованным электрическим ограничениям. Запишите принятую версию кабеля, разъема и чертежа, чтобы повторный заказ относился к той же конфигурации, а не только к одной и той же метке мощности.

Что мне следует отправить, чтобы получить полезное предложение, а не общую цену?

Для батареи дрона 6S 80 Ач предоставьте чертеж отсека, поддерживаемый диапазон напряжения, постоянные и переходные нагрузки, полярность разъема и целевое количество. Добавьте операционную среду и любые запрошенные документы. Это позволяет выбрать адрес установки и интерфейса, а также сам аккумулятор.
